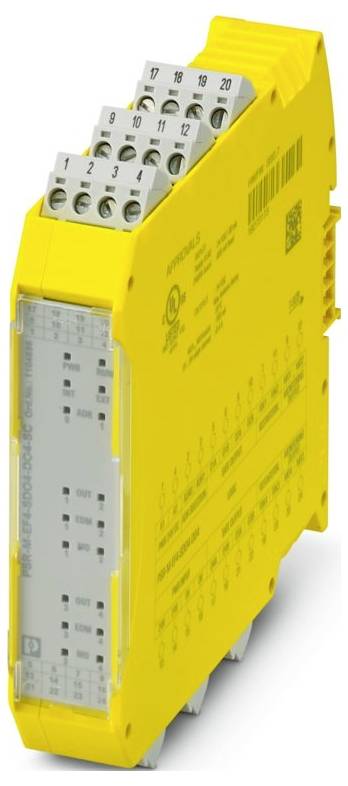

Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Rozširujúci modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (308,13 € / kus)
308,13 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 22,61 mm
- výška 112,58 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 7 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu za nominálnych podmienok: 6,67 W (pri maximálnom povolenom zaťažení)
- Trieda ochrany: III
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Dĺžka kábla: max. 100 m (na zásuvku)
- Spotreba prúdu: typicky 10 mA (typicky v USA); max. 13 mA (pri riadiacom napätí 28,8 V DC)
- Menovité výstupné napätie: 24 V DC (napájané cez A1)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 1/4 x t cyklu [Hz]
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Napätie: 24 V DC (cez A1)
- Ochranný obvod: Ochrana pred sériovou prepólovaním
- Indikátor stavu: 1 x LED (zelená), 2 x LED (oranžová); 8 x LED (žltá); 4 x LED (zelená, červená)
- Rozsah výstupného napätia: 18,2 V DC ... 27,8 V jednosmerného prúdu (USA – 1 V)
- Označenie: 24V/0V
- Použitie: Bezpečné vypnutie
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: max. 750 mA (Δt ≤ 1 s)
- Popis výstupu: PNP, IEC 61131-2 Typ 0,1; nie je bezpečnostne orientovaný; referenčná zem A2/0V
- Maximálny zapínací prúd: 1,1 A (Δt = 3 s pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Trvalý prúdový limit: 100 mA (na kanál); 400 mA (celkový prúd všetkých digitálnych signálových výstupov)
- Zvodový prúd: max. 100 µA
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 5 A)
- Menovitý napájací prúd riadiaceho systému IS: Pozri napájanie A1/A2
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Časy: Časy
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi napájaním 24 V a vstupmi/výstupmi do krytu
- Čas filtra: 250 ms ±2 ms (frekvencia testovacích impulzov> 500 ms)
- Počet východov: 4
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2-kanálová konfigurácia); d (1-kanálová konfigurácia)
- Úroveň integrity bezpečnosti (SIL): 3 (2-kanálová konfigurácia); 2 (1-kanálová konfigurácia)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Popis vstupu: IEC 61131-2 Typ 3
- Počet vchodov: 4
- Indikátor chyby: 2 x LED (červená)
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V DC
- Rozsah vstupného napätia signálu "1": 11 V DC ... 28,8 V jednosmerného prúdu
- Maximálna kapacitná záťaž: max. 680 nF
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typicky 0,72 W (výstupy neaktívne)
- Kategória zastávky: 0
- Čas reštartu: min. 5 s (čas spustenia); max. 10 s (čas spustenia)
- Rozsah vstupného prúdu signál „0“:< 1 mA
- Maximálny povolený celkový odpor vedenia: 1,2 kΩ (vstupný a resetovací obvod pre US)
- Odporová záťaž: min. 180 Ω (dodržujte maximálny trvalý prúd)
- Ochrana proti skratu: Áno (samostatne obmedzujúca pri 1,1 A)
- Vybíjací obvod: Nie
- Doba odozvy: pozri používateľskú príručku
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou balenia
- Max. indukčná záťaž: max. 1,4 mH
- Rozsah menovitého výstupného napätia: 18 V DC ... 27,6 V jednosmerného prúdu (USA – 1,2 V)
- Výstupné napätie vo vypnutom stave: max. 0,1 V
- Testovacie impulzy:< 80 µs (šírka testovacieho impulzu, nízke testovacie impulzy); frekvencia testovacích impulzov, nízke testovacie impulzy> 2 x T-cyklus;< 20 µs (šírka testovacieho impulzu, vysoké testovacie impulzy); ≥ 1,5 s (frekvencia testovacieho impulzu, vysoké testovacie impulzy)
- Hlásenie: MO1, MO2, MO3, MO4: Hlásenie: MO1, MO2, MO3, MO4
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu
- Digitálne: Vstupy resetovania (FBK1, FBK2, FBK3, FBK4): Digitálne: Vstupy resetovania (FBK1, FBK2, FBK3, FBK4)
- Digitálne: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B: Digitálne: O1A, O1B, O2A, O2B, O3A, O3B, O4A, O4B
- Kategória výrobku
Rozširujúci modul
- Maximálny počet vstupov
4
- Počet výstupov (max.)
12
- Prevádzkové napätie
24 V/DC
- V
112.58 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 112.58 mm
- Pripojenie
skrutkové pripojenie
- Číslo výrobcu
1104856
- Typ
PSR-M-EF4-SDO4-DO4-SC
- Spôsob montáže
montážne lišty
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Rozširujúci modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3563907 Phoenix Contact PSR-M-EF4-SDO4-DO4-SC 1104856 Rozširujúci modul 24 V/DC
Popis
Bezpečný rozširujúci modul so 4 bezpečnými výstupmi (0,4 A), 4 resetovacími vstupmi, 4 signalizačnými výstupmi, rozhraním TBUS, do SIL 3, kat. 4/PL e, zásuvná skrutková svorkovnica, konektor TBUS je súčasťou balenia
