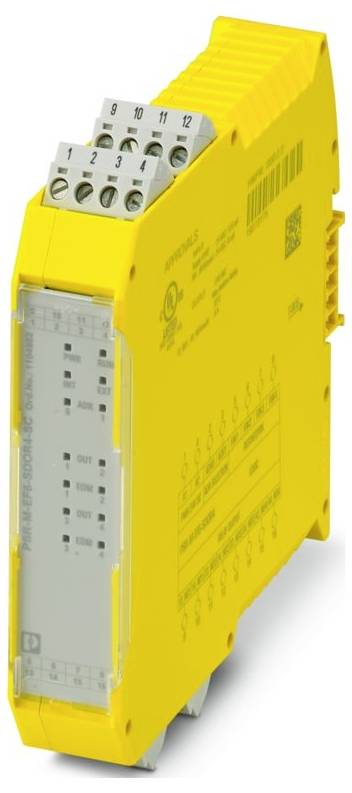

Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Rozširujúci modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (369,92 € / kus)
369,92 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 22,61 mm
- výška 112,58 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, amplitúda 0,15 mm, 2 g
- Dĺžka odizolovania: 7 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu pri nominálnych podmienkach: 7,07 W
- Trieda ochrany: III
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Dĺžka kábla: max. 100 m (na vstup)
- Spotreba prúdu: typicky 10 mA (typicky v USA); max. 13 mA (pri riadiacom napätí 28,8 V DC)
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: 0,5 Hz
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Ochranný obvod: Ochrana pred sériovou prepólovaním
- Indikátor stavu: 4 x LED (žltá); 4 x LED (zelená, červená); 1 x LED (zelená), 2 x LED (oranžová)
- Spínané napätie: min. 10 V AC/DC; max. 250 V AC/DC (dodržujte krivku zaťaženia)
- Označenie: A1/A2
- Použitie: Bezpečné vypnutie
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: min. 20 mA; max. 6 A
- Popis výstupu: bezpečnostne orientované rozpínacie kontakty
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Konfigurácia kontaktov: 4 bezpečné výstupy
- Maximálny trvalý prúd: 4 A (pozor, zníženie výkonu)
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 4 A)
- Menovitý napájací prúd riadiaceho systému IS: typicky 120 mA
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 40 x 10⁶ spínacích cyklov
- Spínací výkon: 3 A (250 V (AC15)); 2 A (24 V (DC13))
- Výstupná poistka: 4 A gL/gG
- Časy: Časy
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom
- Čas filtra: 250 ms ±2 ms (frekvencia testovacích impulzov> 500 ms)
- Počet výstupov: 4 (1 NO na výstup)
- Spínací výkon: min. 200 mW
- Štvorec. Celkový prúd: 64 A² (pre 4 x 1-kanálové, upozornenie na zníženie výkonu); 32 A² (pre 2 x 2-kanálové, upozornenie na zníženie výkonu)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2-kanálová konfigurácia); c (1-kanálová konfigurácia)
- Úroveň integrity bezpečnosti (SIL): 3 (2-kanálová konfigurácia); 1 (1-kanálová konfigurácia)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Popis vstupu: IEC 61131-2 Typ 2
- Počet vchodov: 4
- Indikátor chyby: 2 x LED (červená)
- Rozsah vstupného napätia signálu "0": 0 V DC ... 5 V DC
- Rozsah vstupného napätia signálu "1": 11 V DC ... 28,8 V jednosmerného prúdu
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typická 2,88 W
- Kategória zastávky: 0
- Čas reštartu: min. 5 s (čas spustenia); max. 10 s (čas spustenia)
- Rozsah vstupného prúdu signál „0“:< 1 mA
- Maximálny povolený celkový odpor vedenia: 1,2 kΩ (vstupný a resetovací obvod pre US)
- Doba odozvy: pozri používateľskú príručku
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou dodávky
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu
- Digitálne: Vstupy resetovania (FBK1, FBK2, FBK3, FBK4): Digitálne: Vstupy resetovania (FBK1, FBK2, FBK3, FBK4)
- Relé: povoľovacie prúdové cesty (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4): Relé: povoľovacie prúdové cesty (13_NO1/14_NO1, 23_NO2/24_NO2, 33_NO3/34_NO3, 43_NO4/44_NO4)
- Kategória výrobku
Rozširujúci modul
- Počet digitálnych vstupov max.
4
- Maximálny počet vstupov
4
- Počet výstupov (max.)
4
- Počet výstupov relé max.
4
- Prevádzkové napätie
24 V/DC
- V
112.58 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 112.58 mm
- Pripojenie
skrutkové pripojenie
- Číslo výrobcu
1104982
- Typ
PSR-M-EF6-SDOR4-SC
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Rozširujúci modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564013 Phoenix Contact PSR-M-EF6-SDOR4-SC 1104982 Rozširujúci modul 24 V/DC
Popis
Bezpečný rozširujúci modul so 4 bezpečnými reléovými výstupmi, 4 resetovacími vstupmi, rozhraním TBUS, do SIL 3, kat. 4/PL e, zásuvnými skrutkovými svorkami, konektor TBUS je súčasťou balenia
