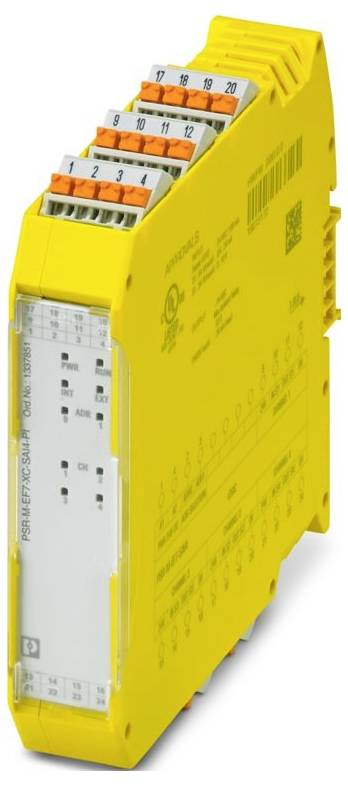

Ilustračný obrázok
Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Rozširujúci modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (1 139,00 € / kus)
1 139,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 14
- Šírka: 22,61 mm
- výška 107,74 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 70 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Poznámka: T4: pre -10 °C ≤ Tamb ≤ +50 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 10 mm
- Montážna poloha: vertikálna alebo horizontálna
- ATEX: ATEX
- Identifikácia: G3
- Maximálna strata výkonu za nominálnych podmienok: 2,76 W (pri maximálnom povolenom zaťažení)
- Trieda ochrany: III
- Frekvencia: 20 Hz (max. odporúčaná frekvencia signálu snímača ako prúdový vstup); 2 Hz (max. odporúčaná frekvencia signálu snímača ako napäťový vstup)
- CE: CE
- Certifikát: ISA-S71.04
- Technika pripojenia: Technika pripojenia
- Odolnosť proti skratu: áno
- Pripojenie vodiča: Pripojenie vodiča
- Analógový: Analógový
- Prúd: max. 30 mA (spotreba prúdu senzora na kanál)
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Ochranné obvody: Ochrana proti preťaženiu, detekcia preťaženia pri ≥ 38 mA
- Indikátor stavu: 4 x LED (žltá, červená)
- Označenie: A1/A2
- Použitie: Analógový vstup
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: max. 14 A (Δt = 1 ms pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 6 A)
- Menovitý prúd riadiaceho napájania IS: typ. 82 mA (bez napájania snímača); typ. 212 mA (s napájaním senzora)
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Časy: Časy
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom; Galvanické oddelenie, funkčné oddelenie 0,5 kV medzi logickými a analógovými vstupmi a medzi samotnými analógovými vstupmi.
- Čas filtra: typicky 5 ms (počas poklesov napätia pri Us)
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (2-kanálová konfigurácia); d (1-kanálová konfigurácia)
- Úroveň integrity bezpečnosti (SIL): 3 (2-kanálová konfigurácia); 2 (1-kanálová konfigurácia)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Označenie vchodu: IN S1, IN S2, IN S3, IN S4
- Vstupný odpor, prúdový vstup: 290 Ω ±25 % (vrátane interných ochranných obvodov)
- Maximálny povolený prúd: max. 35 mA (ako prúdový vstup)
- Medzná frekvencia (3 dB): 160 Hz (RC dolnopriepustný reproduktor, 1. Poradie, ako prúdový vstup); 4 Hz (dolnopriepustný RC filter, ako napäťový vstup)
- Vstupný signálový prúd: 0 mA ... 25 mA (merací rozsah); 0 mA ... 20 mA (konfigurovateľný merací rozsah s diagnostickým rozsahom 20,1 mA ... 23 mA); 4 mA ... 20 mA (konfigurovateľný merací rozsah s diagnostickým rozsahom 20,1 mA ... 23 mA (horná hranica), 2,5 mA... 3,8 mA (dolná hranica)
- Popis vstupu: Bezpečnostné analógové vstupy, konfigurovateľné ako prúdové alebo napäťové vstupy, galvanicky oddelené.
- Počet vchodov: 4
- Vstupné signálové napätie: 0 V ... 12 V (merací rozsah); 0 V ... 10 V (konfigurovateľný merací rozsah s diagnostickým rozsahom 10,05 V ... 11,5 V (horná hranica), 0,1 V (dolná hranica)
- Presnosť: typicky ± 2 % (ako prúdový vstup, relatívne k hodnote v plnom rozsahu); max. ± 2,5 % (ako prúdový vstup); typ. ± 1 % (ako napäťový vstup, vztiahnuté k hodnote plného rozsahu); max. ± 1,5 % (ako napäťový vstup)
- Napájacie napätie: 24 V DC ±3 %
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Spotreba energie v USA: typicky 1,96 W (bez napájania senzora); typicky 5,08 W (s napájaním senzora)
- Kategória zastávky: 0
- Čas reštartu: min. 5 s (čas spustenia); max. 10 s (čas plavby)
- Doba odozvy: pozri používateľskú príručku
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou balenia
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na 2-kanálovú konfiguráciu
- Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu: Bezpečnostné údaje: IEC 61508 - Vysoké požiadavky na jednokanálovú konfiguráciu
- Teplota okolia (prevádzka) (ATEX): -10 °C ... 50 °C (Pri použití v potenciálne výbušnom prostredí.) (Pozor na zníženie výkonu)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Test simulácie prostredia: Test simulácie prostredia
- Vstupný odpor napäťového vstupu: 185 kΩ ±25 %
- Poznámka k technológii pripojenia: tienené
- Vzorkovacia frekvencia: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
- Prípustné napätie: max. 24 V (ako prúdový vstup); max. 14 V (ako napäťový vstup)
- Rozlíšenie A/D prevodníka: 16 bitov
- Rozlíšenie (prúd): 381 nA
- Rozlíšenie (napätie): 152 µV
- Teplotné koeficienty: typ. ± 0,07 %/K; max. ± 0,07 %/K
- Maximálna povolená dĺžka kábla: 100 m (na vstup)
- Napájanie senzora: OUT S1/0V ...OUT S4/0V: Napájanie senzora: OUT S1/0V ...OUT S4/0V
- Popis: Napájacie napätie senzora na analógový vstup
- Kategória výrobku
Rozširujúci modul
- Počet analógových vstupov
4
- Maximálny počet vstupov
4
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1337851
- Typ
PSR-M-EF7-XC-SAI4-PI
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-10 °C
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Rozširujúci modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Rozširujúci modul 24 V/DC
Popis
Bezpečný rozširujúci modul so 4 bezpečnými analógovými vstupmi, 0 V ... 10 V, 0 mA alebo 4 mA ... 20 mA, rozhranie TBUS, do kat. 4/PL e, SIL 3, zásuvná svorkovnica, konektor TBUS je súčasťou balenia
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
