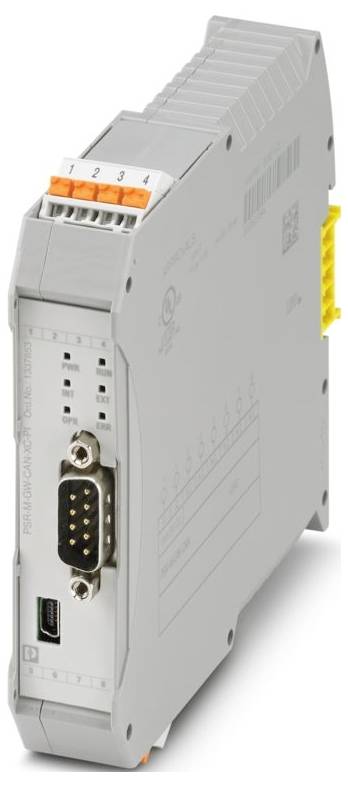

Ilustračný obrázok
Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 dátové rozhranie 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (635,00 € / kus)
635,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ pripojenia: Vysokorýchlostné USB 2.0
- Šírka: 22,61 mm
- výška 107,74 mm
- Hĺbka: 115,95 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 70 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Poznámka: T4: pre -10 °C ≤ Tamb ≤ +50 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 10 mm
- Montážna poloha: vertikálna alebo horizontálna
- ATEX: ATEX
- Identifikácia: G3
- Maximálna strata výkonu pri nominálnych podmienkach: 1 W
- Komunikačný protokol: CANopen®
- CE: CE
- Certifikát: ISA-S71.04
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Ochranný obvod: Ochrana pred sériovou prepólovaním
- Indikátor stavu: 1 x LED (zelená), 1 x LED (zelená, červená), 1 x LED (červená)
- Označenie: A1/A2
- Dodávka: Dodávka
- Farba (kryt): sivá (RAL 7042)
- Nábehový prúd: 11,194 A (Δt = 2 ms pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 4 A)
- Menovitý prúd riadiaceho zdroja IS: typ. 35 mA (bez sieťového pripojenia); typ. 40 mA (pri pripojení k sieti)
- Počet portov: 1
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV
- Čas filtra: typicky 5 ms (počas poklesov napätia pri Us)
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Prenosová rýchlosť: max. 1 Mbit/s
- Indikátor chyby: 2 x LED (červená)
- Spotreba energie cez USB: typická 1 W (so sieťovým pripojením)
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou balenia
- Dáta: Servisné rozhranie: Dáta: Servisné rozhranie
- Maximálna dĺžka kábla: 3 m
- Dáta: Lokálna zbernica: Dáta: Lokálna zbernica
- Teplota okolia (prevádzka) (ATEX): -10 °C ... 50 °C (Pri použití v potenciálne výbušnom prostredí.) (Pozor na zníženie výkonu)
- UL Ex, USA / Kanada: UL Ex, USA / Kanada
- Test simulácie prostredia: Test simulácie prostredia
- Dáta: Sieťové rozhranie: Dáta: Sieťové rozhranie
- Kategória výrobku
dátové rozhranie
- Rozhranie
Vysokorýchlostné USB 2.0
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
115.95 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 115.95 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1337853
- Typ
PSR-M-GW-CAN-XC-PI
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
70 °C
- Min. okolitá teplota
-10 °C
- Hĺbka
115.95 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 dátové rozhranie 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 dátové rozhranie 24 V/DC
Popis
Brána na pripojenie základného modulu PSR-M k nadradenému riadiacemu systému, CANopen®, rozhranie TBUS, zásuvná svorkovnica, konektor TBUS je súčasťou balenia
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
