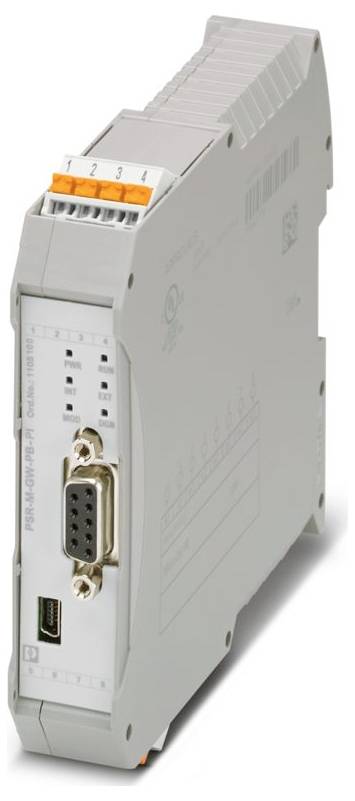

Phoenix Contact PSR-M-GW-PB-PI 1105100 dátové rozhranie 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (386,18 € / kus)
386,18 €
bez DPH.
Doprava zadarmo
Technické parametre
- Anschlussart: USB 2.0 Hi-Speed
- Breite: 22,61 mm
- výška 107,74 mm
- Tiefe: 114,75 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 1,44 W
- Schutzklasse: III (EN 50178)
- Kommunikationsprotokoll: PROFIBUS DP
- CE: CE
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Schutzbeschaltung: Serieller Verpolschutz;Suppressordiode
- Statusanzeige: 1 x LED (grün), 2 x LED (grün, rot)
- Benennung: A1/A2
- Versorgung: Versorgung
- Farbe (Gehäuse): grau (RAL 7042)
- Einschaltstrom: < 2,2 A (Δt = 1 ms bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
- Bemessungssteuerspeisestrom IS: typ. 60 mA
- Anzahl der Anschlüsse: 1
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV
- Filterzeit: typ. 5 ms (an A1 bei Spannungseinbrüchen bei Us)
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Übertragungsrate: 12 MBit/s
- Fehleranzeige: 2 x LED (rot)
- Leistungsaufnahme an US: typ. 1,44 W
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
- Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
- Kabellänge max: 3 m
- Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle
- Kommunikationsstandard: IEC 61158, RS-485 2-Draht
- Kategória výrobku
dátové rozhranie
- Rozhranie
USB 2.0 Hi-Speed
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
114.75 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 114.75 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1105100
- Typ
PSR-M-GW-PB-PI
- Spôsob montáže
Tragschienenmontage
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Hĺbka
114.75 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564199 Phoenix Contact PSR-M-GW-PB-PI 1105100 dátové rozhranie 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564199 Phoenix Contact PSR-M-GW-PB-PI 1105100 dátové rozhranie 24 V/DC
Popis
Gateway für die Anbindung eines PSR-M-Basismoduls an eine übergeordnete Steuerung, PROFIBUS DP, TBUS-Schnittstelle, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
