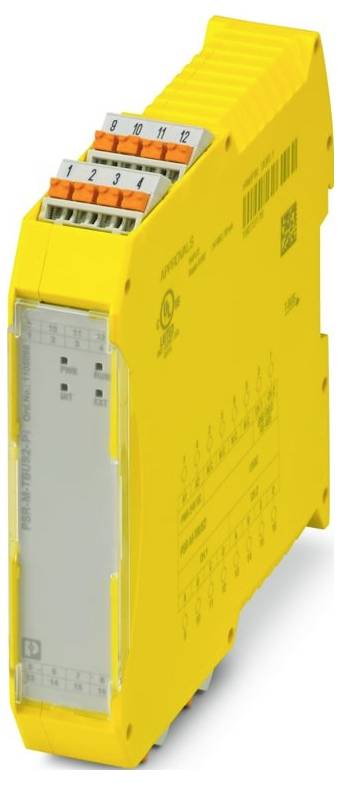

Phoenix Contact PSR-M-TBUS2-PI 1105098 Rozširujúci modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (247,97 € / kus)
247,97 €
bez DPH.
Doprava zadarmo
Technické parametre
- Typ pripojenia: Svorkovnica
- Šírka: 22,61 mm
- výška 107,74 mm
- Hĺbka: 113,6 mm
- Materiál puzdra: Nevystužený polyamid PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -10 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -20 °C ... 85 °C
- Poznámka: Dodržujte požiadavky na prenosový kábel podľa kapitoly „Zapojenie“ v technickom liste.
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, 2 g
- Dĺžka odizolovania: 10 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu pri nominálnych podmienkach: 0,8 W
- Trieda ochrany: III
- Komunikačný protokol: RS-485
- CE: CE
- Poznámka k použitiu: Len na priemyselné použitie
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 95 % (bez kondenzácie)
- Náraz: 10 g pre Δt = 16 ms (kontinuálny náraz, 1000 nárazov na priestorový smer)
- Ochranné obvody: Sériová ochrana proti prepólovaniu; varistor
- Indikátor stavu: 1 x LED (zelená)
- Označenie: A1/A2
- Použitie: Rozšírenie miestnej zbernice
- Dodávka: Dodávka
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: max. 8 A (Δt = 200 µs pri Us)
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Menovité napájacie napätie riadiaceho obvodu US: 24 V DC -20 % / +20 % (externe zabezpečené poistkou, typicky 1 A)
- Menovitý napájací prúd riadiaceho systému IS: typicky 33 mA (v USA)
- Počet portov: 2
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Základná izolácia 4 kV medzi všetkými prúdovými cestami a krytom
- Čas filtra: typicky 20 ms (počas poklesov napätia pri Us)
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 95 % (bez kondenzácie)
- Indikátor chyby: 2 x LED (červená)
- Spotreba energie v USA: typicky 0,8 W
- Rozhrania: DIN lišta TBUS pre pripojenie k hlavnému modulu, súčasťou balenia
- Brzda, ktorú treba pripojiť: Brzda, ktorú treba pripojiť
- Dáta: Rozšírenie lokálnej zbernice: Dáta: Rozšírenie lokálnej zbernice
- Kategória výrobku
Rozširujúci modul
- Prevádzkové napätie
24 V/DC
- V
107.74 mm
- Dĺžka
113.6 mm
- Šírka
22.61 mm
IP20
- Rozmer.
(d x š x v) 113.6 x 22.61 x 107.74 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1105098
- Typ
PSR-M-TBUS2-PI
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-10 °C
- Hĺbka
113.6 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564152 Phoenix Contact PSR-M-TBUS2-PI 1105098 Rozširujúci modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564152 Phoenix Contact PSR-M-TBUS2-PI 1105098 Rozširujúci modul 24 V/DC
Popis
Bezpečný rozširujúci modul pre rozšírenie lokálnej zbernice, 2 funkčné kanály, rozhranie TBUS, do SIL 3, kat. 4/PL e, zásuvná svorkovnica, konektor TBUS je súčasťou balenia
