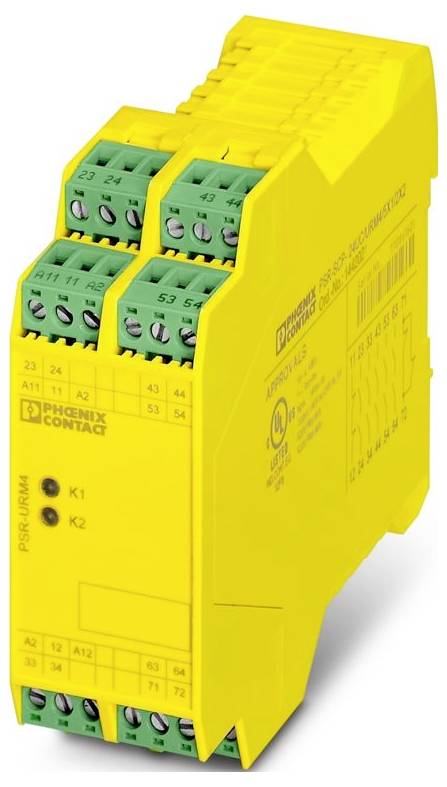

Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Rozširujúci modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (174,99 € / kus)
174,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: PSRclassic
- Typ pripojenia: Skrutkové pripojenie
- Závit skrutky: M3
- Uťahovací moment: 0,5 Nm ... 0,6 Nm
- Prierez flexibilného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 2,5 mm²
- Prierez vodiča AWG: 24 ... 12
- Šírka: 35 mm
- výška 99 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, amplitúda 0,15 mm, 2 g
- Dĺžka odizolovania: 7 mm
- Montážna poloha: vertikálna alebo horizontálna
- Maximálna strata výkonu pri nominálnych podmienkach: 16,7 W (US = 26,4 V, IL² = 72 A², PTotal max = 2,3 W + 14,4 W)
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: typicky 39 mA
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 1 Hz
- Montážny návod: Dbajte na zníženie výkonu
- Prevádzková nadmorská výška: ≤ 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Šok: 15 g
- Ochranný obvod: supresorová dióda
- Spínané napätie: max. 250 V AC/DC; min. 10 V
- Použitie: Rozširujúci modul
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: max. 3 A
- Popis výstupu: 2 rozpínacie kontakty zapojené sériovo, bezpotenciálové
- Indikátor prevádzkového napätia: 2 x zelené LED diódy
- Konfigurácia kontaktov: 1 spätnoväzobná prúdová cesta
- Maximálny trvalý prúd: 3 A
- Menovité izolačné napätie: 250 V
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 10 x 10⁶ spínacích cyklov
- Typický čas relapsu:< 20 ms (pri Us / pri riadení cez A11/A12)
- Materiál kontaktu: AgSnO2
- Spínací výkon: 1,5 A (AC15); 3 A (DC13)
- Výstupná poistka: 3 A (gL/gG)
- Typ relé: Elektromechanické relé s nútene vedenými kontaktmi podľa IEC/EN 61810-3
- Časy: Časy
- Typ. Čas obliekania v USA:< 25 ms (pri Us / pri riadení cez A11/A12)
- Doba odozvy:< 1 s
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Pozri technický list, kapitola „Koordinácia izolácie“.
- Počet východov: 1
- Spínací výkon: min. 50 mW
- Štvorec. Celkový prúd: 9 A2
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (v spojení s vhodným vyhodnocovacím zariadením)
- Úroveň integrity bezpečnosti (SIL): 3 (v spojení s vhodným vyhodnocovacím zariadením)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 % (v priemere, príležitostne 85 %, bez kondenzácie)
- Popis vchodu: bezpečnostne orientovaný
- Počet vchodov: 2
- Rozsah vstupného napätia signálu "1": 19,2 V ... 26,4 V jednosmerného prúdu
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Kategória zastávky: 0
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
- Maximálny povolený celkový odpor vedenia: 50 Ω
- Digitálne: A11, A12: Digitálne: A11, A12
- Relé: Povoľovacie prúdové cesty (23/24 ... 63/64): Relé: Povoľovacie cesty prúdu (23/24 ... 63/64)
- Relé: Signalizačný prúdový kanál (71/72): Relé: Signalizačný prúdový kanál (71/72)
- Relé: Cesta spätnoväzobného prúdu (11/12): Relé: Cesta spätnoväzobného prúdu (11/12)
- Kategória výrobku
Rozširujúci modul
- Počet digitálnych vstupov max.
2
- Maximálny počet vstupov
2
- Počet výstupov (max.)
7
- Počet výstupov relé max.
6
- V
99 mm
- Dĺžka
114.5 mm
- Šírka
35 mm
IP20
- Rozmer.
(d x š x v) 114.5 x 35 x 99 mm
- Pripojenie
skrutkové pripojenie
- Číslo výrobcu
1442021
- Typ
PSR-SCP- 24DC/URM4/5X1/2X2
- Spôsob montáže
montážne lišty
- Rozsah lineárneho odporu
50 Ω
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-20 °C
- Hĺbka
114.5 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583714 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Rozširujúci modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583714 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Rozširujúci modul
Popis
1- alebo 2-kanálové rozšírenie kontaktov, 5 normálne otvorených kontaktov, 1 normálne zatvorený kontakt, 1 dráha spätnoväzobného prúdu, spolu so základnou jednotkou do kat. 4 PL e podľa EN ISO 13849 s bezpečným oddelením, šírka: 35 mm, zásuvná skrutková svorkovnica
