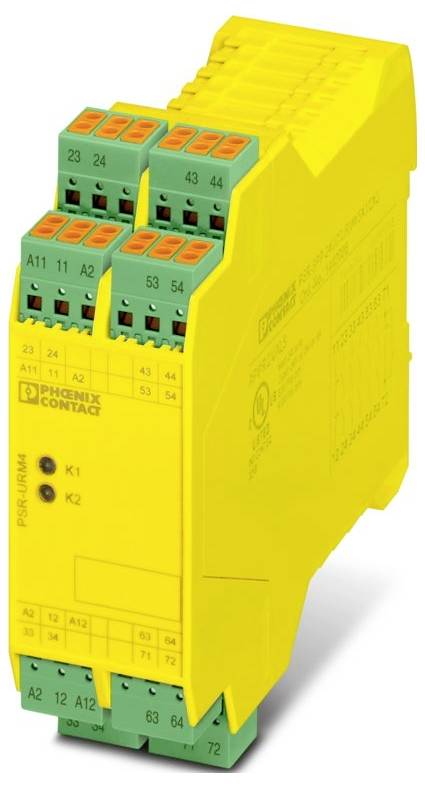

Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Rozširujúci modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (174,99 € / kus)
174,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktfamilie: PSRclassic
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
- Leiterquerschnitt AWG: 24 ... 16
- Breite: 35 mm
- výška 112 mm
- Tiefe: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Ochranný druh IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
- Abisolierlänge: 8 mm
- Allgemein: Allgemein
- Einbaulage: vertikal oder horizontal
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 1,5 mm² (nur in Verbindung mit CRIMPFOX 6)
- Maximale Verlustleistung bei Nennbedingung: 16,7 W (US = 26,4 V, IL² = 72 A², PGesamt max = 1,4 W + 14,4 W)
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: typ. 39 mA
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 1 Hz
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: 15g
- Schutzbeschaltung: Suppressordiode
- Schaltspannung: max. 250 V AC/DC;min. 10 V
- Anwendung: Erweiterungsmodul
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 3 A
- Beschreibung des Ausgangs: 2 NC in Reihe, potenzialfrei
- Betriebsspannungsanzeige: 2 x LED grün
- Kontaktausführung: 1 Rückmeldestrompfad
- Grenzdauerstrom: 3 A
- Bemessungsisolationsspannung: 250 V
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Rückfallzeit typisch: < 20 ms (bei Us / bei Ansteuerung über A11/A12)
- Kontaktmaterial: AgSnO2
- Schaltvermögen: 1,5 A (AC15);3 A (DC13)
- Ausgangssicherung: 3 A (gL/gG)
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Typ. Anzugszeit bei Us: < 25 ms (bei Us / bei Ansteuerung über A11/A12)
- Wiederbereitschaftszeit: < 1 s
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
- Anzahl der Ausgänge: 1
- Schaltleistung: min. 50 mW
- Quadr. Summenstrom: 9 A2
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (in Verbindung mit geeignetem Auswertegerät)
- Safety Integrity Level (SIL): 3 (in Verbindung mit geeignetem Auswertegerät)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Beschreibung des Eingangs: sicherheitsgerichtet
- Anzahl der Eingänge: 2
- Eingangsspannungsbereich "1"-Signal: 19,2 V ... 26,4 V DC
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Stopp-Kategorie: 0
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
- Max. zulässiger Gesamtleitungswiderstand: 50 Ω
- Schaltfrequenz maximal: 1 Hz
- Digital: A11, A12: Digital: A11, A12
- Relais: Freigabestrompfade (23/24 ... 63/64): Relais: Freigabestrompfade (23/24 ... 63/64)
- Relais: Meldestrompfad (71/72): Relais: Meldestrompfad (71/72)
- Relais: Rückmeldestrompfad (11/12): Relais: Rückmeldestrompfad (11/12)
- Kategória výrobku
Rozširujúci modul
- Počet digitálnych vstupov max.
2
- Maximálny počet vstupov
2
- Počet výstupov (max.)
7
- Počet výstupov relé max.
6
- V
112 mm
- Dĺžka
114.5 mm
- Šírka
35 mm
IP20
- Rozmer.
(d x š x v) 114.5 x 35 x 112 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1442026
- Typ
PSR-SPP- 24DC/URM4/5X1/2X2
- Spôsob montáže
Tragschienenmontage
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-20 °C
- Hĺbka
114.5 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Rozširujúci modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583717 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2 1442026 Rozširujúci modul
Popis
1- oder 2-kanalige Kontakterweiterung, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, zusammen mit Basisgerät bis Cat. 4 PL e nach EN ISO 13849 sichere Trennung, Breite: 35 mm, steckbare Push-in-Klemme
