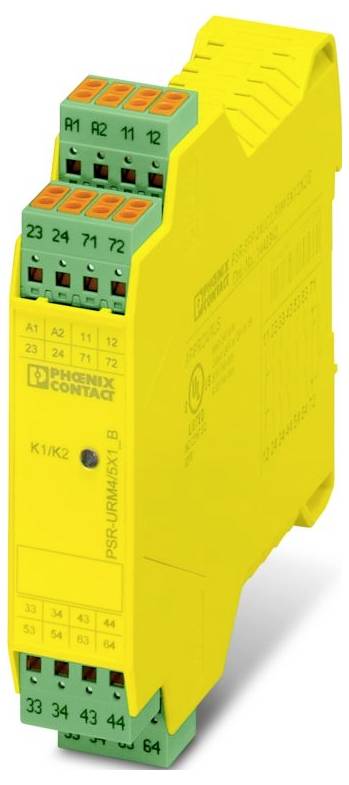

Ilustračný obrázok
Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Rozširujúci modul 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Celkom (129,99 € / kus)
129,99 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Produktová rada: PSRclassic
- Typ pripojenia: Zásuvné pripojenie
- Prierez flexibilného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez pevného vodiča: 0,2 mm² ... 1,5 mm²
- Prierez vodiča AWG: 24 ... 16
- Šírka: 22,5 mm
- výška 112 mm
- Hĺbka: 114,5 mm
- Materiál puzdra: PA
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -20 °C ... 55 °C (pozor na zníženie výkonu)
- Teplota okolia (skladovanie/preprava): -40 °C ... 70 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: III
- Stupeň znečistenia: 2
- Vibrácie (prevádzka): 10 Hz ... 150 Hz, amplitúda 0,15 mm, 2 g
- Dĺžka odizolovania: 8 mm
- Montážna poloha: vertikálna alebo horizontálna
- Prierez flexibilného vodiča s dutinkou a plastovou objímkou: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Prierez flexibilného vodiča s koncovkou vodiča bez plastovej objímky: 0,25 mm² ... 1,5 mm² (iba v spojení s CRIMPFOX 6)
- Maximálny rozptyl výkonu pri nominálnych podmienkach: 16,6 W (US = 26,4 V, IL² = 72 A², PTotal max = 2,2 W + 14,4 W)
- CE: CE
- Technika pripojenia: Technika pripojenia
- Poznámka k použitiu: Len na priemyselné použitie
- Spotreba prúdu: typicky 75 mA
- Pripojenie vodiča: Pripojenie vodiča
- Spínacia frekvencia: max. 0,5 Hz
- Pokyny na inštaláciu: pozri krivku odľahčenia
- Prevádzková nadmorská výška: max. 2000 m (nad morom)
- Maximálna povolená vlhkosť (prevádzka): 75 %
- Šok: 15 g
- Ochranný obvod: supresorová dióda
- Spínané napätie: min. 5 V AC/DC; max. 250 V AC/DC
- Použitie: Rozširujúci modul
- Farba (kryt): žltá (RAL 1018)
- Nábehový prúd: min. 10 mA; max. 6 A
- Popis výstupu: Diagnostický kontakt, 2 NC zapojené v sérii, bezpotenciálový
- Indikátor prevádzkového napätia: 1 x LED (zelená)
- Konfigurácia kontaktov: 1 spätnoväzobná prúdová cesta
- Maximálny trvalý prúd: 6 A
- Menovité izolačné napätie: 250 V
- Údaje súvisiace s bezpečnosťou: Údaje súvisiace s bezpečnosťou
- Mechanická životnosť: 10 x 10⁶ spínacích cyklov
- Typický čas relapsu:< 20 ms (pri Us/pri riadení cez A1)
- Materiál kontaktu: AgSnO2
- Spínací výkon: 1,5 A (AC15); 3 A (DC13)
- Výstupná poistka: 10 A (gL/gG)
- Typ relé: Elektromechanické relé s nútene vedenými kontaktmi podľa IEC/EN 61810-3
- Časy: Časy
- Typ. Čas obliekania v USA:< 25 ms (pri Us/pri riadení cez A1)
- Doba odozvy:< 1 s
- Menovitý prevádzkový režim: 100 % ED
- Menovité impulzné výdržné napätie / izolácia: Pozri technický list, kapitola „Koordinácia izolácie“.
- Počet východov: 1
- Spínací výkon: min. 50 mW
- Štvorec. Celkový prúd: 36 A2
- Bezpečnostné údaje: EN ISO 13849: Bezpečnostné údaje: EN ISO 13849
- Úroveň výkonu (PL): e (v spojení s vhodným vyhodnocovacím zariadením)
- Úroveň integrity bezpečnosti (SIL): 3 (v spojení s vhodným vyhodnocovacím zariadením)
- Bezpečnostné údaje: EN IEC 62061: Bezpečnostné údaje: EN IEC 62061
- Minimálny stupeň krytia pre miesto inštalácie: IP54
- Maximálna povolená vlhkosť (skladovanie/preprava): 75 %
- Popis vchodu: bezpečnostne orientovaný
- Počet vchodov: 1
- Rozsah vstupného napätia signálu "1": 19,2 V ... 26,4 V
- pripojiteľné: áno
- Ovládanie: 1- a 2-kanálové
- Kategória zastávky: 0
- Bezpečnostné údaje: IEC 61508 – Vysoký dopyt: Bezpečnostné údaje: IEC 61508 – Vysoký dopyt
- Bezpečnostné údaje: IEC 61508 – Nízky dopyt: Bezpečnostné údaje: IEC 61508 – Nízky dopyt
- Maximálny povolený celkový odpor vedenia: 25 Ω
- Relé: Povoľovacie prúdové cesty (23/24 ... 63/64): Relé: Povoľovacie cesty prúdu (23/24 ... 63/64)
- Relé: Signalizačný prúdový kanál (71/72): Relé: Signalizačný prúdový kanál (71/72)
- Relé: Cesta spätnoväzobného prúdu (11/12): Relé: Cesta spätnoväzobného prúdu (11/12)
- Digitálne: A1: Digitálne: A1
- Kategória výrobku
Rozširujúci modul
- Počet digitálnych vstupov max.
1
- Maximálny počet vstupov
1
- Počet výstupov (max.)
7
- Počet výstupov relé max.
6
- Prevádzkové napätie
24 V/DC
- V
112 mm
- Dĺžka
114.5 mm
- Šírka
22.5 mm
IP20
- Rozmer.
(d x š x v) 114.5 x 22.5 x 112 mm
- Pripojenie
Push-in pripojenie
- Číslo výrobcu
1442342
- Typ
PSR-SPP- 24DC/URM4/5X1/2X2/B
- Spôsob montáže
montážne lišty
- Max. okolitá teplota
55 °C
- Min. okolitá teplota
-20 °C
- Hĺbka
114.5 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Rozširujúci modul 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3583703 Phoenix Contact PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 Rozširujúci modul 24 V/DC
Popis
1- alebo 2-kanálové rozšírenie kontaktov, 5 normálne otvorených kontaktov, 1 normálne zatvorený kontakt, 1 dráha spätnoväzobného prúdu, spolu so základnou jednotkou do kat. 4 PL e podľa EN ISO 13849 s bezpečným oddelením, šírka: 22,5 mm, zásuvná svorkovnica
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
