Phoenix Contact QUINT4-BUFFER/24DC/20 UPS vyrovnávacej modul

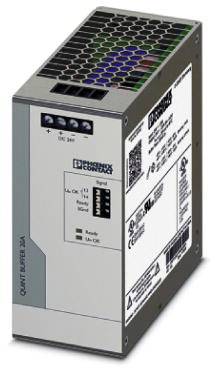

Elektronické zariadenie v sivej farbe, pravdepodobne napájací zdroj alebo priemyselný komponent, s viacerými konektormi a displejom.

Ilustračný obrázok

Schematický diagram znázorňuje proces nabíjania a vybíjania s komponentmi nárazového prúdu a výboja, mikroprocesorom a rôznymi prípojkami.

Vývojový diagram elektrického systému: Zobrazuje nabíjací proces, vybíjanie cez bloky, kontrolné a riadiace trasy, mikrokontrolérovú jednotku a stavové indikátory.

1/3

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (195,11 € / kus)

229,17 €

-15 %

195,11 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Okolitá teplota (prevádzka): -25 ° C ... 70 ° C (>Zníženie teploty o 40 ° C: 1% / K />60 ° C zníženie výkonu: 2,5% / K)
Max. Prípustná vlhkosť (prevádzka): ≤ 95%
Klimatická trieda: 3K3 (podľa EN 60721)
Stupeň znečistenia: 2
Nadmorská výška inštalácie: ≤ 4 000 m

Kategória výrobku: UPS vyrovnávacej modul

Vstupné napätie (max.): 30 V/DC

Vstupné napätie (min.): 22.5 V/DC

Výstupné napätie (max.): 24 V/DC

Výstupné napätie (min.): 24 V/DC

Rozmer.: (š x v x h) 56 x 130 x 125 mm

Výstupný prúd: 20 A

Hmotnosť: 1 kg

Šírka: 56 mm

V: 130 mm

Hĺbka: 125 mm

Typ: QUINT4-BUFFER/24DC/20

Vlastnosti: kondenzátor šetriaci energiu

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2137211 Phoenix Contact QUINT4-BUFFER/24DC/20 UPS vyrovnávacej modul

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2137211 Phoenix Contact QUINT4-BUFFER/24DC/20 UPS vyrovnávacej modul

Popis

Úspora miesta vďaka kompaktnému dizajnu. Bezúdržbové vďaka elektrolytickým kondenzátorom. Môže byť tiež použitý s napájacími zdrojmi v rozsahu nízkej spotreby vďaka mäkkému štartu.

Tento text bol preložený strojovo.
