Name: Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ redundantné modul
Brand: Phoenix Contact
SKU: 2137230
Availability: BackOrder

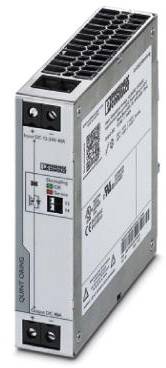

Strieborný spínaný napájací zdroj s vetracou mriežkou, pripojovacie svorky a kontrolné svetlá na prednej strane, priemyselný dizajn.

Schematický náčrt zobrazuje elektrický obvod s analógovou kontrolou, OVP a prepojeniami na vstup a výstup. Maximálne 30 V AC/DC, 100 mA.

Spínací symbol pre elektronický obvod s analógovým riadením a ochranou proti preťaženiu, vhodný pre ≤30 V AC/DC, 100 mA.

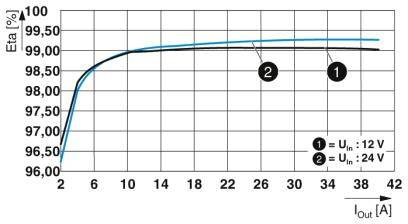

Graf zobrazuje krivku účinnosti (Eta) pre dve napätia (Un = 12V, Un = 24V) v závislosti od výstupného prúdu (Iout) v ampéroch. Účinnosť sa zvyšuje pri nízkom prúde a následne sa stabilizuje.

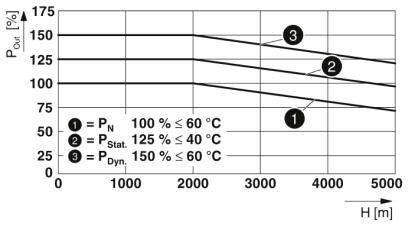

Graf ukazuje tlak 'P QM [%]' v závislosti od výšky 'H [m]'. Tri krivky znázorňujú požiadavky na 'P N', 'P Stat.' a 'P Dyn.' pri rôznych teplotách.

DIN lištový modul so vstupnými a výstupnými prípojkami. Popis a LED indikátory stavu. Rozmery: 32 mm x 130 mm.

Technický výkres obdĺžnikového objektu s rozmermi: 131 šírka, 130 výška, 80 výška vľavo, 45 šírka dole, 125 a 122 vo vnútri.

1/7

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (144,99 € / kus)

144,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Šírka s alternatívnym upevnením: 122 mm
Výška s alternatívnou inštaláciou: 130 mm
Alternatívna hĺbka inštalácie: 35 mm
Ochranný druh IP20
Okolitá teplota (prevádzka): -40 ° C ... 70 ° C (>60 ° C zníženie výkonu: 2,5% / K)
Max. Prípustná vlhkosť (prevádzka): ≤ 100% (pri 25 ° C, bez kondenzácie)
Klimatická trieda: 3K3 (podľa EN 60721)
Stupeň znečistenia: 2
Nadmorská výška inštalácie: ≤ 5 000 m (>2000 m, zníženie výkonu)

Kategória výrobku: redundantné modul

Vstupné napätie (max.): 26 V/DC

Vstupné napätie (min.): 8 V/DC

Výstupné napätie (max.): 26 V/DC

Výstupné napätie (min.): 8 V/DC

Rozmer.: (š x v x h) 32 x 130 x 125 mm

Výstupný prúd: 40 A

Vstupný prúd: 40 A

Hmotnosť: 0.4 kg

Šírka: 32 mm

V: 130 mm

Hĺbka: 125 mm

Typ: QUINT4-S-ORING/12-24DC/1X40/+

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ redundantné modul

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ redundantné modul

Popis

Neustále prepúšťanie až po zákazníka. Trvalé sledovanie vstupného napätia a oddeľovacia časť. Ušetrite energiu odpojením pomocou MOSFET. Ochrana proti prepätiu na výstupe viac ako 30 V ss.

Tento text bol preložený strojovo.
