Phoenix Contact QUINT4-UPS/24DC/24DC/10/EC UPS záložný zdroj energie

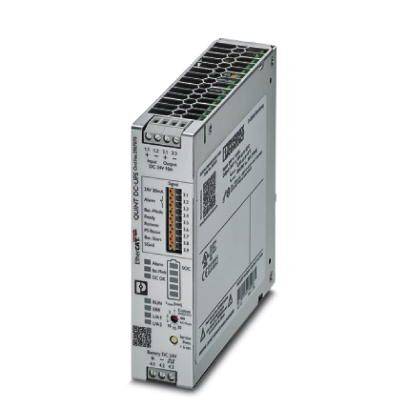

Priemyselné zariadenie na napájanie elektrickým prúdom s rôznymi konektormi a LED indikátormi, stojacie vzpriamene, s technickým nápisom.

Ilustračný obrázok

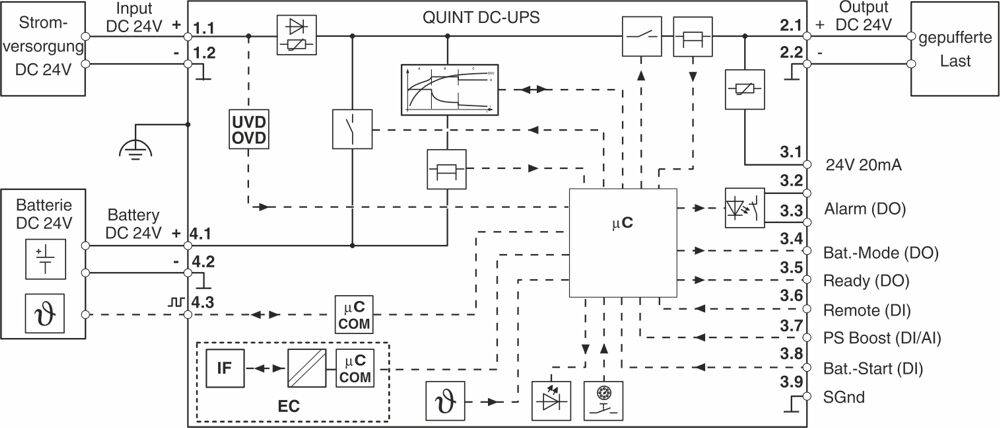

Schéma zapojenia QUINT DC-USV systému. Zobrazuje prepojenia medzi napájaním, batériou a rôznymi výstupmi. Obsahuje symboly meracích bodov, alarmov a stavových indikátorov.

1/2

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (234,96 € / kus)

234,96 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Alternatívna montážna šírka: 123 mm
Alternatívna montážna výška: 130 mm
Alternatívna montážna hĺbka: 37 mm
Ochranný druh IP20
Okolitá teplota (prevádzka): -25 ° C ... 70 ° C (>60 ° C zníženie: 2,5% / K)
Maximálna prípustná vlhkosť vzduchu (prevádzka): ≤ 95% (pri 25 ° C, bez kondenzácie)
Klimatická trieda: 3K3 (EN 60721)
Stupeň znečistenia: 2
Inštalačná výška: ≤ 4000 m
Nábehový prúd: ≤ 7 A (≤ 4 ms)
Čas zapnutia: max. 3 s
Vstup / výstup poklesu napätia: 0,4 V DC
Dôkaz skratu: áno
Dôkaz voľnobehu: áno
Technológia batérie: VRLA, VRLA-WTR, LI-ION
Konečné nabíjacie napätie (kompenzované teplotou): 25 V DC ... 32 V DC
Čas nabíjania: 120 hodín
Trieda horľavosti podľa UL 94 (kryt / svorky): V0
Očakávaná životnosť (elektrolytické kondenzátory): 137895 h

Kategória výrobku: UPS záložný zdroj energie

Vstupné napätie (max.): 30 V/DC

Vstupné napätie (min.): 18 V/DC

Výstupné napätie (max.): 32 V/DC

Výstupné napätie (min.): 18 V/DC

Rozmer.: (š x v x h) 35 x 130 x 125 mm

Hmotnosť: 0.5 kg

Šírka: 35 mm

V: 130 mm

Hĺbka: 125 mm

Typ: QUINT4-UPS/24DC/24DC/10/EC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225690 Phoenix Contact QUINT4-UPS/24DC/24DC/10/EC UPS záložný zdroj energie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225690 Phoenix Contact QUINT4-UPS/24DC/24DC/10/EC UPS záložný zdroj energie

Popis

Ľahká integrácia do sietí prostredníctvom rozhraní PROFINET, EtherNet / IP, EtherCAT® a USB. Hodnotenie stavu zdravia (SOH) a stavu nabíjania (SOC) pomocou inteligentného systému riadenia batérií (BMS). Automatická detekcia kapacity a technológií batérií (VRLA-WTR, LI-ION). Monitorovanie výstupného prúdu a napätia, ako aj manuálne zapínanie a vypínanie systému. Technológia SFB selektívne spúšťa štandardné ističe. Spotrebitelia pripojení paralelne pokračujú v práci.

Tento text bol preložený strojovo.
