Phoenix Contact QUINT4-UPS/24DC/24DC/40/EIP UPS záložný zdroj energie

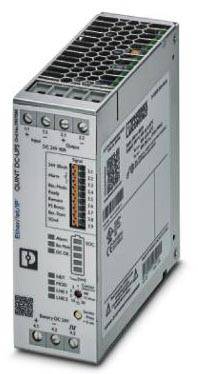

Napájací zdroj s vetracou mriežkou na vrchu, konektormi na prednej strane a štítkom na boku s technickými špecifikáciami a QR kódom.

Ilustračný obrázok

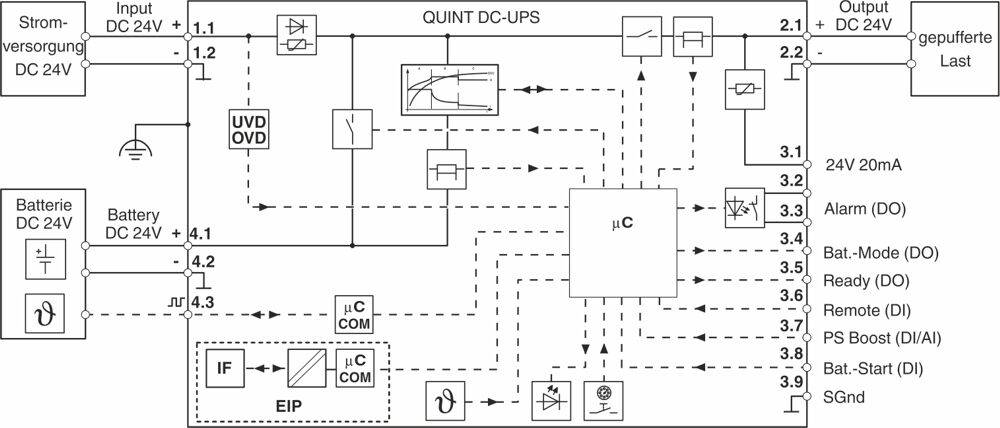

Schematické znázornenie DC-UPS systému: Prepojovací diagram s komponentmi ako zdroj napájania, batéria a výstupná záťaž.

1/2

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 18. 9.

Počet

Celkom (394,31 € / kus)

394,31 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Alternatívna montážna šírka: 123 mm
Alternatívna montážna výška: 130 mm
Alternatívna montážna hĺbka: 49 mm
Ochranný druh IP20
Okolitá teplota (prevádzka): -25 ° C ... 70 ° C (>60 ° C zníženie: 2,5% / K)
Maximálna prípustná vlhkosť vzduchu (prevádzka): ≤ 95% (pri 25 ° C, bez kondenzácie)
Klimatická trieda: 3K3 (EN 60721)
Stupeň znečistenia: 2
Inštalačná výška: ≤ 4000 m
Nábehový prúd: ≤ 9 A (≤ 4 ms)
Čas zapnutia: max. 3 s
Vstup / výstup poklesu napätia: 0,5 V DC
Dôkaz skratu: áno
Dôkaz voľnobehu: áno
Technológia batérie: VRLA, VRLA-WTR, LI-ION
Konečné nabíjacie napätie (kompenzované teplotou): 25 V DC ... 32 V DC
Čas nabíjania: 202,5 h
Trieda horľavosti podľa UL 94 (kryt / svorky): V0
Očakávaná životnosť (elektrolytické kondenzátory): 126720 h

Kategória výrobku: UPS záložný zdroj energie

Vstupné napätie (max.): 30 V/DC

Vstupné napätie (min.): 18 V/DC

Výstupné napätie (max.): 32 V/DC

Výstupné napätie (min.): 18 V/DC

Rozmer.: (š x v x h) 47 x 130 x 125 mm

Hmotnosť: 0.7 kg

Šírka: 47 mm

V: 130 mm

Hĺbka: 125 mm

Typ: QUINT4-UPS/24DC/24DC/40/EIP

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2225698 Phoenix Contact QUINT4-UPS/24DC/24DC/40/EIP UPS záložný zdroj energie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2225698 Phoenix Contact QUINT4-UPS/24DC/24DC/40/EIP UPS záložný zdroj energie

Popis

Ľahká integrácia do sietí prostredníctvom rozhraní PROFINET, EtherNet / IP, EtherCAT® a USB. Hodnotenie stavu zdravia (SOH) a stavu nabíjania (SOC) pomocou inteligentného systému riadenia batérií (BMS). Automatická detekcia kapacity a technológií batérií (VRLA-WTR, LI-ION). Monitorovanie výstupného prúdu a napätia, ako aj manuálne zapínanie a vypínanie systému. Technológia SFB selektívne spúšťa štandardné ističe. Spotrebitelia pripojení paralelne pokračujú v práci.
