Name: Phoenix Contact RAD-RS485-IFS konvertor rozhrania RS-485, výstupy Počet výstupov: 1 x, 30.5 V/DC
Brand: Phoenix Contact
SKU: 2209814
Availability: BackOrder

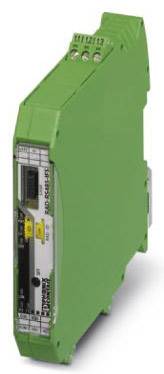

Zelená, štíhla elektronická súčiastka s viacerými konektormi, pravdepodobne modul pre riadiacu techniku alebo spracovanie signálov.

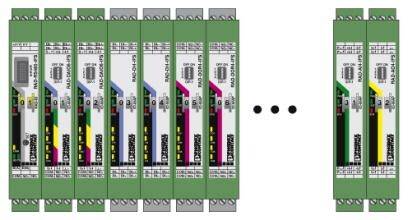

Séria deviatich zelených zásuvných modulov v rozvádzači, čiastočne očíslovaných od '0' do '8', s konektormi na hornej a dolnej strane.

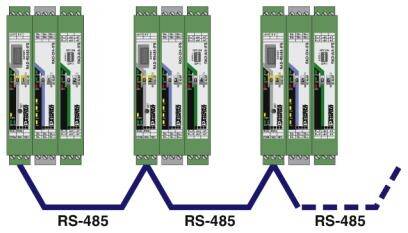

Diagram troch zariadení RS-485 zapojených v sérii, prepojených modrými káblami. Popis: RS-485.

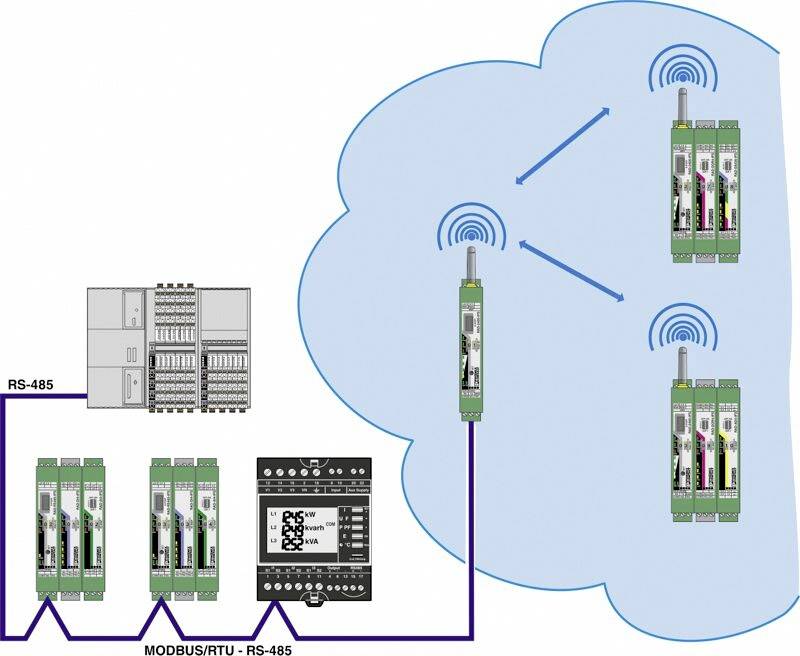

Diagram znázorňuje komunikačný systém s RS-485 a MODBUS/RTU pre zariadenia. Prepojenia na rádiové moduly, ktoré komunikujú v cloude.

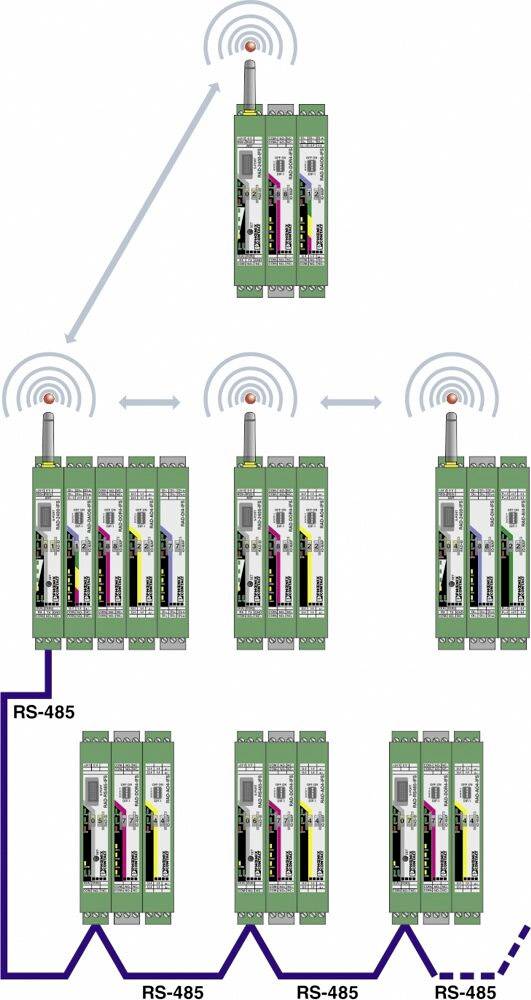

Diagram siete zariadení s bezdrôtovou komunikáciou a RS-485 prepojeniami v troch úrovniach, znázorňujúci tok dát.

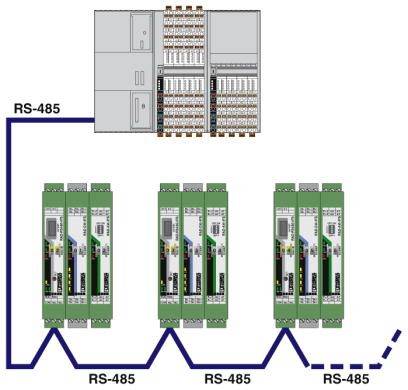

Diagram RS-485 siete: Riadiace zariadenie sa sériovo pripája so štyrmi podriadenými zariadeniami v topológii reťazového zapojenia.

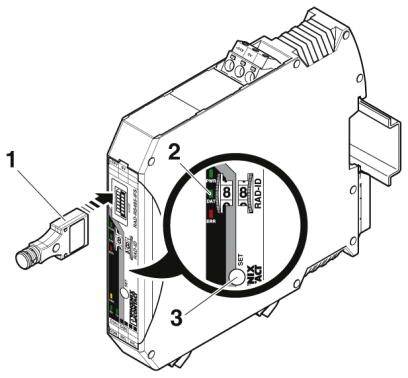

Diagram znázorňuje zapojenie a nastavenia elektrického zariadenia. Hlavné charakteristiky sú prípojka (1) a otočné prepínače (2) pre nastavenia.

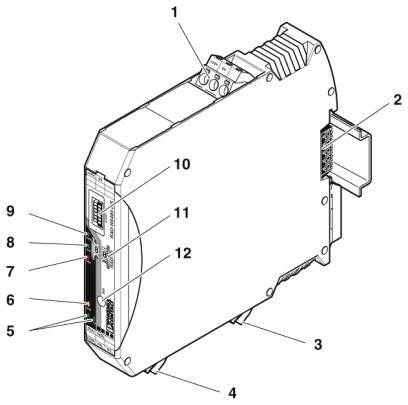

Technický výkres elektrického zariadenia s označenými komponentmi: 1. Vstup, 2. Držiak, 3-12. Konektory a indikátory.

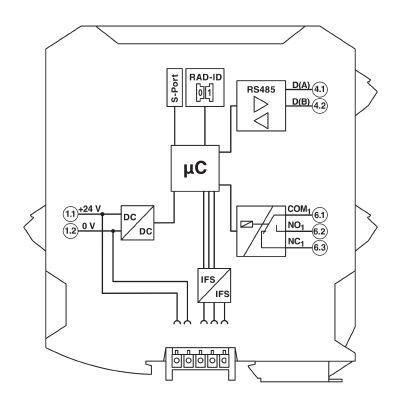

Schematický výkres znázorňuje zapojenie zariadenia s prípojkami pre RS485, napájacie napätie (+24V, 0V) a ovládacie vedenia (COM, NO, NC).

1/9

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (535,00 € / kus)

535,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Teplota okolia (skladovanie / preprava): -40 ° C ... 85 °C
Hĺbka: 114,5 mm
Prípustná vlhkosť (prevádzka): 20% ... 85 %
Nadmorská výška: 2000 m
Ochranný druh IP20
Materiál krytu: PA 6,6-FR
Prierez vodiča, ohybný max.: 2,5 mm²
Prierez vodiča, ohybný, min.: 0,2 mm²
Prierez vodiča AWG max.: 14
Prierez vodiča AWG min.: 24
Typ pripojenia: zasunutá skrutková svorka COMBICON: skrutkové pripojenie: S-PORT (zásuvka)
Dĺžka prenosu: ≤ 1 200 m
Stupeň znečistenia: 2
Kategória prepätia: II
Max. Prierez tuhého vodiča: 2,5 mm²
Prierez pevného vodiča: 0,2 mm²
Technológia pripojenia: 2-vodičové
Dátový tok: 300 bit / s / 600 bit / s / 1,2 kBit / s / 2,4 kBit / s / 4,8 kBit / s / 9,6 kBit / s / 19,2 kBit / s / 38,4 kBit / s / 57,6 kBit / s / 93,75 kBit / s / 115,2 kBit / s (výrobné nastavenie: 19,2 / 8 / E / 1)

Kategória výrobku: konvertor rozhrania

Rozhranie: RS-485

Typ: RAD-RS485-IFS

Prevádzkové napätie: 30.5 V/DC

Max. prevádzková teplota: 70 °C

Min. prevádzková teplota: -40 °C

Prevádzková teplota: -40 do 70 °C

Počet výstupov: 1 x

Rozmer.: (š x v) 17.5 mm x 113 mm

Max. odber prúdu: 65 mA

V: 113 mm

Šírka: 17.5 mm

Číslo výrobcu: 2702184

Rozhranie: RS-485
Konfiguračné rozhranie

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2209814 Phoenix Contact RAD-RS485-IFS konvertor rozhrania RS-485, výstupy Počet výstupov: 1 x, 30.5 V/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2209814 Phoenix Contact RAD-RS485-IFS konvertor rozhrania RS-485, výstupy Počet výstupov: 1 x, 30.5 V/DC

Popis

Multipoint multiplexer pre I / O signály. V sieti je až 99 autobusových staníc. Rýchle a ľahké uvedenie do prevádzky bez programovania. Možno kombinovať s rádiovými modulmi Radioline. Modulárne rozšíriteľné až o 32 rozširujúcich modulov I / O. Rozšírený teplotný rozsah -40 ° C ... +70 ° C

Tento text bol preložený strojovo.
