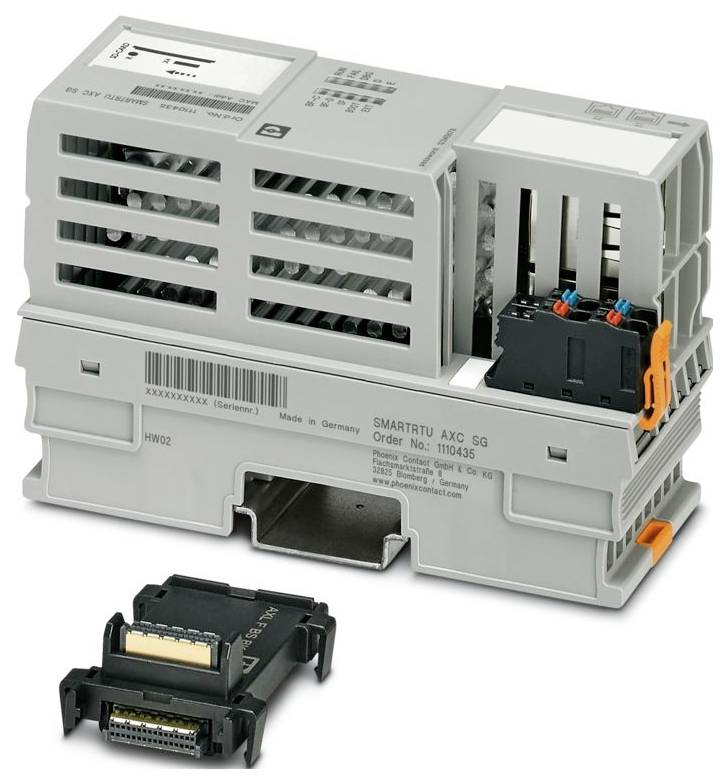

Phoenix Contact SMARTRTU AXC SG 1110435 Diaľkové ovládanie 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (890,24 € / kus)
890,24 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: Axioline F
- Typ pripojenia: Zásuvka RJ45
- Šírka: 45 mm
- výška 126,93 mm
- Hĺbka: 75 mm
- Farba: sivá
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 60 °C až do 2000 m nad morom (pozor na zníženie výkonu); -25 °C ... 55 °C do 3 000 m nad morom (pozor na zníženie výkonu); ≤ 55 °C (pri max. 1 A na UBus);> 55 °C ... 60 °C (iba v spojení s tankovacím modulom Axioline F AXL F PWR 1H (č. dielu 2688297))
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Prípustná vlhkosť (prevádzka): 5% ... 95 % (podľa DIN EN 61131-2)
- Náraz (prevádzkový): 10 g (test nepretržitého nárazu podľa DIN EN 60068-2-27)
- Vibrácie (prevádzka): 5g
- Prenosová rýchlosť: 10/100 Mbit/s (plný duplex)
- Maximálna strata výkonu pri nominálnych podmienkach: max. 10,6 W
- Trieda ochrany: III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (prevádzkový): 70 kPa ... 106 kPa (do 3000 m nad morom)
- Ethernet: Ethernet
- Zbernicový systém: RJ45
- Rozsah napájacieho napätia: 19,2 V DC ... 30 V DC
- Prípustná vlhkosť (skladovanie/preprava): 5% ... 95 % (podľa DIN EN 61131-2)
- Poznámka k použitiu: Len na priemyselné použitie
- Zvyškové zvlnenie: ± 5 %
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Podporované protokoly: HTTP; HTTPS; SFTP; SNTP klient/server; SNMP; IPsec; syslog; IEC 60870-5-101 Master/Slave (cez ďalšie sériové komunikačné moduly); IEC 60870-5-103 Master (cez ďalšie sériové komunikačné moduly); Modbus RTU Master (cez ďalšie sériové komunikačné moduly); IEC 60870-5-104 Klient/server; Modbus TCP klient; IEC 61850 MMS + GOOSE
- Fyzika prenosu: Ethernet v krútenej dvojlinke RJ45
- Dodávka: Dodávka
- Tlak vzduchu (skladovanie/preprava): 58 kPa ... 106 kPa (do 4500 m nad morom)
- Typický odber prúdu: 200 mA
- Maximálny odber prúdu: 442 mA
- Poznámka týkajúca sa typu pripojenia: Autonegotiation a Autocrossing
- Počet kanálov: 2
- Obmedzenie použitia: Obmedzenie použitia
- Poznámka k EMC: EMC: Produkt triedy A, pozri vyhlásenie výrobcu v oblasti na stiahnutie
- Poznámka k rozmerom: Hĺbka platí pri použití montážnej lišty TH 35-7,5 (podľa EN 60715).
- Napájacie napätie: 24 V DC
- Miestny autobus Axioline F: Miestny autobus Axioline F
- Zhoda s EMC: Testovanie imunity podľa EN 61000-6-2/IEC 61000-6-2 Elektrostatický výboj (ESD) EN 61000-4-2/IEC 61000-4-2 Kritérium B, ±6 kV kontaktný výboj, ±8 kV vzduchový výboj; Testovanie imunity podľa EN 61000-6-2/IEC 61000-6-2 Elektromagnetické polia EN 61000-4-3/IEC 61000-4-3 Kritérium A, intenzita poľa: 10 V/m; Testovanie imunity podľa EN 61000-6-2/IEC 61000-6-2 Rýchle prechodové javy (burst) EN 61000-4-4/IEC 61000-4-4 Kritérium B, ±2 kV; Testovanie imunity podľa EN 61000-6-2/IEC 61000-6-2 Prechodové prepätie (surge) EN 61000-4-5/IEC 61000-4-5 Kritérium B, jednosmerné napájacie vedenia: ±0,5 kV/±0,5 kV (vyvážené/nevyvážené), tienenie kábla zbernice: ±1 kV; Testovanie imunity podľa EN 61000-6-2/IEC 61000-6-2 Vedené rušenie EN 61000-4-6/IEC 61000-4-6 Kritérium A, skúšobné napätie 10 V; Testovanie emisií podľa EN 61000-6-4/IEC 61000-6-4 Trieda A
- Kategória výrobku
Diaľkové ovládanie
- Rozhranie
RJ45
- Prevádzkové napätie
24 V/DC
- V
126.93 mm
- Dĺžka
75 mm
- Šírka
45 mm
IP20
- Rozmer.
(d x š x v) 75 x 45 x 126.93 mm
- Číslo výrobcu
1110435
- Typ
SMARTRTU AXC SG
- Spôsob montáže
montážne lišty
- Hĺbka
75 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 Diaľkové ovládanie 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 Diaľkové ovládanie 24 V/DC
Popis
Telekontrolné zariadenie, Axioline F, 2x Ethernet.
