Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Sivý STEP POWER napájací zdroj s oranžovým klipom hore a pripojovacie svorky pre 12V a 2,5A. Indikátory zobrazujú 'DC OK'.

Diagram AC-DC meniča: Vľavo vstup striedavého prúdu s filtrami, vpravo výstup jednosmerného prúdu. Nižšie funkcie: UVP, OVP, OTP, OCP, SCP. Užívateľské rozhranie: 'DC OK'.

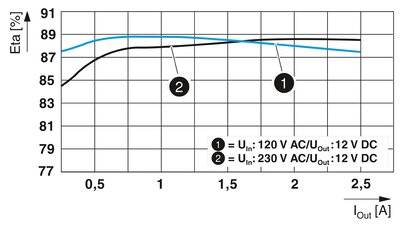

Graf zobrazuje krivku účinnosti napájacieho zdroja pri rôznych vstupných a výstupných napätiach. Osi: Príkon (X) a účinnosť v percentách (Y).

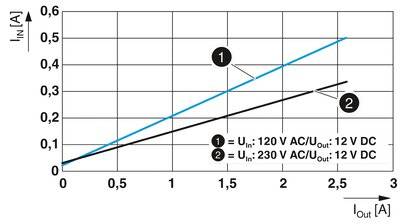

Graf zobrazuje dve čiarové krivky na grafe I_in/I_out. Línia 1 má strmší sklon ako línia 2. Body vysvetľujú napäťové vstupy pre 120 V a 230 V AC/DC.

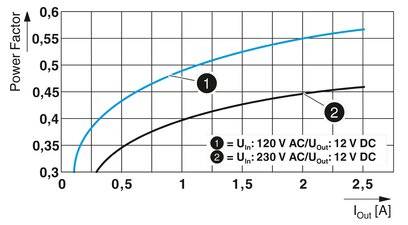

Graf znázorňuje účinník v závislosti od výstupného prúdu (I_out). Sú zobrazené dve krivky: (1) 120 V AC na 12 V DC, (2) 230 V AC na 12 V DC. Krivka (1) je umiestnená vyššie.

Graf zobrazuje výkon ('P_out' %) v závislosti od výšky ('H' m). Výkon zostáva konštantný na 100 % do výšky 2000 m, následne klesá na 80 % pri 5000 m.

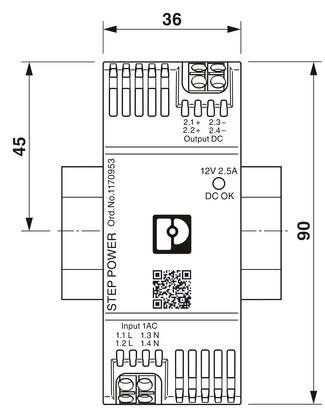

Schematická kresba napájacieho zdroja STEP POWER s rozmermi 36x90 mm a výstupom 12V 2.5A. QR kód a technické špecifikácie.

Technický výkres súčiastky s rozmermi: šírka 61, výška 50, spodné šírky 44 a 55.

Schéma elektrickej schémy so zásuvkami 'Input' a 'Output'. Prepojenie znázornené šípkou A. Hore je napísané 'Housing'.

1/9

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

22 Ks

Počet

Celkom (42,27 € / kus)

42,27 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Napájanie STEP-PS

Zvýšenie výkonu až o 100%
Smer pripojenia vodič / doska: 45 °
Certifikácia EN-60335
Zníženie celkovej šírky o 1 TE
Účinnosť:>94%
Straty bez zaťaženia:<0,1 W

Technické parametre

Menovité vstupné napätie: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 120 V/AC

Výstupné napätie: 12 V/DC

Vstupné napätie: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Vstupné napätie (max.): 230 V/AC

Výstupný prúd (max.): 2.5 A

Výstupný prúd (max.) - zaokrúhlený: 2.5 A

: 30 W

Typ výstupu (Napájacie zdroje): pevné napätie

Fáza: 1

Výstupné napätie (max.): 12 V/DC

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 61 x 36 x 90 mm

Hmotnosť: 0.150 kg

Výstupné napätie (max.): 12 V/DC

Výstupné napätie (min.): 12 V/DC

Číslo výrobcu: 1170953

Obsah: 1 ks

Šírka: 36 mm

V: 90 mm

Dĺžka: 61 mm

Typ: STEP3-PS/1AC/12DC/2.5/PT

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Objednávacie číslo:2435751

Tento produkt

30 W

pružinové pripojenie

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.63 A, 15 W, výstupy 1 x

Objednávacie číslo:2435744

15 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.3 A, 30 W, výstupy 1 x

Objednávacie číslo:2435745

30 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 2.5 A, 60 W, výstupy 1 x

Objednávacie číslo:2435746

60 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/12DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 1.3 A, 15 W, výstupy 1 x

Objednávacie číslo:2435750

15 W

pružinové pripojenie

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact STEP-PS/1AC/24DC/0.75 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.83 A, 18 W, výstupy 1 x

Objednávacie číslo:511731

18 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/1.75 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.9 A, 42 W, výstupy 1 x

Objednávacie číslo:511732

42 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/2.5 sieťový zdroj na montážnu lištu (DIN lištu) 24 V/DC 2.75 A 60 W Počet výstupov:1 x Obsah 1 ks

Objednávacie číslo:511733

60 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.75 A

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/4.2 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 4.4 A, 100 W, výstupy 1 x

Objednávacie číslo:511734

100 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4.4 A

85 V/AC

Phoenix Contact STEP-PS/1AC/12DC/1.5 sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 1.65 A, 18 W, výstupy 1 x

Objednávacie číslo:511735

18 W

skrutková svorka

264 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.65 A

85 V/AC

Na stiahnutie

Datasheet

Datasheet 2435751 Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2435751 Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Popis

Noví špecialisti rozširujú rodinu STEP POWER. 12 V napájacie zdroje sú ideálne pre e-mobilitu, 3 A zariadenie je k dispozícii pre napájanie jednodoskových počítačov. Plochý napájací zdroj so schválením NEC triedy 2 je špeciálne navrhnutý pre americký trh.

Tento text bol preložený strojovo.

Prevedenie

Môže byť použitý po celom svete vďaka širokému spektru vstupov a medzinárodnému schvaľovaciemu balíku
Vysoká prevádzková spoľahlivosť vďaka vysokej MTBF>500 000 h
Môže byť pripojený paralelne pre zvýšenie výkonu a redundancie
Zjednodušené uvedenie do prevádzky prostredníctvom monitorovania funkcie LED
Vysoká prevádzková spoľahlivosť vďaka dlhým dobám premostenia pri výpadku napájania>20 ms
Zaklapnite na montážnu koľajnicu alebo priskrutkujte na rovný povrch.
Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
