Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.3 A, 30 W, výstupy 1 x

Kompaktný DC napájací modul s 24V a 1,3A, sivý, s vetracími otvormi a pripojovacími svorkami, vhodný pre montáž na DIN lištu.

Blokový diagram AC-DC meniča: Vstupné AC, Filter, Usmerňovač, Transformátor, Filter, Výstupné DC. Funkcie: UVP, OVP, OTP, OCP, SCP.

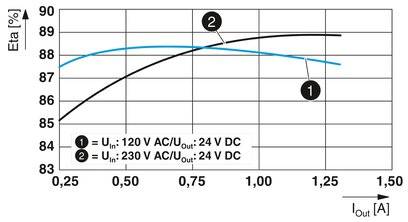

Graf zobrazuje účinnosť (%) v závislosti od vstupného prúdu (A). Dve krivky: 1) 120 V AC/24 V DC, 2) 230 V AC/24 V DC. Účinnosť mierne klesá so zvyšujúcim sa prúdom.

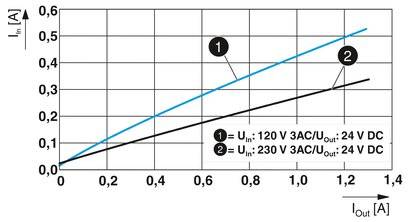

Diagram znázorňuje línie striedavého prúdu: Línia 1 'Uin = 120 V 3AC/Uout = 24 V DC'; Línia 2 'Uin = 230 V 3AC/Uout = 24 V DC'; x-os predstavuje Iout [A] a y-os predstavuje Iin [A].

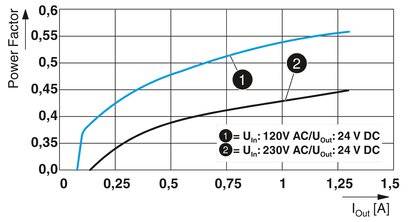

Diagram s dvoma krivkami zobrazuje výkonový faktor (y-os) v závislosti od výstupného prúdu I_out [A] (x-os). Krivka 1: U_in=120V AC/U_out=24V DC; Krivka 2: U_in=230V AC/U_out=24V DC.

Graf ukazuje pokles P_out (v percentách) so stúpajúcou výškou H (v metroch), od 1000 m klesá P_out zo 100 % na približne 78 % pri 5000 m.

Diagram elektrického spínača. Vľavo: 'Vstup' s L1.1 až L1.4; vpravo: 'Výstup' s L2.1 až L2.4. V strede šípka s 'A'.

Technický výkres súčiastky s rozmermi šírky: 61 mm hore, 50 mm v strede, 44 mm dole a celkovou dĺžkou 55 mm.

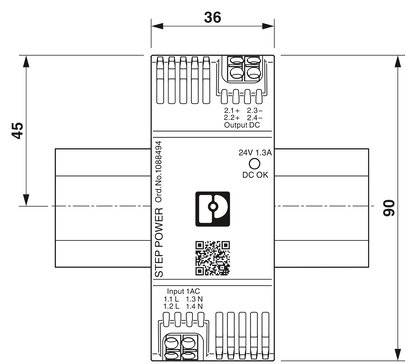

Výkres elektrického zariadenia s rozmermi 36 mm x 90 mm. Zobrazuje vstupy, výstupy a QR kód. Hlavné použitie: napájanie.

1/9

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

34 Ks

Počet

Celkom (38,20 € / kus)

38,20 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Napájanie STEP-PS

Zvýšenie výkonu až o 100%
Smer pripojenia vodič / doska: 45 °
Certifikácia EN-60335
Zníženie celkovej šírky o 1 TE
Účinnosť:>94%
Straty bez zaťaženia:<0,1 W

Technické parametre

Menovité vstupné napätie: 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Taktovaný

Kategória výrobku: sieťový zdroj na montážnu lištu (DIN lištu)

Vstupné napätie (min.): 120 V/AC

Výstupné napätie: 24 V/DC

Vstupné napätie: 100 V AC ... 240 V AC -15% ... + 10%
110 V DC ... 250 V DC -20% ... +10 %

Vstupné napätie (max.): 230 V/AC

Výstupný prúd (max.): 1.3 A

Výstupný prúd (max.) - zaokrúhlený: 1.3 A

: 30 W

Typ výstupu (Napájacie zdroje): pevné napätie

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Počet výstupov: 1 x

Pripojenie: pružinové pripojenie

Rozmer.: (d x š x v) 61 x 36 x 90 mm

Hmotnosť: 0.170 kg

Výstupné napätie (max.): 25 V/DC

Výstupné napätie (min.): 22.5 V/DC

Číslo výrobcu: 1088494

Obsah: 1 ks

Šírka: 36 mm

V: 90 mm

Dĺžka: 61 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -10 °C

Typ: STEP3-PS/1AC/24DC/1.3/PT

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Výstupné napätie

Menovité vstupné napätie

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.3 A, 30 W, výstupy 1 x

Objednávacie číslo:2435745

Tento produkt

30 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.63 A, 15 W, výstupy 1 x

Objednávacie číslo:2435744

15 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact STEP3-PS/1AC/24DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 2.5 A, 60 W, výstupy 1 x

Objednávacie číslo:2435746

60 W

pružinové pripojenie

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/12DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 1.3 A, 15 W, výstupy 1 x

Objednávacie číslo:2435750

15 W

pružinové pripojenie

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 2.5 A, 30 W, výstupy 1 x

Objednávacie číslo:2435751

30 W

pružinové pripojenie

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact STEP-PS/1AC/24DC/0.75 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 0.83 A, 18 W, výstupy 1 x

Objednávacie číslo:511731

18 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/1.75 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.9 A, 42 W, výstupy 1 x

Objednávacie číslo:511732

42 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/2.5 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 2.75 A, 60 W, výstupy 1 x

Objednávacie číslo:511733

60 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.75 A

85 V/AC

Phoenix Contact STEP-PS/1AC/24DC/4.2 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 4.4 A, 100 W, výstupy 1 x

Objednávacie číslo:511734

100 W

skrutková svorka

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4.4 A

85 V/AC

Phoenix Contact STEP-PS/1AC/12DC/1.5 sieťový zdroj na montážnu lištu (DIN lištu), 12 V/DC, 1.65 A, 18 W, výstupy 1 x

Objednávacie číslo:511735

18 W

skrutková svorka

264 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.65 A

85 V/AC

Na stiahnutie

Datasheet

Datasheet 2435745 Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.3 A, 30 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2435745 Phoenix Contact STEP3-PS/1AC/24DC/1.3/PT sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 1.3 A, 30 W, výstupy 1 x

Popis

Noví špecialisti rozširujú rodinu STEP POWER. 12 V napájacie zdroje sú ideálne pre e-mobilitu, 3 A zariadenie je k dispozícii pre napájanie jednodoskových počítačov. Plochý napájací zdroj so schválením NEC triedy 2 je špeciálne navrhnutý pre americký trh.

Tento text bol preložený strojovo.

Prevedenie

Môže byť použitý po celom svete vďaka širokému spektru vstupov a medzinárodnému schvaľovaciemu balíku
Vysoká prevádzková spoľahlivosť vďaka vysokej MTBF>500 000 h
Môže byť pripojený paralelne pre zvýšenie výkonu a redundancie
Zjednodušené uvedenie do prevádzky prostredníctvom monitorovania funkcie LED
Vysoká prevádzková spoľahlivosť vďaka dlhým dobám premostenia pri výpadku napájania>20 ms
Zaklapnite na montážnu koľajnicu alebo priskrutkujte na rovný povrch.
Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
