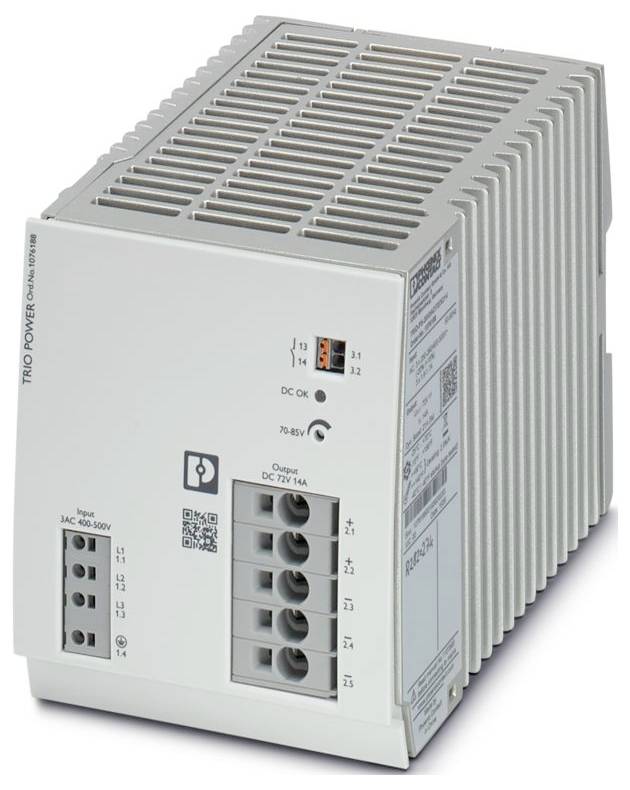

Phoenix Contact TRIO-PS-2G/3AC/72DC/14 napájanie, 72 V/DC, 14 A, 1335.1 VA
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (345,53 € / kus)
345,53 €
bez DPH.
Doprava zadarmo
Technické parametre
- Produktová rada: TRIO POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 110 mm
- výška 130 mm
- Hĺbka: 160 mm
- Farba: zelená
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-6-3
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (podľa IEC 60068-2-6); 15 Hz ... 150 Hz, 0,7 g, 90 min.
- Dĺžka odizolovania: 8 mm
- Prierez flexibilného vodiča min.: 0,75 mm²
- Prierez flexibilného vodiča max.: 1,5 mm²
- Prierez pevného vodiča min.: 0,75 mm²
- Prierez pevného vodiča max.: 0,75 mm²
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Zhoda/Schválenia: Zhoda/Schválenia
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Trieda ochrany: I (v uzavretej rozvádzacej skrini)
- frekvencia 50 Hz.
- Rozsah vstupného napätia: 3x 400 V AC ... 500 V striedavého prúdu
- Rozsah vstupného napätia: 3x 400 V AC ... 500 V AC -20% ... +15 %
- Nábehový prúd: ≤ 30 A (typický)
- Integrál zapínacieho prúdu (I2t):< 1.1 A2
- Limit zapínacieho prúdu: 35 A (po 1 ms)
- Čas premostenia výpadku siete:> 10 ms (400 V AC);> 20 ms (480 V AC)
- Spotreba prúdu: 3 x 1,9 A (400 V AC); 3 x 1,7 A (500 V AC)
- Menovitý príkon: 1335,1 VA
- Typický čas zapnutia:< 1 s
- Vstupná poistka: 6,3 A (vnútorná (ochrana zariadenia))
- Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (charakteristiky B, C, D, K)
- Účinnosť:> 94,6 % (400 V striedavého prúdu);> 94,3 % (480 V AC)
- Výstupné charakteristiky: U/I s dynamickou rezervou zaťaženia
- Menovité výstupné napätie: 72 V DC ±1 %
- Rozsah nastavenia výstupného napätia (USet): 70 V DC ... 85 V jednosmerného prúdu (> 72 V DC, obmedzený konštantný výkon)
- Menovitý výstupný prúd (IN): 14 A
- Dynamické zvýšenie (IDyn.Boost): 21 A (5 s)
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Odolnosť proti spätnému napájaniu:< 105 V jednosmerného prúdu
- Ochrana proti prepätiu na výstupe (OVP): ≤ 105 V DC
- Zvyškové zvlnenie: ≤ 300 mVSS
- Doba nábehu: ≤ 2 ms (UOUT (10 % ... 90 %)
- Možnosť sériového pripojenia: áno
- Maximálna strata výkonu pri voľnobehu:< 7 W (400 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 58 W (400 V AC)
- Možnosť paralelného pripojenia: áno
- Ochrana sekundárnej strany: elektronická
- Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
- Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
- Signál: 1 kV (úroveň náročnosti testu 2 - nevyvážený)
- Typy signalizácie: LED; Bezpotenciálový signálny kontakt
- Predvolené: zatvorené
- Digitálne: 30 V AC 30 V DC 100 mA
- Počet fáz: 3
- Izolačné napätie vstup/výstup: 3 kV AC (typová skúška); 1,5 kV AC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> 1 730 000 hodín (25 °C);> 1051000 h (40 °C);> 510 000 hodín (60 °C)
- Montážny rozmer: Montážny rozmer
- Montážny návod: stohovateľné: horizontálne 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikálne 50 mm
- Ochranný náter: nie
- Trieda horľavosti podľa UL 94 (kryt / svorky): V0
- Materiál puzdra: Plast
- Materiál kapucne: Polykarbonát
- Prevádzková nadmorská výška: ≤ 4000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
- Klimatická trieda: 3K3 (podľa EN 60721)
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Náraz: 11 ms, 15 g, na priestorový smer (podľa IEC 60068-2-27)
- EN 61010-1: II (≤ 2000 m)
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium A
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Napätie: 400 V AC
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -40 °C
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Typ siete: Hviezdna sieť
- Typické napätie v národnej sieti: 3x 400 V AC; 3x 480 V AC
- Typ napájacieho napätia: AC
- Frekvenčný rozsah striedavého prúdu: 50 Hz ... 60 Hz
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ± 5 Hz
- Ochranný obvod: Ochrana proti prepätiu | Varistor
- Účinník (cos phi): 0,77
- Zvodový prúd do PE:< 3,5 mA;< 2,5 mA (550 V AC, 60 Hz)
- Zníženie výkonu:> 60 °C ... 70 °C (2,5 %/K)
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %, 10 Hz);< 0,1 % (zmena vstupného napätia ±10 %)
- Výstupný výkon: 1008 W; 1512 W (5 s)
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, min.: 0,75 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča a plastovou objímkou, max.: 0,75 mm²
- Flexibilný jednožilový kábel/koncový bod s koncovkou vodiča bez plastovej objímky, min.: 0,75 mm²
- Flexibilný jednovodičový/pripojovací bod s koncovkou vodiča bez plastovej objímky, max.: 1 mm²
- Minimálny prierez vodiča AWG: 20
- Maximálny prierez vodiča AWG: 18
- Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
- Montážna vzdialenosť hore/dole: 50 mm / 50 mm
- Norma - Obmedzenie harmonických prúdov siete: EN 61000-3-2
- Norma - Elektrická bezpečnosť: IEC 61010-2-201
- Štandard - Bezpečné oddelenie: DIN VDE 0100-410
- Norma - Bezpečnosť transformátorov: EN 61558-2-16 (iba vzdušné vzdialenosti a povrchové cesty)
- Schválenia UL: UL/C-UL Listed UL 61010-1
- Harmonické prúdy: Harmonické prúdy
- Blikanie: Blikanie
- Počet období: 1 obdobie
- Materiál puzdra: Hliník (AlMg3)
- Rušivé vyžarovanie: Rušivé vyžarovanie
- Signál: DC OK: Signál: DC OK
- Trvalý zaťažovací prúd: 100 mA
- Výstupný signál: LED indikátor stavu: Výstupný signál: LED indikátor stavu
- Označenie signalizácie: DC OK
- Indikátor stavu: LED
- SIL podľa IEC 61508: 0
- Vstup/Výstup: nevyvážený
- Rádiové rušivé napätie podľa EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemyselné a obytné
- Rádiové rušivé žiarenie podľa normy EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemysel a obytné priestory
- Skratový prúd:< 23,5 A jednosmerného prúdu (trvalý)
- Signálne relé 13/14: Signálne relé 13/14
- DC OK: UOUT> 0,95 x UN (UN = 72 V DC)
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
400 V/AC
- Vstupné napätie (max.)
500 V/AC
- Výstupný prúd (max.)
14 A
- Výstupný prúd (max.) - zaokrúhlený
14 A
1335.1 VA
- Fáza
3
- Výstupné napätie (max.)
72 V/DC
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Rozmer.
(d x š x v) 160 x 110 x 130 mm
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
60 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
1076188
- Obsah
1 ks
- Šírka
110 mm
- V
130 mm
- Dĺžka
160 mm
IP20
- Typ
TRIO-PS-2G/3AC/72DC/14
- Hĺbka
160 mm
- Montážna výška
130 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3562889 Phoenix Contact TRIO-PS-2G/3AC/72DC/14 napájanie, 72 V/DC, 14 A, 1335.1 VA
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3562889 Phoenix Contact TRIO-PS-2G/3AC/72DC/14 napájanie, 72 V/DC, 14 A, 1335.1 VA
Popis
Primárny spínaný zdroj TRIO POWER, pripojenie push-in, montáž na DIN lištu, vstup: 3-fázový, výstup: 72 V DC / 14 A
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
