Name: Phoenix Contact TRIO3-PS/1AC/24DC/5/CO napájanie, 24 V/DC, 5 A, 120 W
Brand: Phoenix Contact
SKU: 3569150
Availability: SoldOut

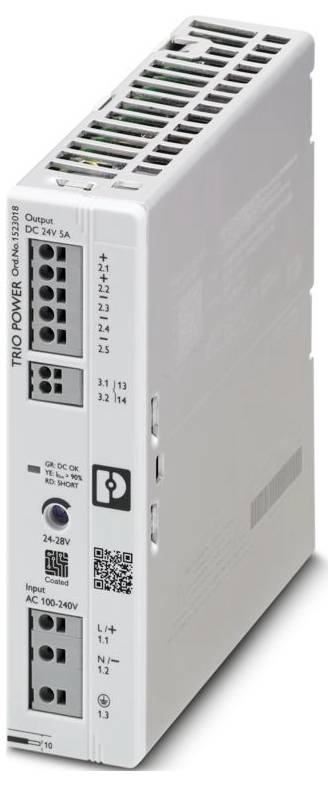

Jednotka napájaného zdroja TRIO POWER s špecifikáciami vrátane výstupného jednosmerného napätia 24V 5A, vstupného striedavého napätia 100-240V a viacerými portami na pripojenie.

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Celkom (104,99 € / kus)

104,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: TRIO POWER
Typ pripojenia: Zásuvné pripojenie
Šírka: 35 mm
výška 135 mm
Hĺbka: 120 mm
Farba: červená, žltá, zelená (viacfarebná LED)
Trieda horľavosti podľa UL 94: V0 (kryt, svorky)
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-4-11
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: Kategória prepätia
Stupeň znečistenia: 2
Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
Vibrácie (prevádzka): 10 Hz ... 50 Hz, amplitúda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
Dĺžka odizolovania: 10 mm (pevný/flexibilný/s dutinkou)
Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
Frekvenčný rozsah: 0,15 MHz ... 80 MHz
Označenie: ZARIADENIE NA RIADENIE PROCESOV PRE NEBEZPEČNÉ PRIESTORY;(EN)  Toto zariadenie je vhodné na použitie iba v triede I, divízii 2, skupinách A, B, C a D, v nebezpečných priestoroch alebo v priestoroch bez nebezpečenstva.
(FR)  Toto zariadenie je určené na použitie vo výbušných prostrediach triedy I, oddiel 2, skupiny A, B, C a D alebo v nevýbušných prostrediach.; (EN)  UPOZORNENIE: Nebezpečenstvo výbuchu – Nepripájajte ani neodpájajte zariadenie, pokiaľ nie je vypnuté napájanie alebo pokiaľ nie je známe, že oblasť je bezpečná.
(FR)  UPOZORNENIE: Nebezpečenstvo výbuchu – zariadenie nie je pripojené ani odpojené, aby sa potraviny nenachádzali v uzavretej zóne alebo aby neboli nebezpečné. (EN)  Ak sa zariadenie používa spôsobom, ktorý nie je špecifikovaný výrobcom, môže byť narušená ochrana poskytovaná zariadením.
(FR)  Zariadenie sa používa výrobcom nešpecifikovaným spôsobom, štvorročná ochrana zariadenia je iná. (EN)  Toto zariadenie musí byť nainštalované vo vhodnom kryte zabezpečenom nástrojmi/uzamknutom kľúčom.
(FR)  Toto zariadenie je inštalované v krabici, ktorá je vhodná, verrouillé par une clé alebo dont l'ouverture necessite l'utilisation d'un tool.
Trieda ochrany: I
frekvencia 50 Hz.
Technika pripojenia: Technika pripojenia
Rozsah vstupného napätia: 100 V AC ... 240 V striedavého prúdu
Rozsah vstupného napätia: 100 V DC ... 240 V jednosmerného prúdu ±10 %; 160 V jednosmerného prúdu ... 240 V DC ±10 % (UL)
Maximálny napäťový odpor: 300 V AC 15 s
Nábehový prúd:< 33 A (25 °C)
Integrál zapínacieho prúdu (I2t):< 0,55 A2s
Doba premostenia výpadku napájania: typicky 28 ms (120 V AC); typicky 28 ms (230 V AC)
Spotreba prúdu: 1,29 A (100 V DC); 0,53 A (240 V DC)
Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (charakteristika B, C, D, K alebo podobná)
Účinnosť: typicky 93 % (120 V AC); typicky 94 % (230 V striedavého prúdu)
Menovité výstupné napätie: 24 V DC
Rozsah nastavenia výstupného napätia (USet): 24 V DC ... 28 V jednosmerného prúdu (> 24 V DC, obmedzený konštantný výkon)
Menovitý výstupný prúd (IN): 5 A
Dynamické zvýšenie (IDyn.Boost): max. 7,5 A (5 s)
Odolnosť proti skratu: áno
Bezpečnosť pri nečinnosti: áno
Výstupný výkon (PN): 120 W
Výstupný výkon (PDyn. Zvýšenie): max. 180 W (5 s)
Schopnosť spätného napájania: ≤ 35 V DC
Ochrana proti prepätiu na výstupe (OVP): ≤ 35 V DC
Zvlnenie: typické 50 mVSS (pri nominálnych hodnotách)
Doba nábehu: ≤ 1 s (UOut = 10 % ... 90 %)
Možnosť sériového zapojenia: áno, pre zvýšenie napätia (dodržujte limit SELV)
Maximálna strata výkonu pri voľnobehu:< 1,75 W (230 V striedavého prúdu)
Maximálna strata výkonu pri menovitom zaťažení:< 6,51 W (230 V AC)
Možnosť paralelného pripojenia: áno, pre zvýšenie výkonu a redundancie
Ochrana sekundárnej strany: elektronická
Vstup: symetrický 2 kV (úroveň náročnosti testu 4); asymetrický 4 kV (úroveň náročnosti testu 4)
Pozícia: 3.x
Pripojenie vodiča: Pripojenie vodiča
pevný: 0,2 mm² ... 1,5 mm²; 0,5 mm² (odporúčané)
Flexibilný: 0,2 mm² ... 1,5 mm²; 0,5 mm² (odporúčané)
Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (odporúčané)
Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 0,75 mm²; 0,5 mm² (odporúčané)
Výstup: symetrický 1 kV (úroveň náročnosti testu 3); asymetrický 2 kV (úroveň náročnosti testu 3)
Signál: nevyvážený 1 kV (úroveň náročnosti testu 2)
LED signalizácia: LED signalizácia
Typy signalizácie: LED DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
Funkcia: Prevádzkový stav presmerovania
Spínací kontakt (bezpotenciálový): OptoMOS
Počet fáz: 1
Izolačné napätie vstup/výstup: 3 kV AC (typová skúška); 3,1 kV DC (jednotková skúška)
MTBF (IEC 61709, SN 29500):> 3 300 000 hodín (25 °C);> 1 900 000 hodín (40 °C);> 880 000 hodín (60 °C)
Doplňujúci text: 3. ročník
Rozmery článku: Rozmery článku
Montážny rozmer: Montážny rozmer
Návod na inštaláciu: stohovateľné: horizontálne 0 mm, vertikálne 50 mm
Ochranný náter: áno
Materiál kapucne: Polykarbonát
Povrchová úprava bočného panela: Hliník
Prevádzková nadmorská výška: ≤ 5000 m
Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
Dočasný kód: T4 (-25 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
Štandardné označenie: Zmena napätia v sieti/podpätie
Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
UL: UL
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
Vedené emisie: Vedené emisie
Interferenčné žiarenie: Interferenčné žiarenie
Emisie riadené DNV GL: Emisie riadené DNV GL
DNV: Trieda B
Rušivé vyžarovanie DNV GL: Rušivé vyžarovanie DNV GL
Statický výboj: Statický výboj
Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
Poznámka: Kritérium A
Elektromagnetické RF pole: Elektromagnetické RF pole
Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Vstup/Výstup/Signál: nevyvážený
Napätie: 230 V AC
Poklesy napätia: Poklesy napätia
Pokles napätia: 0%
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
Teplota okolia (testovaná pri spustení): -40 °C
AWG: 24 ... 16 (Cu); 20 (odporúčané)
Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
Typické národné sieťové napätie: 120 V AC; 230 V AC
Typ napájacieho napätia: AC
Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
Ochranný obvod: Ochrana pred prechodovými javmi | Varistor
Účinník (cos phi): 0,93 (230 V AC)
Zvodový prúd do PE:< 3,5 mA
Prevádzka jednosmerným prúdom: Prevádzka jednosmerným prúdom
Zníženie výkonu: 60 °C ... 70 °C
Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %;< 0,1 % (zmena vstupného napätia ±10 %)
Crest faktor: typ. 1,72 (120 V AC); typ. 1,89 (230 V striedavého prúdu)
Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
Montážna vzdialenosť hore/dole: 50 mm / 50 mm
Harmonické prúdy: Harmonické prúdy
Blikanie: Blikanie
Počet období: 1 obdobie
Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
Odolnosť voči rušeniu: Odolnosť voči rušeniu podľa EN 61000-6-1 (obytné priestory), EN 61000-6-2 (priemyselné priestory)
Vstupná poistka zariadenia: 6,3 A interná (ochrana zariadenia)
Minimálna strata výkonu pri voľnobehu:< 2,14 W (120 V striedavého prúdu)
Minimálna strata výkonu pri menovitom zaťažení:< 8,54 W (120 V AC)
Integrovaná ochrana: nie
Identifikácia pólu: 3.1 (13), 3.2 (14)
LED nesvieti: Žiadne vstupné striedavé napájacie napätie (nesvieti)
LED svieti (zelená), DC OK: UOut> 21 V DC a IOut< 0,9 x IN (jeden (zelený), DC OK)
Výstup jednosmerného signálu je v poriadku: Výstup jednosmerného signálu je v poriadku
Typ signalizácie: Spínací kontakt DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
Spínané napätie: max. 30 V DC (SELV)
Prúdová zaťažiteľnosť: max. 100 mA
Stav (kontakt zatvorený): UOut> 21 V DC a IOut< 0,9 x IN (kontakt zatvorený)
Stav (kontakt otvorený): UOut< 21 V DC alebo IOut> 0,9 x IN (priemerne počas 60 s) (kontakt otvorený)
Prevádzková úroveň (zníženie výstupného výkonu):> 2000 m (zníženie výkonu: 10 %/1000 m)
EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti): Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti)
Elektrická bezpečnosť: Elektrická bezpečnosť
Bezpečné oddelenie: Bezpečné oddelenie
Obmedzenie harmonických prúdov siete: Obmedzenie harmonických prúdov siete
Kolísanie/podpätie siete: Kolísanie/podpätie siete
LED svieti (žltá), IOut> 90 %: UOut> 21 V DC a IOut> 0,9 x IN (jeden (žltý), IOut> 90 %)
LED svieti (červená), ISHORT: UOut< 21 V DC a IOut> 0,9 x IN (jeden (červený), ISHORT)
LED svieti (bliká na červeno) OVP: UOUT> OVP (ochrana proti prepätiu) (zapnutá (blikajúca červená))
Hĺbka (hĺbka zariadenia (montážna lišta)): 115 mm (hĺbka zariadenia (montážna lišta))
Bezpečné dodatočné napätie: Bezpečné dodatočné napätie
ANSI/UL 121201: ANSI/UL 121201

Menovité vstupné napätie: AC 100 V - 240 V

Kategória výrobku: napájanie

Vstupné napätie (min.): 100 V/AC
100 V/DC

Vstupné napätie (max.): 240 V/AC
240 V/DC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

: 120 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Pripojenie: Push-in pripojenie pružinovou svorkou

Rozmer.: (d x š x v) 120 x 35 x 135 mm

Výstupné napätie (max.): 28 V/DC

Výstupné napätie (min.): 24 V/DC

Prevádzková teplota (max.): 70 °C

Teplota prevádzky (max.): 70 °C

Pracovná teplota (min.): 60 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 1523018

Obsah: 1 ks

Vlastnosti napájacích adaptérov: s ochranným lakom

Šírka: 35 mm

V: 135 mm

Dĺžka: 120 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -25 °C

Typ: TRIO3-PS/1AC/24DC/5/CO

Účinnosť: 94 %

Hĺbka: 120 mm

Montážna výška: 135 mm

UKCA: áno
