Name: Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A, 240 W, výstupy 1 x
Brand: Phoenix Contact
SKU: 3564290
Availability: BackOrder

Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A, 240 W, výstupy 1 x-0

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (114,99 € / kus)

114,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: UNO POWER
Typ pripojenia: Skrutkové pripojenie
Uťahovací moment: 0,5 Nm ... 0,6 Nm; 4 lbf-palec. ... 5 lbf-in.
Šírka: 45 mm
výška 130 mm
Hĺbka: 129 mm
Farba: zelená
Trieda horľavosti podľa UL 94: V0 (kryt, svorky)
Materiál puzdra: Hliník (AlMg3) / pozinkovaný oceľový plech
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 70 °C (> 55 °C Zníženie výkonu: 2,5 %/K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-4-11
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: Kategória prepätia
Stupeň znečistenia: 2
Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
Vibrácie (prevádzka): 10 Hz ... 50 Hz, amplitúda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
Dĺžka odizolovania: 6,5 mm
Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
Frekvenčný rozsah: 0,15 MHz ... 80 MHz
Označenie: Schéma CB (IEC 61010-1, IEC 61010-2-201)
Trieda ochrany: I
frekvencia 50 Hz.
Rozsah vstupného napätia: 100 V AC ... 240 V striedavého prúdu
Rozsah vstupného napätia: 100 V AC ... 240 V AC -15% ... +10 %
Nábehový prúd: typicky 10 A (pri 25 °C)
Integrál zapínacieho prúdu (I2t):< 0,05 A2s
Doba premostenia výpadku napájania: typicky 20 ms (120 V AC); typicky 20 ms (230 V AC)
Spotreba prúdu: 2,6 A (100 V AC); 2,2 A (120 V AC); 1,16 A (230 V AC); 1,2 A (240 V AC)
Čas zapnutia: typicky 530 ms
Výber vhodnej poistky na ochranu vstupu: 10 A ... 16 A (charakteristika B, C, D, K alebo podobná)
Účinnosť: typicky 91,5 % (120 V AC); typicky 93 % (230 V striedavého prúdu)
Menovité výstupné napätie: 48 V DC
Rozsah nastavenia výstupného napätia (USet): 42 V DC ... 56 V DC (≥ 48 V DC, obmedzený konštantný výkon)< 48 V DC, obmedzený konštantný prúd)
Menovitý výstupný prúd (IN): 5 A
Odolnosť proti skratu: áno
Bezpečné pri nečinnosti: áno
Výstupný výkon (PN): 240 W
Schopnosť spätného napájania: ≤ 60 V DC
Ochrana proti prepätiu na výstupe (OVP): ≤ 60 V DC
Zvlnenie: typické 50 mVSS (pri nominálnych hodnotách)
Čas výstupu:< 1 s (UOut = 10 % ... 90 %)
Možnosť sériového zapojenia: áno, pre zvýšenie napätia
Maximálna strata výkonu pri voľnobehu:< 3 W (230 V AC)
Maximálna strata výkonu pri menovitom zaťažení:< 19 W (230 V AC)
Paralelné pripojenie: áno, pre redundanciu
Ochrana sekundárnej strany: elektronická
Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
Pozícia: 3.x
Pripojenie vodiča: Pripojenie vodiča
pevný: 0,2 mm² ... 2,5 mm²
Flexibilný: 0,2 mm² ... 2,5 mm²
Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 2,5 mm²
Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 2,5 mm²
pevný (AWG): 24 ... 14 (Cu)
Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
Signál: Signál
LED signalizácia: LED signalizácia
Typy signalizácie: LED DC OK - Stav signálu Prevádzka (UN = 48 V DC, IOut = IN)
Funkcia: Presmerovanie prevádzkového stavu
Spínací kontakt (bezpotenciálový): OptoMOS
Počet fáz: 1
Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 3 kV AC (jednotková skúška)
MTBF (IEC 61709, SN 29500):> 1 000 000 hodín (25 °C);> 550 000 hodín (40 °C);> 280 000 hodín (55 °C)
Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
Teplota: 25 °C
Doplňujúci text: Úroveň závažnosti testu 2
Rozmery článku: Rozmery článku
Montážny rozmer: Montážny rozmer
Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
Ochranný náter: nie
Materiál puzdra: Kov
Materiál digestora: Nerezová oceľ
Povrchová úprava bočného panela: Hliník
Prevádzková nadmorská výška: ≤ 3000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
Klimatická trieda: 3K22 (podľa EN 60721)
Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
Dočasný kód: T4 (-25 ... +70 °C |> 55 °C, Zníženie výkonu: 2,5 %/K)
EN 61010-1: II (≤ 3000 m)
EN 62477-1: III (≤ 3000 m)
Označenie normy: Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia
Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
Poklesy napätia v sieti: Poklesy napätia v sieti
UL: UL
SIQ: SIQ
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
Požiadavky EMC Odolnosť: EN 61000-6-2
Vedené emisie: Vedené emisie
Interferenčné žiarenie: Interferenčné žiarenie
Statický výboj: Statický výboj
Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
Poznámka: Kritérium B
Elektromagnetické RF pole: Elektromagnetické RF pole
Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Napätie: 230 V AC
Poklesy napätia: Poklesy napätia
Pokles napätia: 0%
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Teplota okolia (testovaná pri spustení): -40 °C
AWG: 24 ... 14 (Cu)
Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
Typické národné sieťové napätie: 120 V AC; 230 V AC
Typ napájacieho napätia: AC
Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
Ochranné obvody: Ochrana pred prepätím | Varistor, plynová výbojka
Zvodový prúd do PE:< 3,5 mA
Zníženie výkonu:< 90 V AC (1 %/V)
Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %;< 0,1 % (zmena vstupného napätia ±10 %)
Crest faktor: typ. 1,637 (120 V AC); typ. 1,54 (230 V striedavého prúdu)
Vstupné izolačné napätie/PE: 3,5 kV AC (typová skúška); 2,4 kV AC (jednotková skúška)
Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
Harmonické prúdy: Harmonické prúdy
Blikanie: Blikanie
Počet období: 1 obdobie
Montážna vzdialenosť vpravo/vľavo (aktívny, pasívny): 0 mm / 0 mm
Montážna vzdialenosť hore/dole (aktívny, pasívny): 30 mm / 30 mm
Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
Vstup/Výstup: nevyvážený
Vstupná poistka zariadenia: 5 A interná (ochrana zariadenia), rýchla
Minimálna strata výkonu pri voľnobehu:< 2,9 W (120 V AC)
Minimálna strata výkonu pri menovitom zaťažení:< 23 W (120 V AC)
Integrovaná ochrana: nie
Identifikácia pólu: 3.1 (13), 3.2 (14)
LED nesvieti: Napájacie napätie AC nie je prítomné (nesvieti)
LED svieti (zelená), DC OK: UOUT ≥ 0,9 x UN (UN = 48 V DC) (svieti (zelená), DC OK)
Typ signalizácie: Spínací kontakt DC OK - Stav signálu Prevádzka (UN = 48 V DC, IOut = IN)
Spínané napätie: max. 30 V AC/DC; max. 60 V DC
Prúdová zaťažiteľnosť: max. 50 mA
Stav (kontakt zatvorený): UOUT ≥ 0,9 x UN (UN = 48 V DC) (kontakt zatvorený)
Stav (kontakt otvorený): UOUT< 42 V DC (kontakt otvorený); UOUT> 60 V DC (kontakt otvorený)
Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti): Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti)
Elektrická bezpečnosť: Elektrická bezpečnosť
Bezpečné oddelenie: Bezpečné oddelenie
Obmedzenie harmonických prúdov siete: Obmedzenie harmonických prúdov siete
Hĺbka (hĺbka zariadenia (montážna lišta)): 125 mm (hĺbka zariadenia (montážna lišta))
Materiál pätky: pozinkovaný oceľový plech
Typ skrutky: Drážkovaná L
Výstupné signálne relé 13/14: Výstupné signálne relé 13/14
LED svieti (bliká zeleno) DC OK< 0,9 x UN: UOUT> 60 V DC (zapnuté (blikajúce zelené svetlo))

Kategória výrobku: napájanie

Vstupné napätie (min.): 100 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 5 A

Výstupný prúd (max.) - zaokrúhlený: 5 A

: 240 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Výstupné napätie (max.): 48 V/DC

Počet výstupov: 1 x

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 129 x 45 x 130 mm

Výstupné napätie (max.): 56 V/DC

Výstupné napätie (min.): 42 V/DC

Prevádzková teplota (max.): 70 °C

Teplota prevádzky (max.): 70 °C

Pracovná teplota (min.): 55 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 1110155

Obsah: 1 ks

MTBF: 1000000 h

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 45 mm

V: 130 mm

Dĺžka: 129 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -25 °C

Typ: UNO2-PS/1AC/48DC/240W

Spotreba (Stand-By): 3 W

Účinnosť: 93 %

Hĺbka: 129 mm

Montážna výška: 130 mm

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Pripojenie

Vstupné napätie (max.)

Výstupné napätie (max.)

Typ výstupu (Napájacie zdroje)

Počet výstupov

Výstupný prúd (max.) - zaokrúhlený

Vstupné napätie (min.)

Phoenix Contact QUINT4-PS/1AC/110DC/4 napájanie, 110 V/DC, 4 A, 474 VA, výstupy 1 x

Objednávacie číslo:3579789

Doručenie: Št 15. 10.

1 KsConrad Electronic

474 VA

skrutkovací

240 V/AC

110 V/DC

nastaviteľný

1 x

4 A

100 V/AC

Min.: 1

Násobky: 1

419,00 €^*

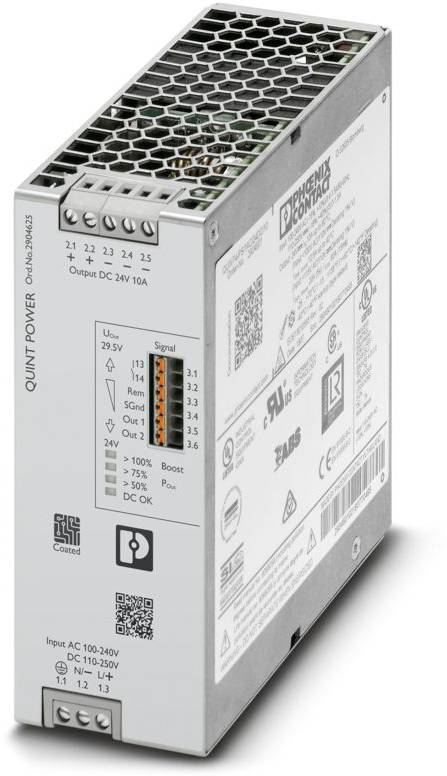

Phoenix Contact QUINT4-PS/1AC/24DC/10/CO napájanie, 24 V/DC, 10 A, 274 VA, výstupy 1 x

Objednávacie číslo:3579812

Doručenie: St 28. 10.

Conrad Electronic

274 VA

skrutkovací

240 V/AC

24 V/DC

nastaviteľný

1 x

10 A

100 V/AC

Min.: 1

Násobky: 1

269,00 €^*

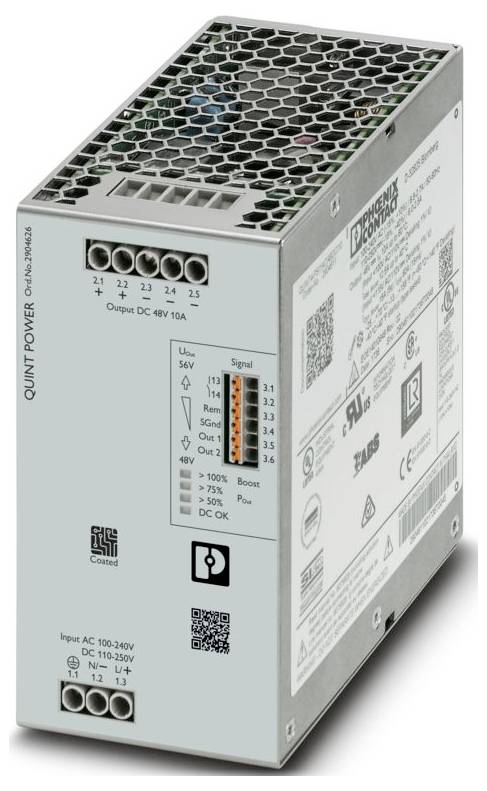

Phoenix Contact QUINT4-PS/1AC/48DC/10/CO napájanie, 48 V/DC, 10 A, 519 VA

Objednávacie číslo:3579816

Doručenie: St 28. 10.

Conrad Electronic

519 VA

skrutkovací

240 V/AC

48 V/DC

nastaviteľný

10 A

100 V/AC

Min.: 1

Násobky: 1

415,00 €^*

Phoenix Contact QUINT4-PS/3AC/48DC/20 napájanie, 48 V/DC, 20 A, 1217 VA, výstupy 1 x

Objednávacie číslo:3579825

Doručenie: St 28. 10.

Conrad Electronic

1217 VA

skrutkovací

500 V/AC

48 V/DC

nastaviteľný

1 x

20 A

400 V/AC

Min.: 1

Násobky: 1

585,00 €^*

Phoenix Contact STEP3-PS/1AC/24DC/3.75/PT/FL napájanie, 24 V/DC, 3.75 A, 90 W, výstupy 1 x

Objednávacie číslo:3563478

Doručenie: St 28. 10.

Conrad Electronic

90 W

Push-in pripojenie pružinovou svorkou

240 V/AC

24 V/DC

pevné napätie

1 x

3.75 A

100 V/AC

Min.: 1

Násobky: 1

69,99 €^*

Phoenix Contact TRIO-PS-2G/1AC/12DC/10 napájanie, 12 V/DC, 10 A, 254.7 VA, výstupy 1 x

Objednávacie číslo:3579698

Doručenie: St 28. 10.

Conrad Electronic

254.7 VA

Push-in pripojenie pružinovou svorkou

264 V/AC

12 V/DC

nastaviteľný

1 x

10 A

85 V/AC

Min.: 1

Násobky: 1

179,99 €^*

Phoenix Contact TRIO-PS-2G/3AC/72DC/14 napájanie, 72 V/DC, 14 A, 1335.1 VA

Objednávacie číslo:3562889

Doručenie: St 28. 10.

Conrad Electronic

1335.1 VA

Push-in pripojenie pružinovou svorkou

500 V/AC

72 V/DC

nastaviteľný

14 A

400 V/AC

Min.: 1

Násobky: 1

435,00 €^*

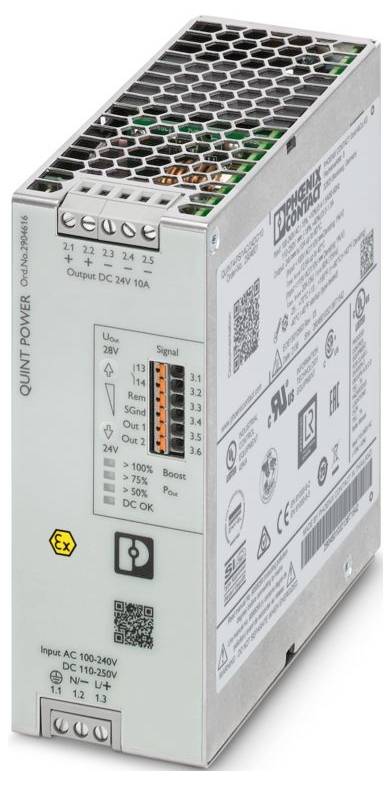

Phoenix Contact QUINT4-PS/1AC/24DC/10/+ napájanie, 24 V/DC, 10 A, 274 VA, výstupy 1 x

Objednávacie číslo:3579802

Nie je k dispozícii

Conrad Electronic

274 VA

skrutkovací

240 V/AC

24 V/DC

nastaviteľný

1 x

10 A

100 V/AC

Min.: 1

Násobky: 1

305,00 €^*

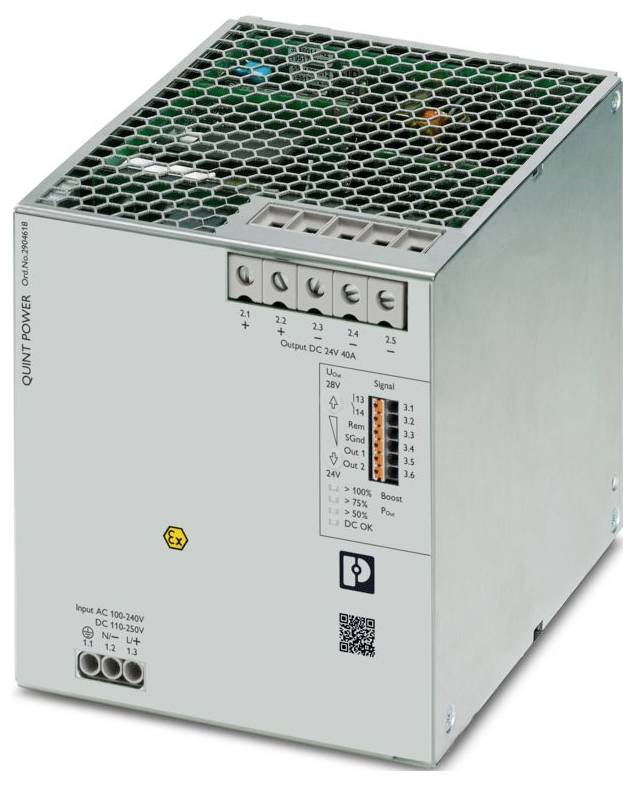

Phoenix Contact QUINT4-PS/1AC/24DC/40/+ napájanie, 24 V/DC, 40 A, 1072 VA

Objednávacie číslo:3579793

Nie je k dispozícii

Conrad Electronic

1072 VA

skrutkovací

240 V/AC

24 V/DC

nastaviteľný

40 A

100 V/AC

Min.: 1

Násobky: 1

615,00 €^*

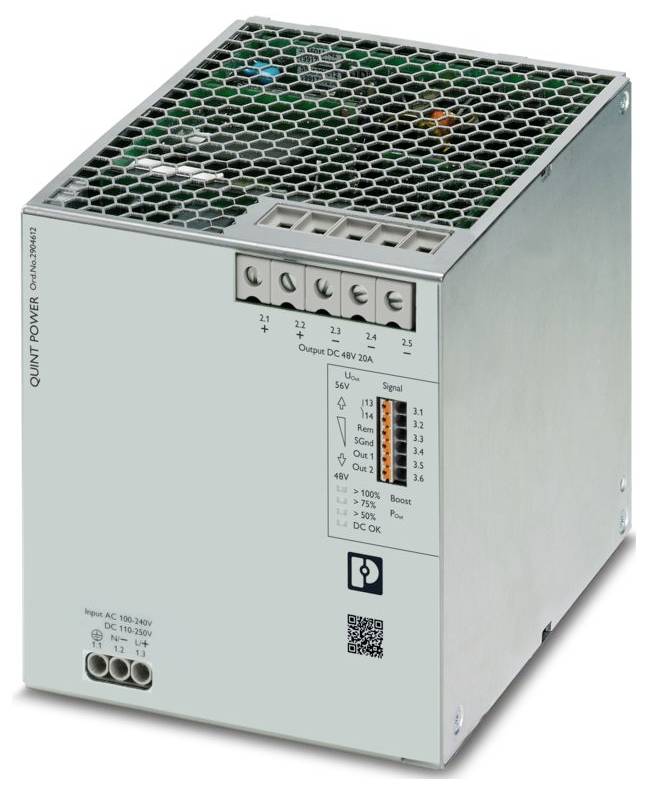

Phoenix Contact QUINT4-PS/1AC/48DC/20 napájanie, 48 V/DC, 20 A, 1060 VA

Objednávacie číslo:3579784

Nie je k dispozícii

Conrad Electronic

1060 VA

skrutkovací

240 V/AC

48 V/DC

nastaviteľný

20 A

100 V/AC

Min.: 1

Násobky: 1

595,00 €^*

Na stiahnutie

Datasheet

Datasheet 3564290 Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A, 240 W, výstupy 1 x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3564290 Phoenix Contact UNO2-PS/1AC/48DC/240W napájanie, 48 V/DC, 5 A, 240 W, výstupy 1 x

Popis

Primárny spínaný zdroj napájania, UNO POWER, skrutkové svorky, montáž na DIN lištu, vstup: 1-fázový, výstup: 48 V DC / 5 A, nastaviteľný od 42 V DC ... 56 V DC

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
