Name: Picotronic DG650-1-3(7x14)-ADJ-C50 70107111 bodový laser, klasa 2, 1 mW, 650 nm
Brand: Picotronic
SKU: 2987340
Availability: BackOrder

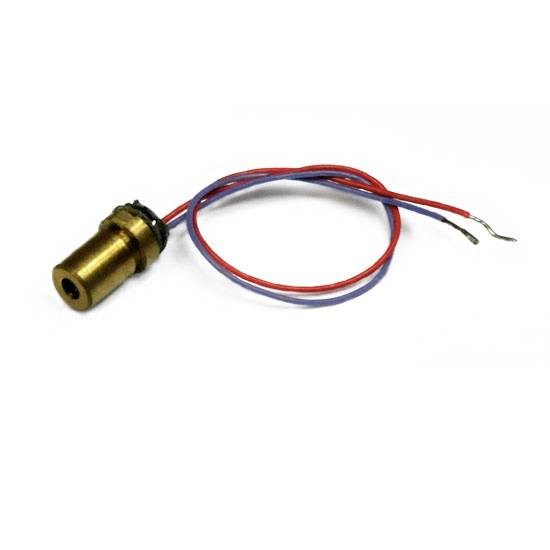

Zlatý laserový diódový modul s červenými a modrými pripojovaciemi drôtmi na bielom pozadí. Komponenty pre elektronické obvody.

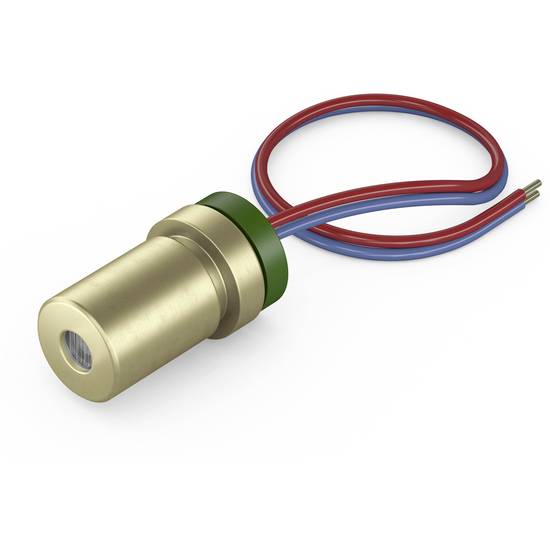

Malá valcovitá súčiastka so zlatým plášťom a dvoma káblami v červenej a modrej farbe pre elektrotechnické aplikácie.

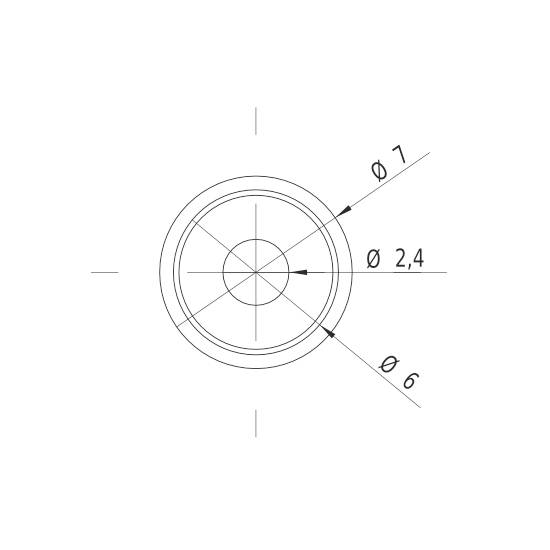

Technický výkres kruhu s tromi priemermi: 7 mm, 6 mm a 2,4 mm. Šrafované čiary vyznačujú rozmery.

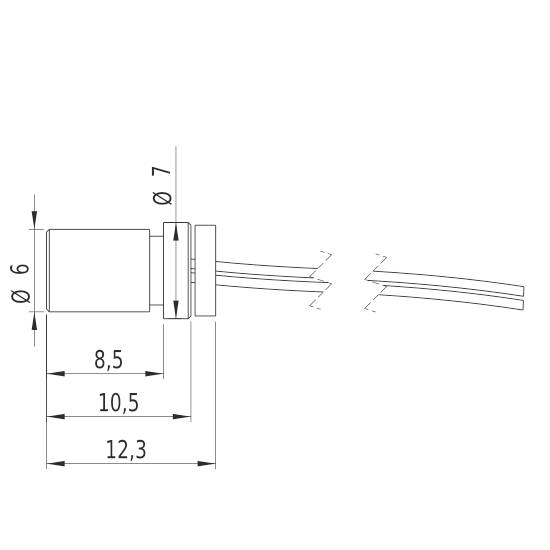

Technický výkres valcového konektora s rozmermi: priemer 6 mm, celková dĺžka 12,3 mm, priemer kábla 7 mm.

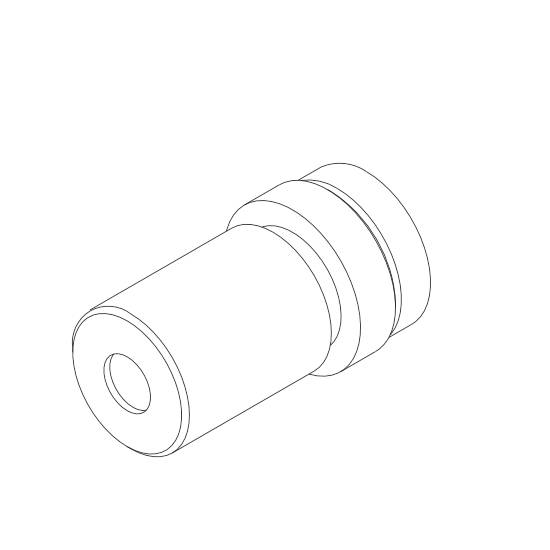

Technický výkres valcovitého potrubia so schodovitým zakončením a vnútorným zápichom. Možná reprezentácia spojovacej súčiastky.

1/5

Kategória výrobku

bodový laser

Vyžarovacia charakteristika

bodová

Vlnová dĺžka

650 nm

Výkon

1 mW

(Ø)

7 mm

Doručenie: Št 22. 10.

97 Ks

Počet

Celkom (31,99 € / kus)

31,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Nastaviteľný bodový laserový modul, červený, 650nm, 1mW, 3V DC, 7x14mm, trieda 2

Kategória lasera: 2
Vyžarovacia charakteristika: bodová

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 1mW
Životnosť: 5 000 hodín
prevádzková teplota: -20°C– 50 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: bod
Laserová trieda 2
Divergencia: G - 0,8 mrad
Pracovná vzdialenosť: 10 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: nastaviteľné
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+)Zaostrenie: nastaviteľné
Farba kábla GND: modrá
Dĺžka kábla: 50 mm
Výstupný priemer optiky: 2,5 mm

Kategória výrobku: bodový laser

Vyžarovacia charakteristika: bodová

Vlastnosti zaostrenie: nastaviteľný

Vlnová dĺžka: 650 nm

: 1 mW

(Ø): 7 mm

Dĺžka: 14 mm

Kategória lasera: 2

Divergencia lúča: 0.8 mrad

Pracovné odstup: 10 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 25 mA

Materiál: mosaz

Rozmer.: (Ø x d) 7 mm x 14 mm

Hmotnosť: 1.5 g

Spĺňa RoHS: áno

Max. teplota: 50 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987340 Picotronic DG650-1-3(7x14)-ADJ-C50 70107111 bodový laser, klasa 2, 1 mW, 650 nm

Informácie

Informácie 2987340 Picotronic DG650-1-3(7x14)-ADJ-C50 70107111 bodový laser, klasa 2, 1 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987340 Picotronic DG650-1-3(7x14)-ADJ-C50 70107111 bodový laser, klasa 2, 1 mW, 650 nm

Prevedenie

Nastaviteľný bodový laserový modul, červený, 650nm, 1mW, 3V DC, 7x14mm, trieda 2
Prevádzkové napätie 3 V DC
Laser triedy 2
Kompaktný dizajn
Nastaviteľné zaostrenie
Lacné lasery
Tento text bol preložený strojovo.

Popis

Prevedenie

Nastaviteľný bodový laserový modul, červený, 650nm, 1mW, 3V DC, 7x14mm, trieda 2
Prevádzkové napätie 3 V DC
Laser triedy 2
Kompaktný dizajn
Nastaviteľné zaostrenie
Lacné lasery
Tento text bol preložený strojovo.
