Name: Laserfuchs LFC650-5-12(9x20)45-F100 70109382 krížový laser, klasa 1, 3.5 mW, 650 nm
Brand: Laserfuchs
SKU: 2987331
Availability: BackOrder

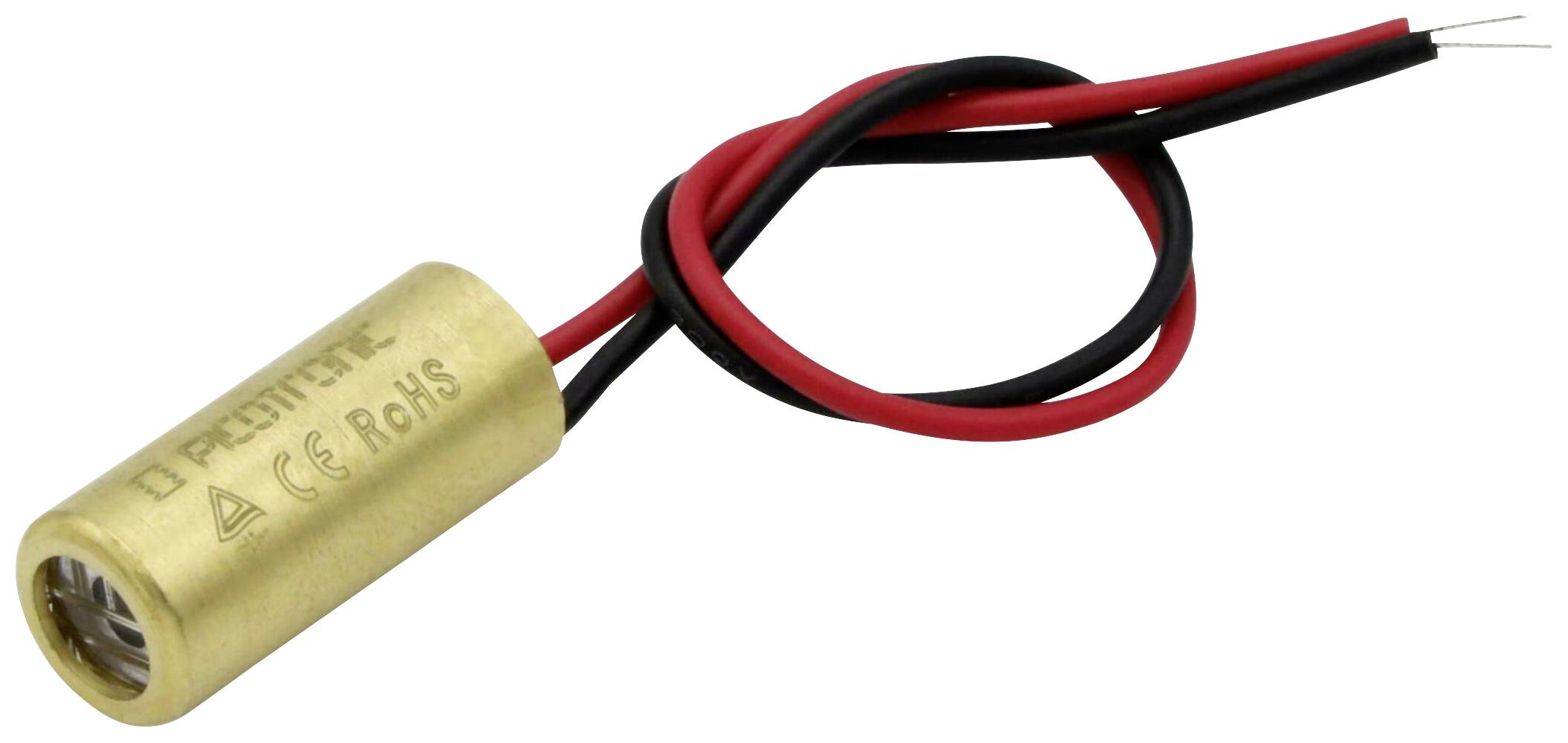

Malý valcovitý laserový modul s červenými a čiernymi napájacími káblami, vhodný pre technické aplikácie.

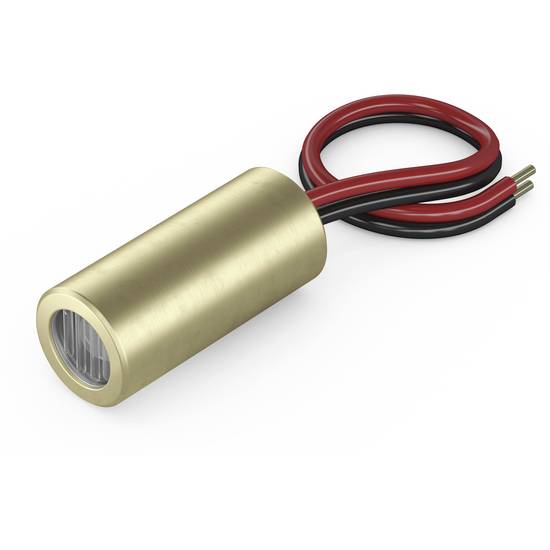

Valcové LED svetlo mosadznej farby s dvoma pripojenými káblami, červeným a čiernym, určené na elektrické pripojenie.

Hnedý balík s čiarovým kódom a červeným laserovým skenovaním, štítok s textom 'DE-DPD-0156'.

Technický výkres kruhu s dvoma priemermi: Ø9 označuje vonkajší kruh, Ø6 vnútorný kruh, centrovaný v obrázku.

Elektrotechnický prvok valcovitého tvaru s priemerom 9 mm, dĺžkou 20 mm, s dvomi výstupnými káblami.

Technický výkres valcového snímača s dvoma výstupnými káblami, zobrazuje tvar a pripojenie zariadenia.

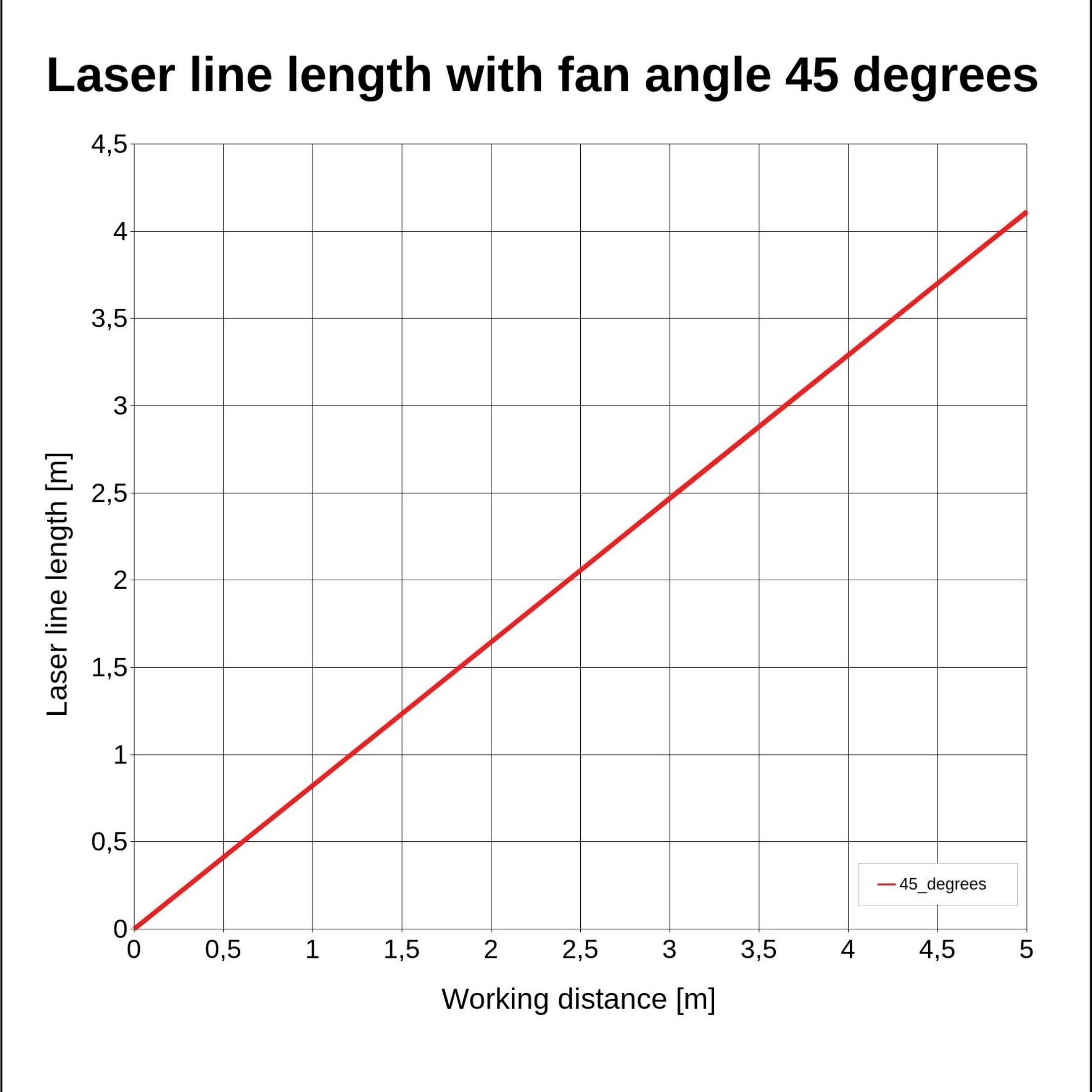

Graf zobrazuje lineárnu súvislosť medzi pracovnou vzdialenosťou (x-os, metre) a dĺžkou laserovej čiary pri uhle 45°.

1/7

Kategória výrobku

krížový laser

Vyžarovacia charakteristika

kříž

Vlnová dĺžka

650 nm

Výkon

3.5 mW

(Ø)

6 mm

Doručenie: Ut 3. 11.

194 Ks

Počet

Celkom (32,99 € / kus)

32,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Krížový laser, červený, 650nm, 5mW, 45°, laser triedy 1, ohnisko 0,1m, 3-12V DC, 9x20mm

červená
Kategória lasera: 1
Vyžarovacia charakteristika: kříž

Dodatočné informácie:

Technické parametre

Materiál: mosadz
Optický výkon: 3,5 mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 40 °C
Skladovacia teplota: -40°C - 80°C
Tvar nosníka: kríž
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 45°
Pracovná vzdialenosť: 0,1 m
Optika: Akrylová šošovka
Laserová technológia: dióda
Zaostrenie: pevné (100 mm)
Potenciál bývania: VDD(+)
Potenciál krytu: VDD(+) Zaostrenie: pevné (100 mm)
Farba kábla GND: čierna
Dĺžka kábla: 100 mm
Výstupný priemer optiky: 6 mm

Kategória výrobku: krížový laser

Vyžarovacia charakteristika: kříž

Vlastnosti zaostrenie: Fix Fokus 100 mm

Farba: červená

Vlnová dĺžka: 650 nm

: 3.5 mW

(Ø): 6 mm

Dĺžka: 20 mm

Kategória lasera: 1

Uhol otvorenia: 45°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 0.1 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 30 mA

Materiál: mosaz

Rozmer.: (Ø x d) 6 mm x 20 mm

Hmotnosť: 6 g

Spĺňa RoHS: áno

Šírka: 9 mm

Max. teplota: 40 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987331 Laserfuchs LFC650-5-12(9x20)45-F100 70109382 krížový laser, klasa 1, 3.5 mW, 650 nm

Informácie

Informácie 2987331 Laserfuchs LFC650-5-12(9x20)45-F100 70109382 krížový laser, klasa 1, 3.5 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987331 Laserfuchs LFC650-5-12(9x20)45-F100 70109382 krížový laser, klasa 1, 3.5 mW, 650 nm

Prevedenie

Krížový laser, červený, 650nm, 5mW, 45°, laser triedy 1, ohnisko 0,1m, 3-12V DC, 9x20mm
Typ LFC650-5-12(9x20)45-F100 je laser na premietanie červeného laserového kríža pri 650nm. Laser má veľmi kompaktný dizajn (9x20mm). Životnosť laserového modulu je väčšia ako 3000 hodín. Uhol otvorenia 45° vytvára laserový kríž dlhý 0,08 m vo vzdialenosti 0,1 m. Ako zdroj môžete použiť napríklad náš napájací zdroj LFNT-3. Tento krížový laser sa používa napríklad v nivelačných prístrojoch, laserových značkovacích systémoch a na presné polohovanie predmetov. Typickými oblasťami použitia sú nízkonákladové aplikácie. Tento modul spadá do laserovej triedy 1.
Charakteristika lúča: kríž, hrúbka čiary 1mm@0,1m;
Optický výkon: Laser triedy 1; Ohnisko 0,1 m
Kompaktný dizajn: 9x20mm; Uhol otvorenia: 45°; Odchýlka osi: do 3,0°
Uhol otvorenia (45°) vytvára laserovú čiaru s dĺžkou 0,08 m pri pracovnej vzdialenosti 0,1 m.
Pre aplikácie napríklad v laserových vodováhách, laserových značkovacích systémoch, robotike a výstavnom sektore. Napájanie 3V až 12V. Na napájanie môžete použiť napríklad náš zdroj Picotronic LFNT-3.
Tento text bol preložený strojovo.
