Name: Picotronic LH650-5-3(15x68)90 70124859 polohovací laser, klasa 1, 5 mW, 650 nm
Brand: Picotronic
SKU: 2987649
Availability: BackOrder

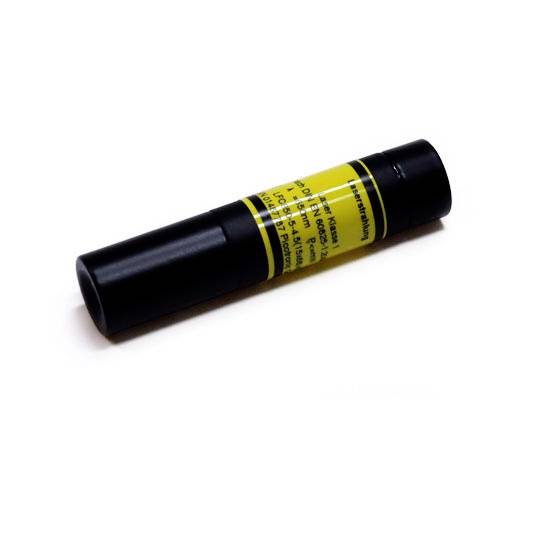

Čierny balzam na pery s žltou etiketou na bielom pozadí.

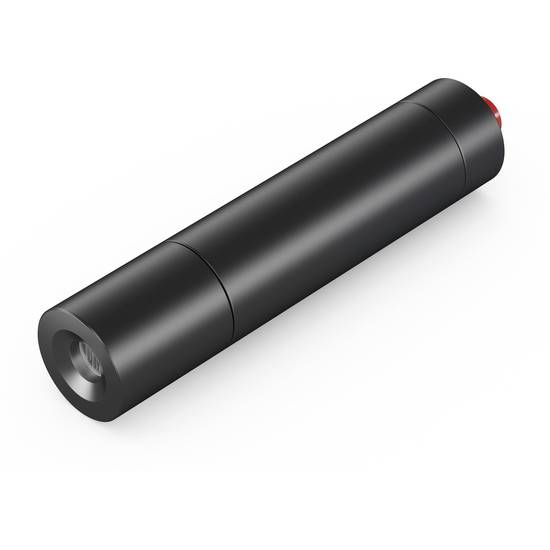

Čierny valcovitý predmet s červeným gombíkom na konci.

Čierny obdĺžnik s tenkou červenou vodorovnou čiarou uprostred.

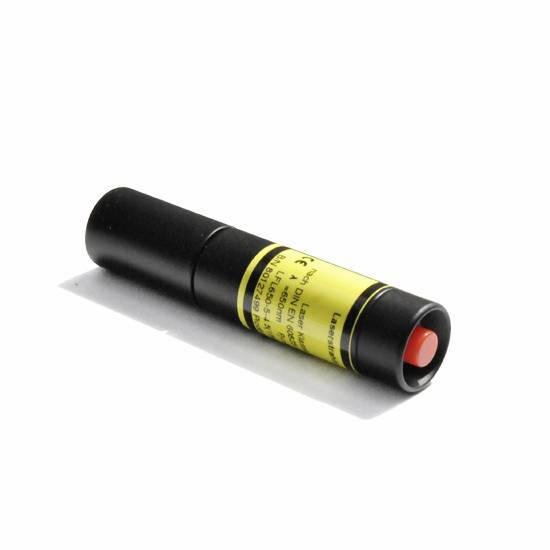

Čierny laserový ukazovateľ so žltou etiketou a červeným tlačidlom leží na bielom pozadí.

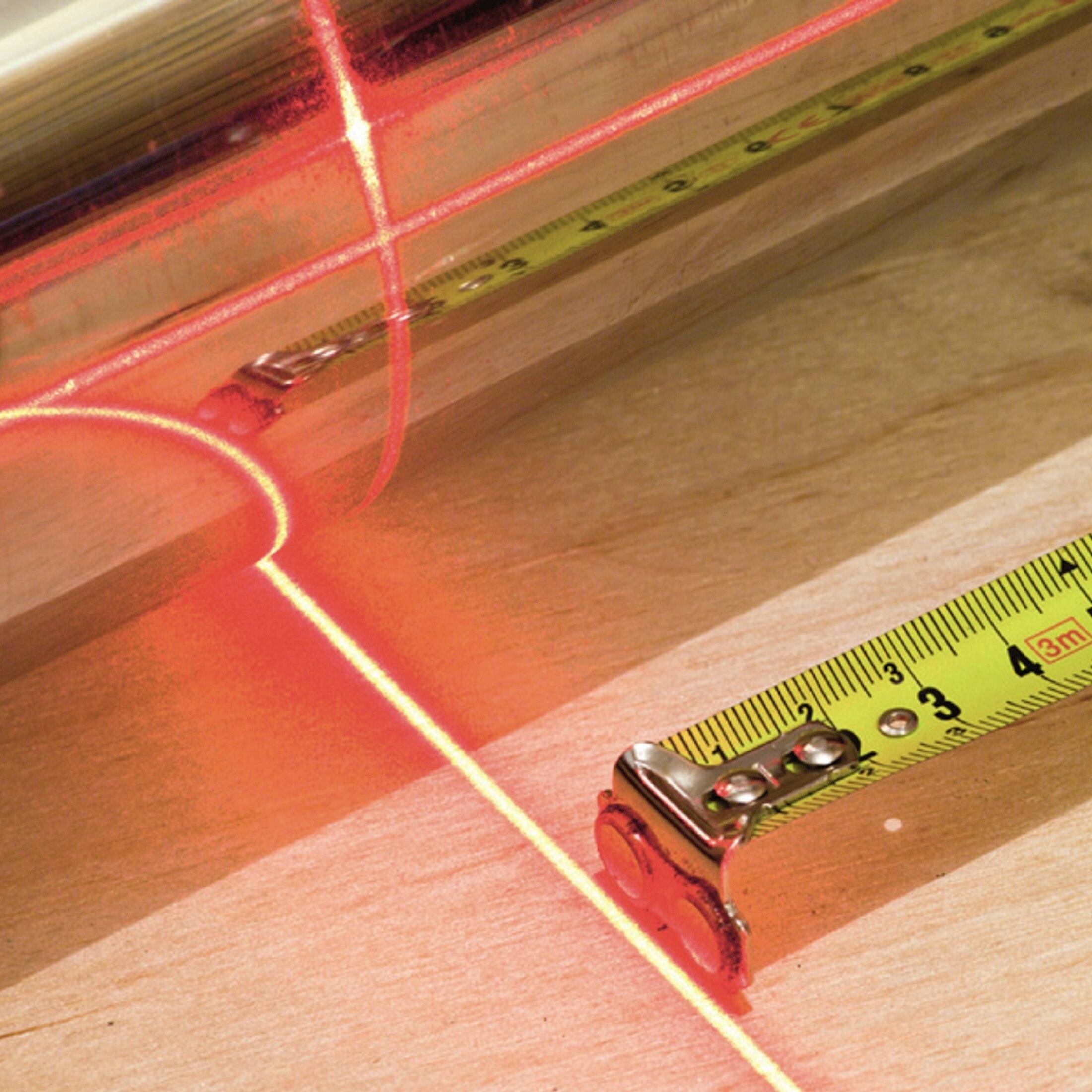

Meracie pásmo a červený laserový lúč smerujú na drevený povrch. Laser beží rovnobežne s pásmom, ktoré ukazuje dĺžku.

Technický nákres kruhu s tromi koncentrickými kruhmi. Vonkajší priemer 3,2 mm, čiara znázorňuje vnútorný priemer 0,7 mm.

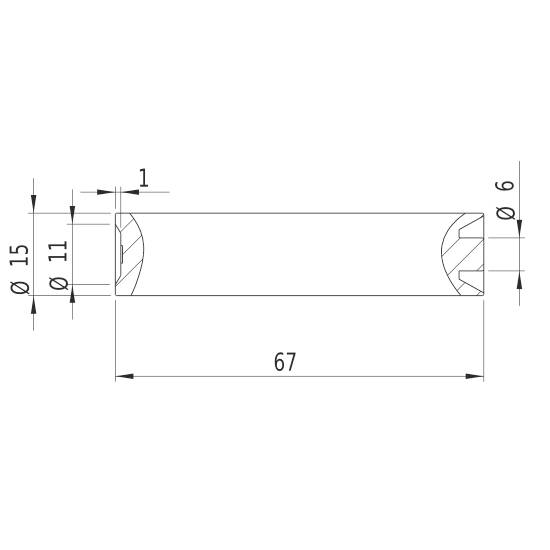

Technický výkres valcového objektu s priemerom 15 mm a dĺžkou 67 mm, bočný priemer 11 mm.

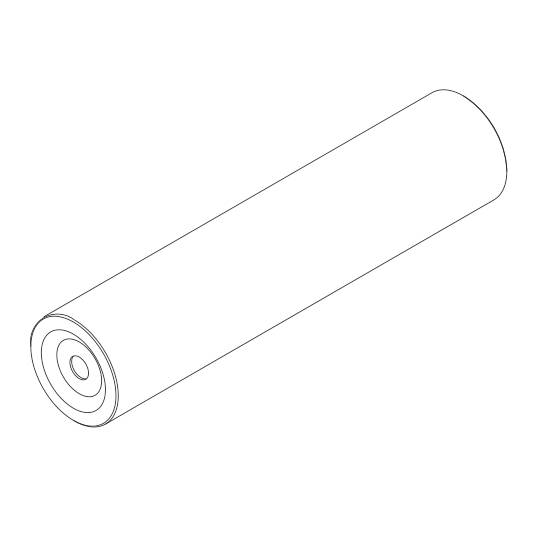

Jednoduchá lineárna kresba valcovitého objektu, ktorý je naklonený na jednu stranu, s koncentrickým vzorom na jednom konci.

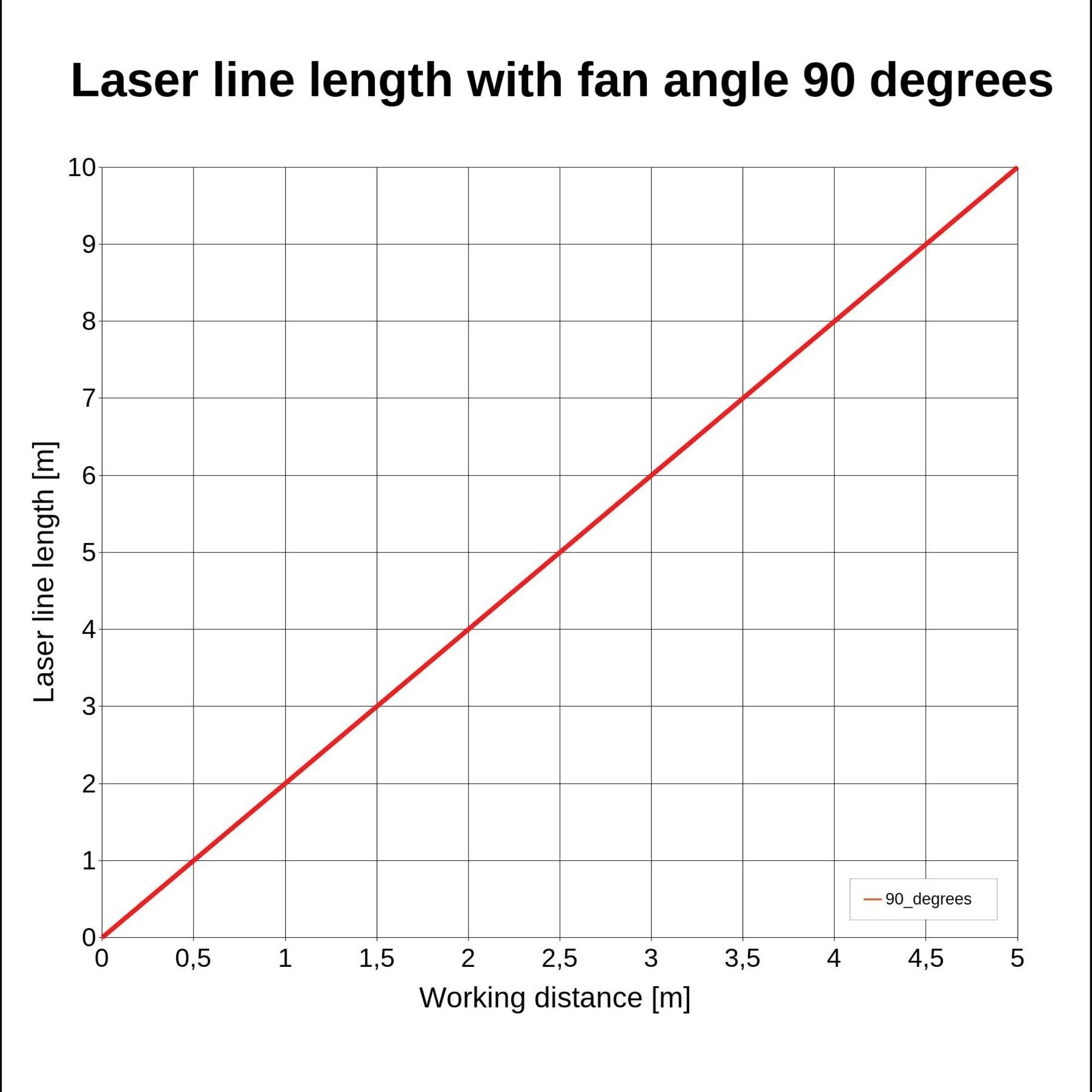

Diagram znázorňuje lineárny nárast dĺžky laserového lúča od 0 do 10 metrov so vzdialenosťou pracovnej plochy od 0 do 5 metrov pri uhle ventilátora 90 stupňov.

1/9

Kategória výrobku

polohovací laser

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

650 nm

Výkon

5 mW

(Ø)

15 mm

Doručenie: Št 3. 12.

Počet

Celkom (87,99 € / kus)

87,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, červený, 650nm, 5mW, 90°, laser triedy 1; Ohnisko 2m, 3V DC, 15x68mm, na batérie

Kategória lasera: 1
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Materiál: hliník
Optický výkon: 5mW
Životnosť: 3 000 hodín
prevádzková teplota: -20°C– 50 °C
Skladovacia teplota: -40°C - 80°C
Tvar lúča: čiara
Laserová trieda: 1
Divergencia: H - 1,0 mrad
Uhol otvorenia: 90°
Pracovná vzdialenosť: 2 m
Optika: Akrylová šošovka
Laserová technológia: single mode dióda
Zaostrenie: pevné (2000 mm)
Potenciál bývania: VDD(+)
Výstupný priemer optiky: 6 mm
Ochranná šošovka: áno

Kategória výrobku: polohovací laser

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: Fix Fokus 2000 mm

Vlnová dĺžka: 650 nm

: 5 mW

(Ø): 15 mm

Dĺžka: 68 mm

Kategória lasera: 1

Uhol otvorenia: 90°

Divergencia lúča: 1.0 mrad

Pracovné odstup: 2 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 20 mA

Materiál: hliník

Rozmer.: (Ø x d) 15 mm x 68 mm

Hmotnosť: 25 g

Spĺňa RoHS: áno

Max. teplota: 50 °C

Min. teplota: -20 °C

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2987649 Picotronic LH650-5-3(15x68)90 70124859 polohovací laser, klasa 1, 5 mW, 650 nm

Informácie

Informácie 2987649 Picotronic LH650-5-3(15x68)90 70124859 polohovací laser, klasa 1, 5 mW, 650 nm

Prehlásenie o zhode

Prehlásenie o zhode 2987649 Picotronic LH650-5-3(15x68)90 70124859 polohovací laser, klasa 1, 5 mW, 650 nm

Prevedenie

Čiarový laser, červený, 650nm, 5mW, 90°, laser triedy 1; Ohnisko 2m, 3V DC, 15x68mm, na batérie
Typ LH650-5-3(15x68)90 je laser na premietanie červenej laserovej čiary. Laserový modul vyžaruje žiarenie s vlnovou dĺžkou 650nm. Modul obsahuje 2 gombíkové články (LR44), ktoré sú súčasťou a umožňujú bezdrôtovú prevádzku na niekoľko hodín. Laser má veľmi kompaktný dizajn (15x68mm). Stlačte raz spínač na konci laserového modulu a laser sa natrvalo zapne. Opätovným stlačením sa laser opäť vypne. Uhol otvorenia (90°) vytvára laserovú čiaru s dĺžkou 4 m pri pracovnej vzdialenosti 2 m. Pre aplikácie v priemysle, remeslách, hobby alebo výstavných priestoroch. Tento modul spadá do laserovej triedy 1.
Západkový spínač: Stlačte raz spínač na konci laserového modulu a laser sa natrvalo zapne. Opätovným stlačením sa laser opäť vypne.
Charakteristika lúča: čiara, hrúbka čiary 2 mm @ 2 m
Optický výkon: 5mW (laser triedy 1); Ohnisko: 2m
Kompaktný dizajn: 15x68mm; Uhol otvorenia: 90°; Odchýlka osi do 3,0°; Uhol otvorenia (90°) vytvára laserovú čiaru s dĺžkou 4 m pri pracovnej vzdialenosti 2 m.
Pre prezentácie, umiestnenie predmetov a aplikácie v priemysle, remeslách, hobby alebo výstavných priestoroch. Dve gombíkové batérie LR44 sú súčasťou dodávky.
Dve batérie LR44 sú súčasťou dodávky.
Tento text bol preložený strojovo.
