PQ Plus UMD 96M digitálny panelový merač, Univerzálne meracie zariadenie - montáž na panel - M-Bus série UMD, 10.05.1013

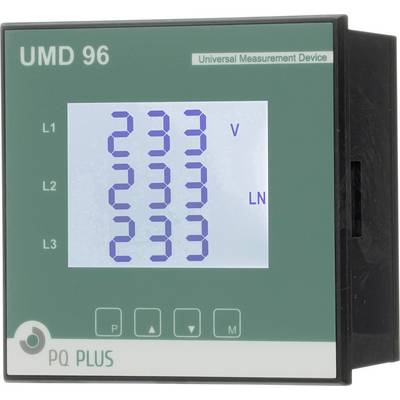

Meracie zariadenie 'UMD 96' zobrazuje napätia pre L1, L2, L3, a to po 233V, s ovládacími tlačidlami. Kryt s zeleným rámom.

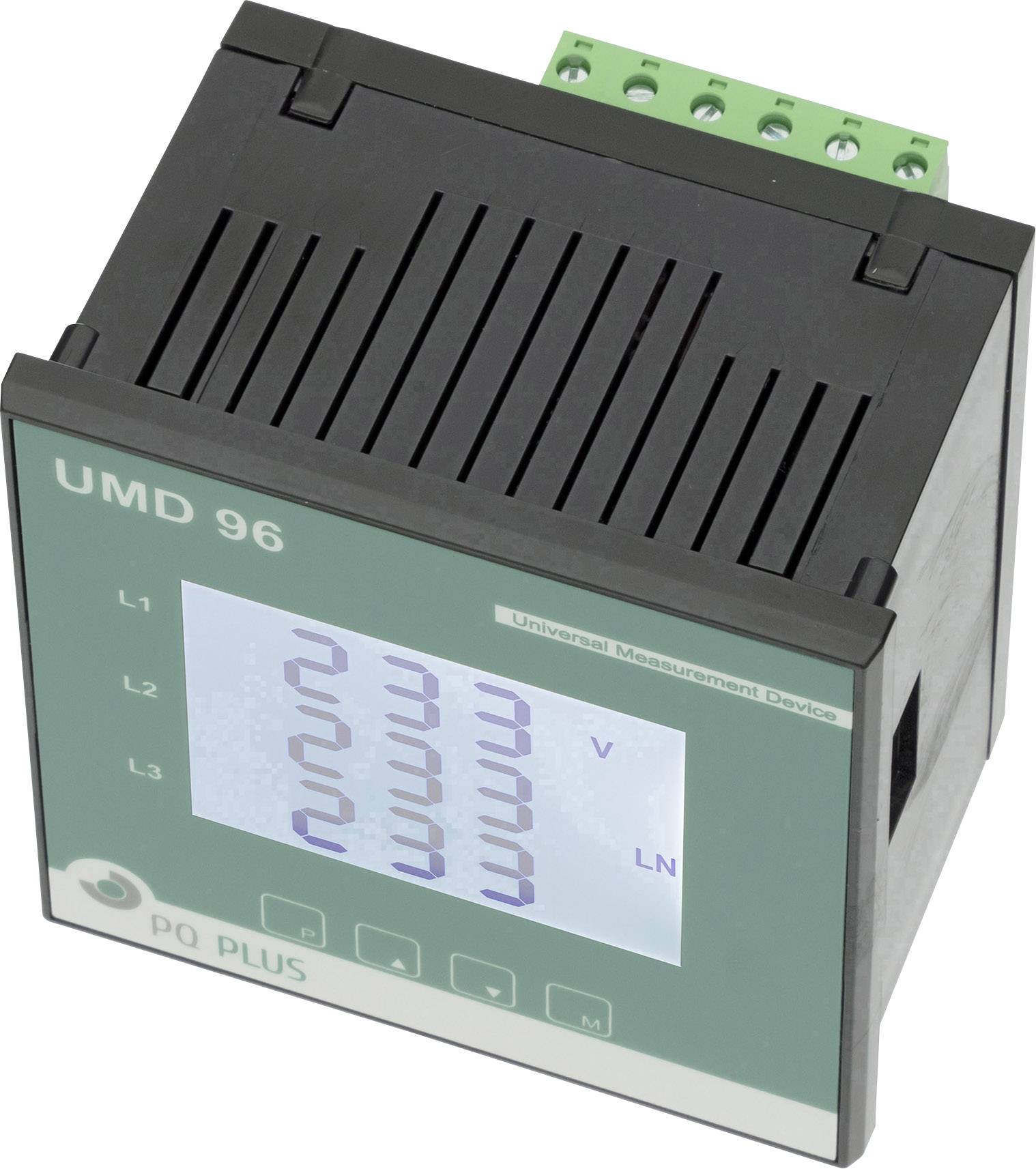

Elektrické meracie zariadenie s nápisom 'UMD 96'. Zobrazuje údaje elektrického obvodu. Hore sú zelené pripojovacie svorky.

Univerzálny merací prístroj, model 'UMD 96', zobrazuje údaje súvisiace s prúdom pre tri fázy (L1, L2, L3) na digitálnom displeji.

1/3

Datasheety: (PDF)

Doručenie: Po 14. 9.

2 Ks

Počet

Celkom (264,23 € / kus)

264,23 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Univerzálne meracie zariadenie - montáž na panel - M-Bus série UMD

4 kvadrantové merania; LED osvetlený displej; meranie integrovaného OS do 50. Harmonic U / I; 4 ovládacie tlačidlá; M-Bus

Technické parametre

Napájacie napätie: 90 - 275 V AC 80 - 350V DC Merané napätie: 8 - 620V LL

Kategória výrobku: digitálny panelový merač

Meracie funkcie: napätie AC
prúd
energia
kmitočet

Typ: UMD 96M

Technológia displeja: LCD

: IP40 (vpredu)

Montážna šírka: 92 mm

Montážna výška: 92 mm

Prevádzkové napätie: 230 V/AC

Rozmer.: (d x š x v) 58 x 96 x 96 mm

Hmotnosť: 400 g

Prevádzkové napätie max.: 275 V/AC
350 V/DC

Min. prevádzkové napätie: 90 V/AC
80 V/DC

Montážna hĺbka: 80 mm

Kategória merania: CAT III 300 V

Šírka: 96 mm

V: 96 mm

Dĺžka: 58 mm

Pripojenie: Skrutkovacie svorky

Miesta: 3

Zobrazenie: 3 riadky

Montážne rozmery: 96 x 96 mm

Napájanie: 230 V/AC

Na stiahnutie

Datasheet

Datasheet 1534220 PQ Plus UMD 96M digitálny panelový merač, Univerzálne meracie zariadenie - montáž na panel - M-Bus série UMD, 10.05.1013

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1534220 PQ Plus UMD 96M digitálny panelový merač, Univerzálne meracie zariadenie - montáž na panel - M-Bus série UMD, 10.05.1013

Popis

UMD 96M je výkonné meracie zariadenie na prednom paneli (96x96 mm) a nahrádza všetky analógové meracie zariadenia. Meria 3-fázový prúd a napätie v 6-kvadrantovom režime v triede 0,2, a teda pracuje v triede 0,5 s, ako aj všetky bežné sieťové premenné, napríklad harmonické až do 50. harmonického. Môže sa merať pomocou prúdových transformátorov s N / 5A a N / 1A. Univerzálne meracie zariadenie má osvetlený, veľký a ľahko čitateľný digitálny displej. Ovláda sa pohodlne pomocou 4 funkčných tlačidiel. Senzor PT100 je zabudovaný interne. Používa sa v sieťach 400V. UMD 96M má jeden digitálny vstup a 2 digitálne výstupy. a rozhranie s M-Bus. Softvér ENVIS sa používa na parametrizáciu a vizualizáciu zariadenia. Základná verzia systému ENVIS je zahrnutá v rozsahu dodávky bezplatne.

Tento text bol preložený strojovo.
