Renata 701114 držák knoflíkových batérií 1x CR 1220 horizontálne, povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

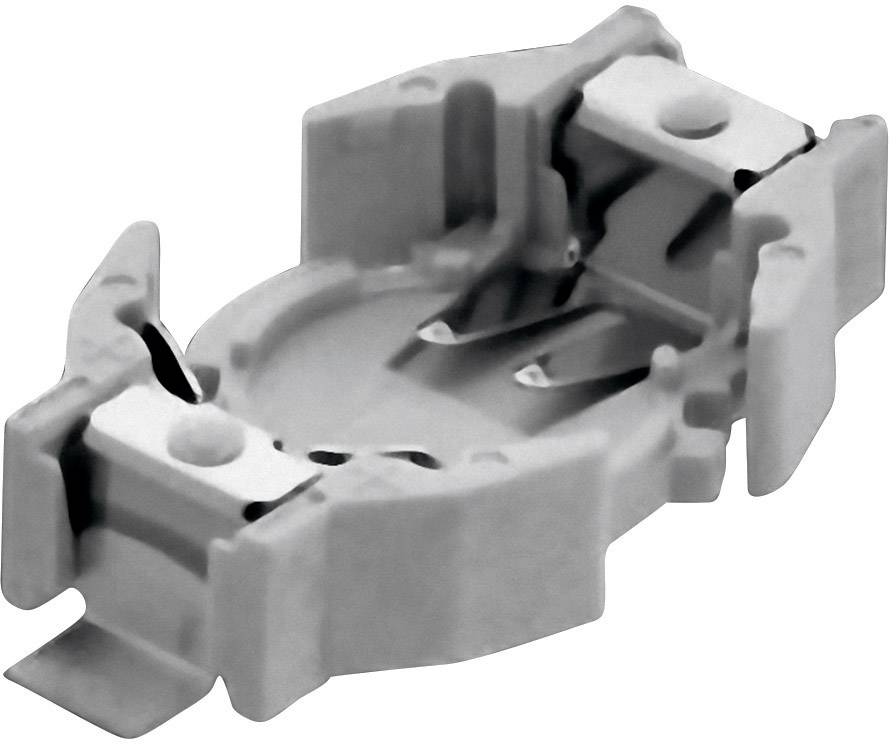

Detailný záber šedého, oválneho plastového krytu s viacerými úchytkami. Používa sa v elektronických zariadeniach.

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

396 Ks

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (1,46 € / kus)

1,46 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Držiak gombíkovej batérie SMTU1220-LF pre CR1220

Vhodný na automatickú montáž
Vhodné na pretavovacie spájkovanie
Ochrana pred zvyškovými prúdmi

Technické parametre

Kategória výrobku: držák knoflíkových batérií

Pripojenie: horizontálne
povrchová montáž SMD

Vhodné pre veľkosť batérie: CR 1220

Rozmer.: (d x š x v) 23.7 x 12.7 x 4.8 mm

Rozostup pinov: 21.1 mm

Počet článkov: 1

Dĺžka: 23.7 mm

Šírka: 12.7 mm

V: 4.8 mm

Materiál: kyseline odolný plast

Farba: biela

Prevedenie: SMT

Varianty(Všetky ceny sú bez DPH.)

Pripojenie

Rozostup pinov

Prevedenie

Vhodné pre veľkosť batérie

Rozmer.

Renata 701114 držák knoflíkových batérií 1x CR 1220 horizontálne, povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Objednávacie číslo:1009391

Tento produkt

horizontálnepovrchová montáž SMD

21.1 mm

SMT

CR 1220

(d x š x v) 23.7 x 12.7 x 4.8 mm

Renata 703301 držák knoflíkových batérií 1x CR 2032 horizontálne, povrchová montáž SMD (d x š x v) 32 x 16 x 5.4 mm

Objednávacie číslo:1009389

horizontálnepovrchová montáž SMD

29.4 mm

SMT

CR 2032

(d x š x v) 32 x 16 x 5.4 mm

Renata 700759 držák knoflíkových batérií 1x CR 2032 horizontálne, montáž THT (d x š x v) 24 x 23 x 6 mm

Objednávacie číslo:650588

horizontálnemontáž THT

10.15 mm

Spájkovacie kolíky, zvislé

CR 2032

(d x š x v) 24 x 23 x 6 mm

Renata 701105 držák knoflíkových batérií 1x CR 1225 horizontálne, montáž THT (d x š x v) 20.3 x 12.7 x 8 mm

Objednávacie číslo:650600

horizontálnemontáž THT

19 mm

Spájkovacie kolíky, vodorovné

CR 1225

(d x š x v) 20.3 x 12.7 x 8 mm

Renata 701115 držák knoflíkových batérií 1x CR 1225 horizontálne, povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Objednávacie číslo:650609

horizontálnepovrchová montáž SMD

15.8 mm

SMT

CR 1225

(d x š x v) 23.7 x 12.7 x 4.8 mm

Renata 701106 držák knoflíkových batérií 1x CR 2032 horizontálne, montáž THT (d x š x v) 28.5 x 20 x 8.7 mm

Objednávacie číslo:650612

horizontálnemontáž THT

27.2 mm

Spájkovacie kolíky, vodorovné

CR 2032

(d x š x v) 28.5 x 20 x 8.7 mm

Renata 701116 držák knoflíkových batérií 1x CR 2032 horizontálne, povrchová montáž SMD (d x š x v) 32 x 20 x 5.4 mm

Objednávacie číslo:650621

horizontálnepovrchová montáž SMD

29.4 mm

SMT

CR 2032

(d x š x v) 32 x 20 x 5.4 mm

Renata 701133 držák knoflíkových batérií 1x 357, LR 44 horizontálne, montáž THT (d x š x v) 19.9 x 12 x 7.4 mm

Objednávacie číslo:650647

horizontálnemontáž THT

18.65 mm

Spájkovacie kolíky, vodorovné

357LR 44

(d x š x v) 19.9 x 12 x 7.4 mm

Renata 701118 držák knoflíkových batérií 1x CR 2450N horizontálne, povrchová montáž SMD (d x š x v) 36.4 x 24.5 x 7.5 mm

Objednávacie číslo:650657

horizontálnepovrchová montáž SMD

33.8 mm

SMT

CR 2450N

(d x š x v) 36.4 x 24.5 x 7.5 mm

Renata 701112 držák knoflíkových batérií 1x CR 2450N, CR 2477N horizontálne, montáž THT (d x š x v) 30 x 29.5 x 8.4 mm

Objednávacie číslo:650659

horizontálnemontáž THT

25.4 mm

Spájkovacie kolíky, vodorovné

CR 2450NCR 2477N

(d x š x v) 30 x 29.5 x 8.4 mm

Na stiahnutie

Datasheet

Datasheet 1009391 Renata 701114 držák knoflíkových batérií 1x CR 1220 horizontálne, povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1009391 Renata 701114 držák knoflíkových batérií 1x CR 1220 horizontálne, povrchová montáž SMD (d x š x v) 23.7 x 12.7 x 4.8 mm

Popis

Robustný, ľahký a vyrobený z tepelne odolného plastu vystuženého sklenenými vláknami. Ľahká a rýchla výmena batérie a bezpečné držanie.

Tento text bol preložený strojovo.

Prevedenie

Vhodné pre automatickú montáž (SMT)
Bezpečne držte gombíkovú bunku
Automatické pripojenie batérie je možné
Jasné oddelenie spojov
Ochrana proti skratu
Ochrana proti prepólovaniu (polarizácia)
Ochrana pred zvyškovými prúdmi
Robustná štruktúra
Vhodné na pretavovacie spájkovanie
Materiál držiaka: žiaruvzdorný LCP plnený sklenenými vláknami
Horľavosť UL 94 VO
Kontakty batérie: pružina z nehrdzavejúcej ocele AISI 301, povrchová úprava niklom. Kontinuálne pocínovaná spájkovacia plocha, hrúbka najmenej 5 μm
Kontaktný odpor medzi kontaktmi a článkom batérie menší ako 100 mΩ (merané pri AC 1 kHz; v závislosti od materiálu krytu batérie)
Schválenie UL
Číslo súboru UL E218732
Rozsah prevádzkových teplôt: -40 až +100 ° C
