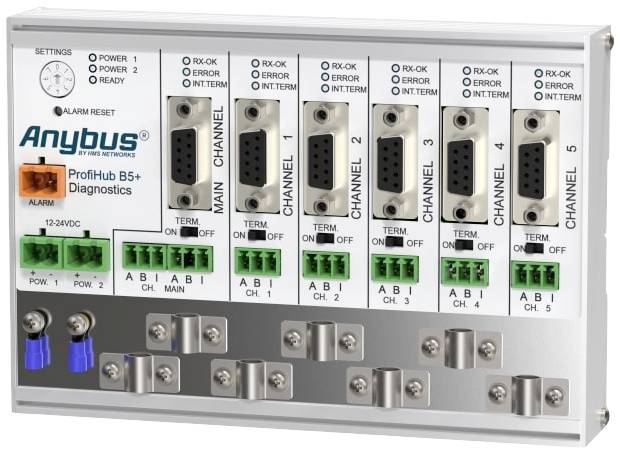

repeater / opakovač Anybus ProfiHub B5+R Prevádzkové napätie: 12 V/DC, 24 V/DC
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
28 Ks
Počet
Celkom (1 410,57 € / kus)
1 410,57 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Opakovač ProfiHub B5+R
- Inštalácia a odstránenie otrokov počas prebiehajúcej prevádzky
- Každý kanál je odolný proti skratu
- Kompaktný a robustný dizajn
- Displej s indikáciou stavu a chýb pre každý kanál
- Konektory DB9 a skrutkové svorky je možné kombinovať
- Vhodné pre všetky káble DP
- Vlastná topológia siete
- Siete ľahko rozšíriteľné
- Šetrí náklady
Technické parametre
- Kategória výrobku
repeater / opakovač
- Typ
ProfiHub B5+R
- Prevádzkové napätie
12 V/DC
24 V/DC
- Max. prevádzková teplota
+70 °C
- Min. prevádzková teplota
-25 °C
- Prevádzkové napätie
12-24 V/DC
- Prevádzková teplota
-25 do +70 °C
- Rozmer.
(š x v) 113 mm x 35 mm
- V
35 mm
- Šírka
113 mm
- Číslo výrobcu
17020R
- Príkon prúdu
275 mA pri napájaní 24 V
Na stiahnutie
Datasheet
Datasheet 2986318 repeater / opakovač Anybus ProfiHub B5+R Prevádzkové napätie: 12 V/DC, 24 V/DC
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2986318 repeater / opakovač Anybus ProfiHub B5+R Prevádzkové napätie: 12 V/DC, 24 V/DC
Prehlásenie o zhode
Prehlásenie o zhode 2986318 repeater / opakovač Anybus ProfiHub B5+R Prevádzkové napätie: 12 V/DC, 24 V/DC
Popis
Opakovač ProfiHub B5+R
ProfiHub B5+R je pokročilý, flexibilný a robustný opakovač IP20 pre inštalácie Profibus DP. Môže sa použiť na vytváranie dlhých odbočných línií a chrbticových štruktúr s hviezdicovými alebo stromovými štruktúrami v prostrediach IP20.
PROFIBUS DP je vysokorýchlostná komunikačná zbernica s prísnymi technickými smernicami týkajúcimi sa odbočiek, pretože napríklad prípadné odrazy môžu ľahko viesť k narušeniu komunikácie. Ak je potrebné nastaviť ostrohy alebo hviezdicové segmenty, zvyčajne si to vyžaduje nákladné investície do opakovačov.
ProfiHub B5+R je inovatívny komponent pre takéto aplikácie; tvorí dokonalé ekonomické riešenie pre zriadenie spoľahlivých odbočiek vo vysokorýchlostných sieťach DP. Má funkčnosť priehľadného 5-násobného opakovača s galvanicky oddelenými kanálmi. To umožňuje budovať sieťové štruktúry s rozšírenými odbočkami, z ktorých každá samostatne obsluhuje až 31 zariadení a môže mať rovnakú dĺžku ako hlavná zbernicová linka. ProfiHub B5+R obnovuje správy, ktoré prichádzajú na jeden kanál a preposiela ich na všetky ostatné kanály (topológia kuracích nôh).
Keďže ProfiHub B5+R vytvára galvanicky oddelené segmenty, zariadenia je teraz možné demontovať a inštalovať počas prevádzky. Okrem toho sa elektrické rušenie na zbernici a EMC rušenie na vedľajšom vedení nerozšíri do ostatných segmentov. Inteligentné logické a izolačné obvody ProfiHub B5+R zaisťujú, že sa bitová šírka nemení. To znamená, že neexistujú žiadne obmedzenia pre sériové prepojenie so zariadeniami ProfiHub. Logika automaticky rozpozná aj prenosovú rýchlosť.
Pre uľahčenie montáže je ukončenie integrované pomocou zakončovacích odporov a je možné ho zapnúť/vypnúť. Je možné zvoliť aj princíp uzemnenia: priame alebo kapacitné uzemnenie. ProfiHubs sú napájané 10-32 V DC (k dispozícii sú aj verzie pre 110/230 V AC). Na riešenie problémov, údržbu a uvedenie do prevádzky majú ProfiHub zvonka displej, ktorý zobrazuje stav jednotlivých kanálov (Data a Error).
Tento text bol preložený strojovo.
ProfiHub B5+R je pokročilý, flexibilný a robustný opakovač IP20 pre inštalácie Profibus DP. Môže sa použiť na vytváranie dlhých odbočných línií a chrbticových štruktúr s hviezdicovými alebo stromovými štruktúrami v prostrediach IP20.
PROFIBUS DP je vysokorýchlostná komunikačná zbernica s prísnymi technickými smernicami týkajúcimi sa odbočiek, pretože napríklad prípadné odrazy môžu ľahko viesť k narušeniu komunikácie. Ak je potrebné nastaviť ostrohy alebo hviezdicové segmenty, zvyčajne si to vyžaduje nákladné investície do opakovačov.
ProfiHub B5+R je inovatívny komponent pre takéto aplikácie; tvorí dokonalé ekonomické riešenie pre zriadenie spoľahlivých odbočiek vo vysokorýchlostných sieťach DP. Má funkčnosť priehľadného 5-násobného opakovača s galvanicky oddelenými kanálmi. To umožňuje budovať sieťové štruktúry s rozšírenými odbočkami, z ktorých každá samostatne obsluhuje až 31 zariadení a môže mať rovnakú dĺžku ako hlavná zbernicová linka. ProfiHub B5+R obnovuje správy, ktoré prichádzajú na jeden kanál a preposiela ich na všetky ostatné kanály (topológia kuracích nôh).
Keďže ProfiHub B5+R vytvára galvanicky oddelené segmenty, zariadenia je teraz možné demontovať a inštalovať počas prevádzky. Okrem toho sa elektrické rušenie na zbernici a EMC rušenie na vedľajšom vedení nerozšíri do ostatných segmentov. Inteligentné logické a izolačné obvody ProfiHub B5+R zaisťujú, že sa bitová šírka nemení. To znamená, že neexistujú žiadne obmedzenia pre sériové prepojenie so zariadeniami ProfiHub. Logika automaticky rozpozná aj prenosovú rýchlosť.
Pre uľahčenie montáže je ukončenie integrované pomocou zakončovacích odporov a je možné ho zapnúť/vypnúť. Je možné zvoliť aj princíp uzemnenia: priame alebo kapacitné uzemnenie. ProfiHubs sú napájané 10-32 V DC (k dispozícii sú aj verzie pre 110/230 V AC). Na riešenie problémov, údržbu a uvedenie do prevádzky majú ProfiHub zvonka displej, ktorý zobrazuje stav jednotlivých kanálov (Data a Error).
Tento text bol preložený strojovo.
