Revopoint Trackit Optical Tracking 3D skener
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (5 202,44 € / kus)
5 202,44 €
bez DPH.
Doprava zadarmo
Hlavné benefity
3D skener
- Skenovanie bez značiek s optickým sledovaním – nie sú potrebné žiadne značky.
- Dvojitý modrý laserový systém pre maximálnu detailnosť na rôznych povrchoch
- Automatická kalibrácia pomocou dvojosového gimbalu pre konštantnú presnosť
- Rám z uhlíkových vlákien – ľahký, robustný a navrhnutý pre nepretržité priemyselné použitie
- Objemová presnosť až do 0,02 mm + 0,04 mm × L (m)
- Integrovaná RGB kamera pre fotorealistické zachytávanie textúr
- Kompatibilné so softvérom Revo Track, Revo Design a Revo Measure
Technické parametre
- Kategória výrobku
3D skener
- Svetelný zdroj
laser
- Max. skenovacie veľkosť
300 cm
- Min. skenovacie veľkosť
50 mm
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3779707 Revopoint Trackit Optical Tracking 3D skener
Popis

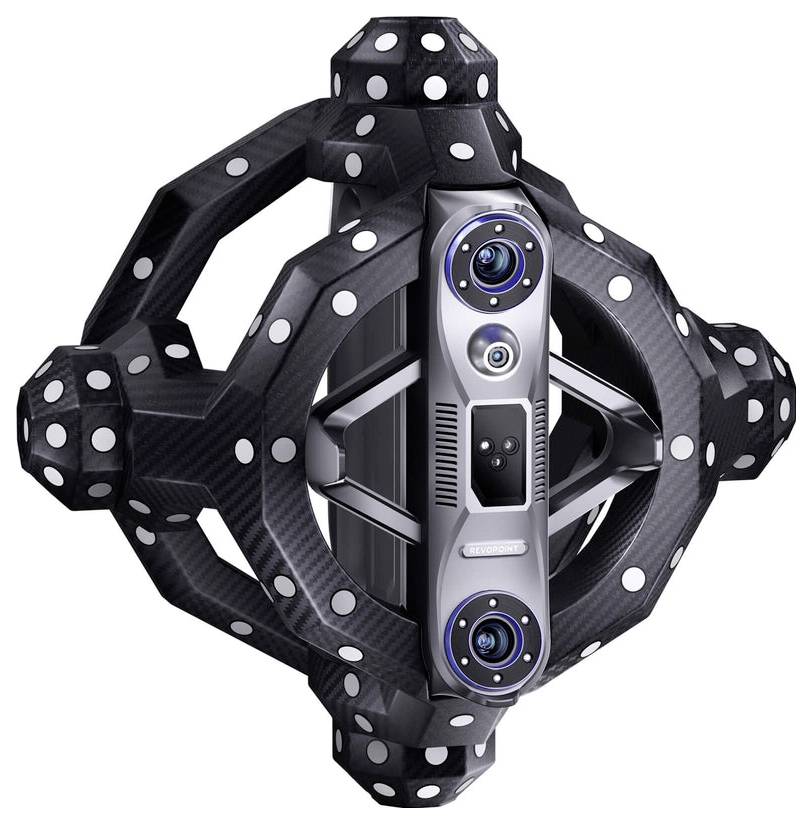

Optický sledovací 3D skener Revopoint Trackit
Presné 3D skenovanie bez použitia značiek pre priemyselné aplikácie
Optický sledovací 3D skener Revopoint Trackit nanovo definuje efektivitu a presnosť v profesionálnom 3D skenovaní. Vďaka optickému sledovaniu, detekcii duálneho modrého laseru a plne automatickej kalibrácii umožňuje presné a reprodukovateľné výsledky – od malých súčiastok až po objekty s veľkým objemom. Ideálne pre reverzné inžinierstvo, kontrolu kvality a pracovné postupy skenovania do CAD v priemysle, dizajne a výrobe.
Kľúčové výhody
Skenovanie bez značiek: Optické sledovanie nahrádza značky a znižuje námahu pri príprave.
Dvojitý modrý laser: Vysoká úroveň detailov na širokej škále povrchov.
Automatická kalibrácia: Dvojosový gimbal zaisťuje konštantnú presnosť merania.
Vhodné pre priemyselné použitie: Ľahký, pevný rám z uhlíkových vlákien pre nepretržitú prevádzku.
Vysoká produktivita: Rýchlosť merania až 1,5 milióna bodov/s.
Dvojitý modrý laser pre maximálne detaily
30 krížových laserov: Rýchla detekcia plochy – aj na tmavých alebo lesklých materiáloch bez striekaného náteru.
Jednoriadkový režim: Presné detaily pre otvory, medzery, ozubené kolesá alebo zložité štruktúry.
Výsledok: detailné 3D modely s vysokou presnosťou povrchu – ideálne pre CAD porovnania a metrologické analýzy.
Automatická kalibrácia – presnosť stlačením tlačidla.
Dvojosový gimbalový systém vykonáva kalibráciu plne automaticky. Chyby spôsobené manuálnym zásahom sú eliminované; každé skenovanie prebieha za optimálnych podmienok. To šetrí čas a zaisťuje konzistentnú presnosť merania.

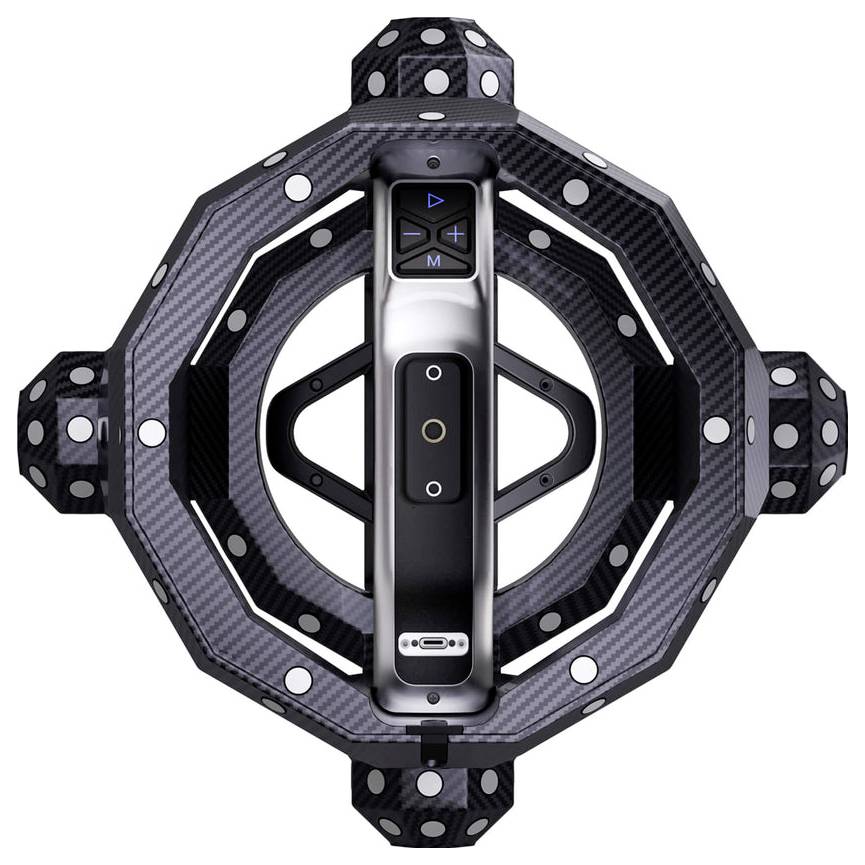

Ľahký, robustný a vhodný na priemyselné použitie

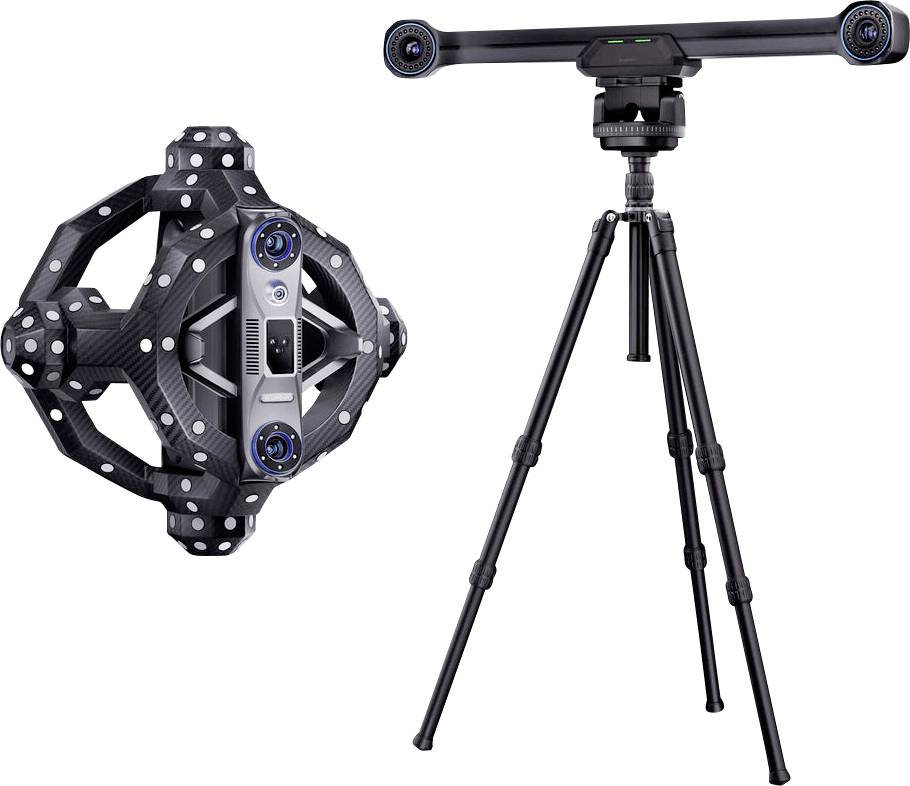

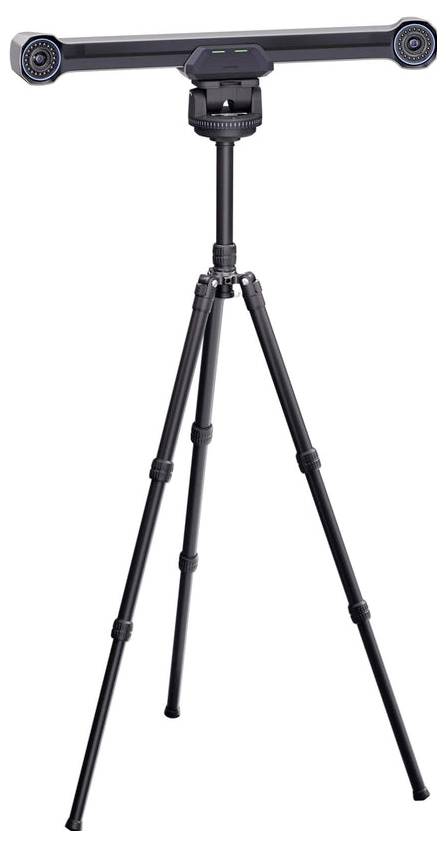

Skener je zabudovaný do jednodielneho rámu z uhlíkových vlákien – rozmerovo stabilného a torzne tuhého. Modulárna konštrukcia so 6 m pripojovacím káblom a pohyblivou základňovou stanicou umožňuje flexibilnú detekciu aj veľkých objektov bez straty presnosti.
Realistické zachytenie textúr
Integrovaná RGB kamera s vysokým rozlíšením vytvára fotorealistické textúry. Dáta je možné použiť priamo v Revo Measure alebo Revo Design na analýzu, dokumentáciu alebo integráciu CAD.
Zachytávanie farieb: V reálnom čase
Formáty: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Softvérový ekosystém
Revo Track: Skenujte, upravujte, kalibrujte s náhľadom naživo a optimalizáciou v reálnom čase.
Revo Design: CAD postprocessing (porovnateľné s QUICKSURFACE Lite) na prevod skenovaných dát do parametrických modelov.
Revo Measure: Presná meracia technológia pre kontrolu kvality (GD&T, kontrola rozmerov, objem/plocha, analýza odchýlok, export protokolov o meraní).
Priemyselná integrácia – 3D skenovací systém Trackit Robot
V kombinácii so šesťosovým kolaboratívnym robotom umožňuje Trackit plne automatizované 3D skenovanie zložitých komponentov s priemerom až 0,5 m s presnosťou až 0,05 mm. Ideálne pre sériové merania, automatizované testovacie procesy a roboticky asistovanú výrobu.
