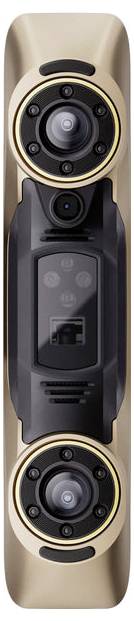

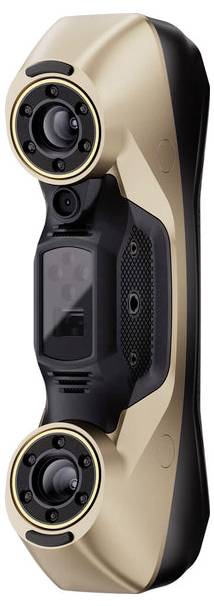

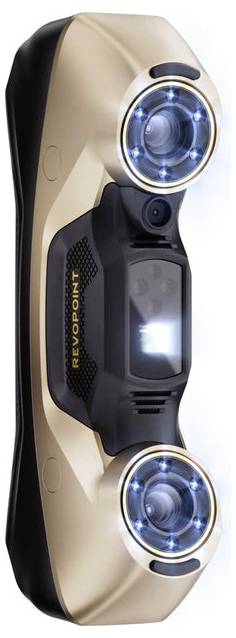

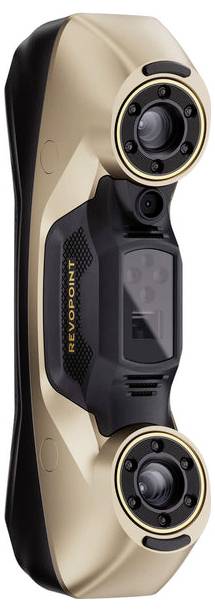

Revopoint MetroY Ultra Standard Edition 3D skener

3D skener Revopoint MetroY Ultra

Revopoint MetroY Ultra je vysoko presný 3D skener na bezkontaktnú digitalizáciu malých až stredne veľkých súčiastok. Systém, navrhnutý pre meracie úlohy, zabezpečenie kvality, reverzné inžinierstvo, rýchle prototypovanie a aditívnu výrobu, kombinuje laserové skenovanie na báze modrého svetla so štruktúrovaným svetlom, vysokou rýchlosťou skenovania a overiteľnou objemovou presnosťou. Vďaka tomu je skener obzvlášť vhodný pre priemyselné aplikácie, kde sú presné 3D dáta, reprodukovateľné výsledky a robustné testovacie procesy kľúčové.

Vyvinuté pre presné 3D merania a priemyselné testovacie procesy
MetroY Ultra je dôsledne navrhnutý pre 3D meraciu technológiu. Jeho objemová presnosť 0,015 mm + 0,04 mm x D (m) umožňuje zachytenie zložitých geometrií pre následné meranie, validáciu a výrobné rozhodnutia. V spojení s voliteľným alebo od vydania závislým overením na mieste je možné kontrolovať a dokumentovať výkon skenera v reálnom čase.

Kľúčové výhody na prvý pohľad
5 režimov skenovania modrým svetlom pre rôzne geometrie a povrchy komponentov
Objemová presnosť: 0,015 mm + 0,04 mm x D (m)
Vysoká rýchlosť: až 90 snímok za sekundu
Vysokovýkonný zber údajov: až 3 000 000 bodov/s
Štruktúrované svetlo bez značkovača s až 7 000 000 bodmi/s
Skenovanie tmavých alebo lesklých povrchov bez skenovacieho spreja v laserových režimoch
Bezdrôtové skenovanie cez Wi-Fi 6 so živou spätnou väzbou
Vonkajšie laserové skenovanie s intenzitou osvetlenia až 100 000 luxov
HD RGB kamera pre farebné 3D modely
Softvér Revo Metro Scan pre Windows a macOS
Revo Measure pre certifikované 3D meranie a kontrolu v edícii CMM

5 režimov skenovania pre rôzne geometrie a povrchy
Revopoint MetroY Ultra využíva päť režimov skenovania modrým svetlom na spoľahlivé zachytenie rôznych geometrií a povrchov komponentov. To umožňuje flexibilné prispôsobenie skenera reálnym testovacím a digitalizačným úlohám. Vysokorýchlostný režim s 34 krížovými čiarami je určený pre rýchly zber údajov na plochých, lesklých alebo tmavých povrchoch. Režim detailov s 15 rovnobežnými čiarami zachytáva jemné detaily, hrany a zložité povrchové štruktúry s výnimočnou presnosťou. Režim Hlboké diery s jednou čiarou bol vyvinutý pre ťažko dostupné oblasti, ako sú hlboké diery, priehlbiny, drážky a mriežkové štruktúry.

Štruktúrované svetlo a automatický otočný tanier pre reprodukovateľné výsledky
Pre geometrie obrobkov s početnými prvkami je k dispozícii režim štruktúrovaného svetla s plným poľom bez použitia značiek. To umožňuje rýchlu a presnú digitalizáciu bez značkovacích bodov, až do 7 000 000 bodov za sekundu. V kombinácii s dvojosovým otočným stolom generuje MetroY Ultra vysoko presné a opakovateľné 3D modely jediným stlačením tlačidla. Toto je obzvlášť dôležité pre štandardizované testovacie postupy, sériové komponenty a opakujúce sa úlohy digitalizácie. Pre režimy štruktúrovaného svetla vrátane automatického otáčania je na tmavých alebo lesklých povrchoch potrebný skenovací sprej.

Overiteľná presnosť merania a zabezpečenie kvality
MetroY Ultra nie je len 3D skener na snímanie geometrie, ale nástroj na overiteľné 3D meranie. Certifikovaná guľôčková doska z uhlíkových vlákien umožňuje kontrolu objemovej presnosti priamo na mieste a v reálnom čase. Softvér porovnáva sken s individuálnym metrologickým súborom guľovej dosky, vypočíta objemovú odchýlku a potvrdí výkon systému. Táto funkcia je obzvlášť dôležitá pre používateľov v oblasti zabezpečenia kvality, testovacích laboratórií, riadenia výroby a všade tam, kde je potrebné, aby boli výsledky meraní sledovateľné a štandardizované.

Rozdiel medzi štandardnou a CMM edíciou
Štandardná edícia: Obsahuje 3D skener Revopoint MetroY Ultra pre vysoko presné 3D skenovanie, reverzné inžinierstvo, digitalizáciu a priemyselný zber dát.
CMM Edition: Rozširuje skener o funkcie pre overiteľné 3D meranie a profesionálnu kontrolu.
Súčasťou balenia je guľôčková doska: Iba edícia CMM obsahuje certifikovanú guľôčkovú dosku z uhlíkových vlákien na testovanie objemovej presnosti v reálnom čase na mieste.
Revo Measure je súčasťou balenia: Súčasťou balenia CMM je aj 1-ročná licencia na Revo Measure s metrologickými algoritmami certifikovanými PTB pre testovacie a meracie úlohy založené na normách.
Štandardná verzia bez meracej sady: Guľôčková doska a meradlo Revo nie sú súčasťou štandardnej verzie a v prípade potreby sa musia zakúpiť samostatne.
Pre koho je vhodná: Štandardná edícia je ideálna na 3D skenovanie, reverzné inžinierstvo a prípravu digitálnych modelov. CMM Edition je tou správnou voľbou pre zabezpečenie kvality, testovanie komponentov, inšpekčné správy a dokumentované procesy merania.

Revo Measure pre certifikované 3D meranie a kontrolu
Súčasťou balenia CMM Edition je softvér Revo Measure s ročnou licenciou. Riešenie je založené na metrologických algoritmoch certifikovaných PTB a podporuje testovacie procesy založené na štandardoch pre náročné inžinierske pracovné postupy a pracovné postupy kontroly kvality. Z zachytených 3D skenovaných údajov je možné odvodiť overiteľné merania, aby sa presne analyzovali odchýlky medzi cieľovou a skutočnou hodnotou. Na účely dokumentácie a komunikácie je možné exportovať profesionálne správy vo formáte PDF s nameranými údajmi, diagramami odchýlok a farebnými grafmi.

Súčasťou balenia je bezplatný softvér Revo Metro Scan
Bezplatný softvér Revo Metro vám umožňuje vytvárať 3D skeny v štyroch krokoch: skenovanie, spracovanie, úprava a export. Softvér je dostupný pre Windows a macOS a podporuje výstup vo formátoch PLY, OBJ, STL, ASC, 3MF, GLTF a FBX. Podrobné nastavenia skenovania umožňujú cielené riadenie získavania mračna bodov. Počas procesu skenovania monitorovanie mračna bodov v reálnom čase zabezpečuje okamžitú detekciu chýbajúcich oblastí.

Flexibilné pracovné postupy pre 3D skenovanie, reverzné inžinierstvo a aditívnu výrobu
Po získaní údajov je možné surové údaje automaticky spracovať alebo manuálne optimalizovať pomocou nástrojov na fúziu a vytváranie sietí. Pre následné spracovanie sú k dispozícii funkcie výberu, čistenia, vyhladzovania, zjednodušovania a vypĺňania dier. Vďaka tomu sa MetroY Ultra bezproblémovo integruje do digitálnych pracovných postupov v oblasti 3D tlače, CAD, reverzného inžinierstva a aditívnej výroby.

Bezdrôtové skenovanie a spätná väzba v reálnom čase
Skener podporuje bezdrôtové skenovanie cez Wi-Fi 6. Sken sa prenáša v reálnom čase do počítača, ktorého výpočtový výkon sa využíva. Zároveň je možné živý obraz zobraziť na koncovom zariadení alebo monitore prostredníctvom Revo Mirror. To umožňuje okamžitú identifikáciu slepých miest alebo neúplných oblastí a ich priame opätovné skenovanie. Revo Mirror je kompatibilný so systémami Windows, macOS, iOS a Android.

Vhodné aj na vonkajšie laserové skenovanie v náročných svetelných podmienkach

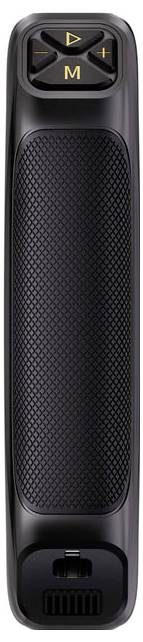

Revopoint MetroY Ultra je určený na vonkajšie laserové skenovanie pri okolitom osvetlení až do 100 000 luxov. To znamená, že systém je možné používať aj v náročných svetelných podmienkach, napríklad počas skenovania v blízkosti výroby alebo vonku. Súčasťou balenia je batériový grip, ktorý umožňuje až 2,5 hodiny nepretržitého skenovania a výrazne rozširuje rozsah použitia.

Real Color pre farebné a realistické 3D modely
MetroY Ultra zachytáva skutočné farebné informácie a textúry povrchu prostredníctvom integrovanej HD-RGB kamery. Výsledkom sú farebné 3D modely s vysokým vizuálnym dopadom. Tieto farebné dáta je možné použiť aj v programe Revo Measure na prezentáciu meracích protokolov a hodnotení živším a profesionálnejším spôsobom. To predstavuje jasnú pridanú hodnotu pre aplikácie vo vývoji produktov, dokumentácii, vizualizácii alebo digitálnej archivácii.

Presná kalibrácia a skenovanie do CAD
Súčasťou dodávky je fotolitografická kalibračná doska, ktorá zaisťuje presnosť a spoľahlivosť skenera. Táto pravidelná kalibrácia je obzvlášť dôležitá v profesionálnom prostredí, kde sú potrebné konzistentné výsledky skenovania a reprodukovateľné merania. Revo Design je k dispozícii na ďalšie spracovanie 3D skenovaných dát do CAD modelov. Softvér podporuje úpravu sietí, voľné modelovanie, parametrické modelovanie a kompletné pracovné postupy skenovania do CAD pre reverzné inžinierstvo, vývoj produktov a priemyselný dizajn.
