Rigol DSA815-TG bez certifikátu

Spektrumový analyzátor Rigol DSA 815 zobrazuje frekvenčnú analýzu na displeji s tabuľkou peak hodnôt a ovládacími tlačidlami na pravej strane.

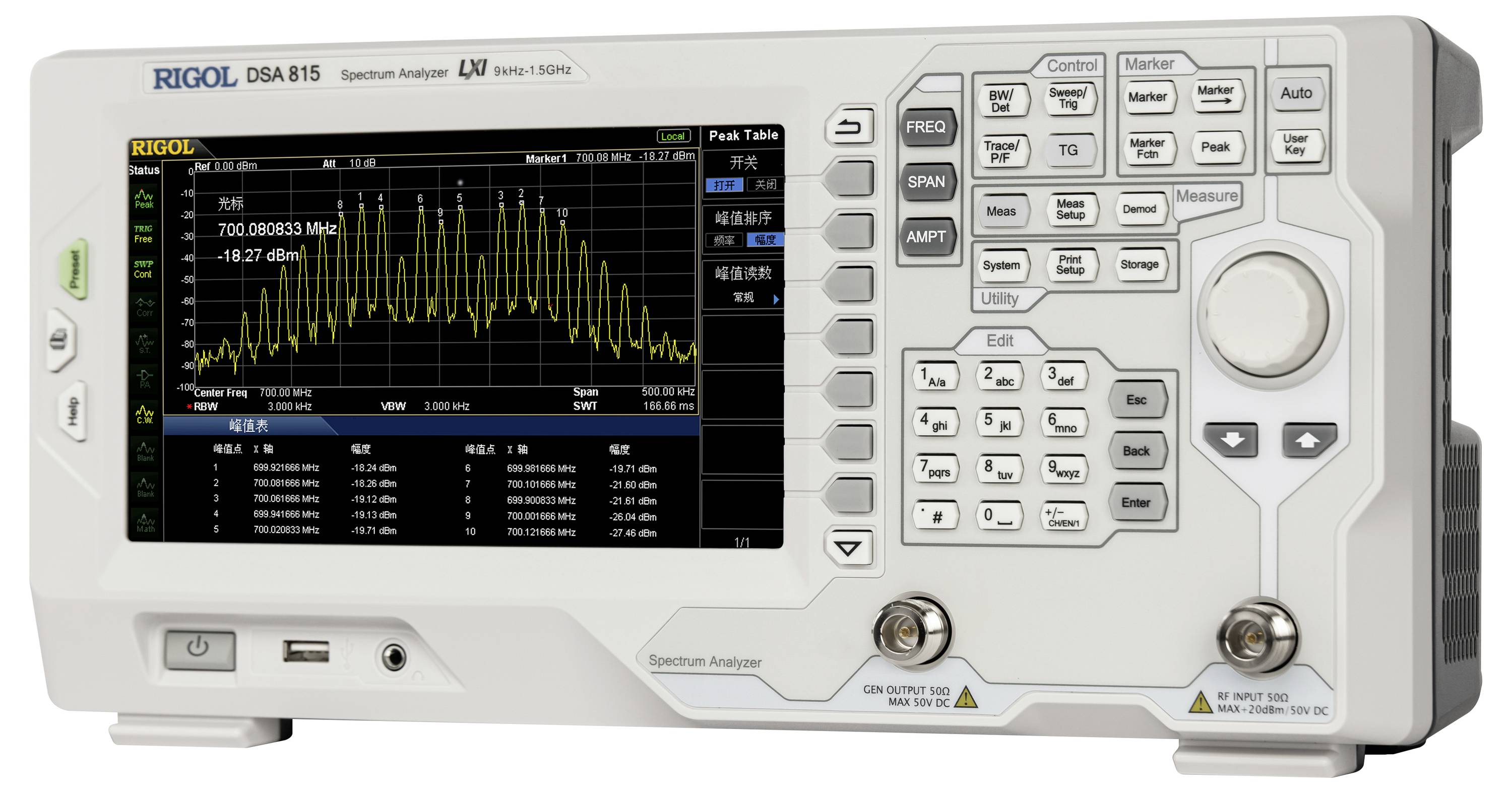

Spektrálny analyzátor s digitálnym displejom zobrazuje frekvenčnú analýzu s vrcholovými hodnotami. Ovládacie prvky sú umiestnené napravo.

Spektrálny analyzátor s digitálnym displejom zobrazuje frekvenčnú analýzu. Veľa tlačidiel a veľká obrazovka s grafickým zobrazením.

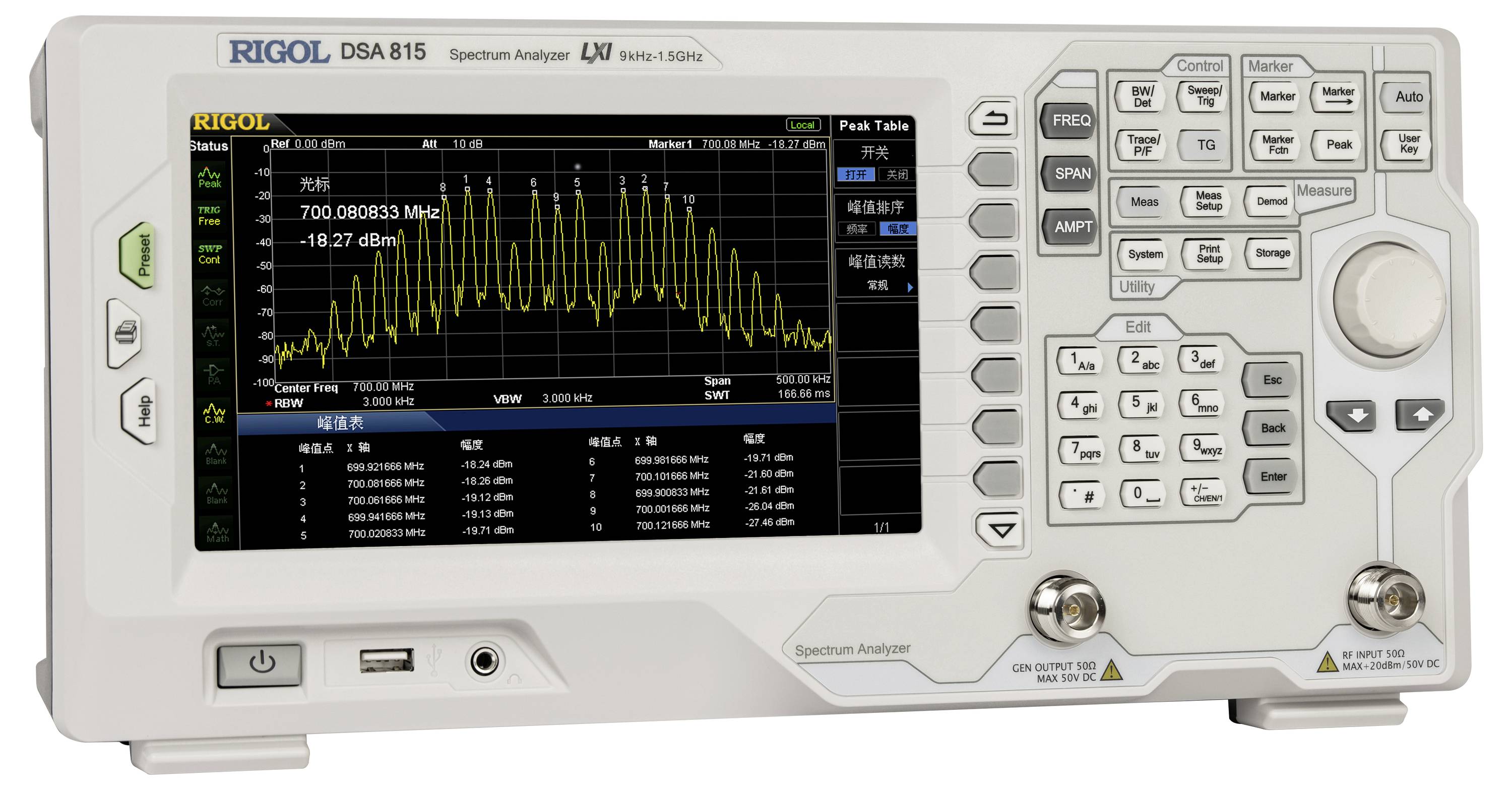

Spektrálny analyzátor zobrazuje žlté frekvenčné spektrum na obrazovke. Namerané hodnoty: 700,088931 MHz pri -18,27 dBm. Tlačidlá na pravej strane.

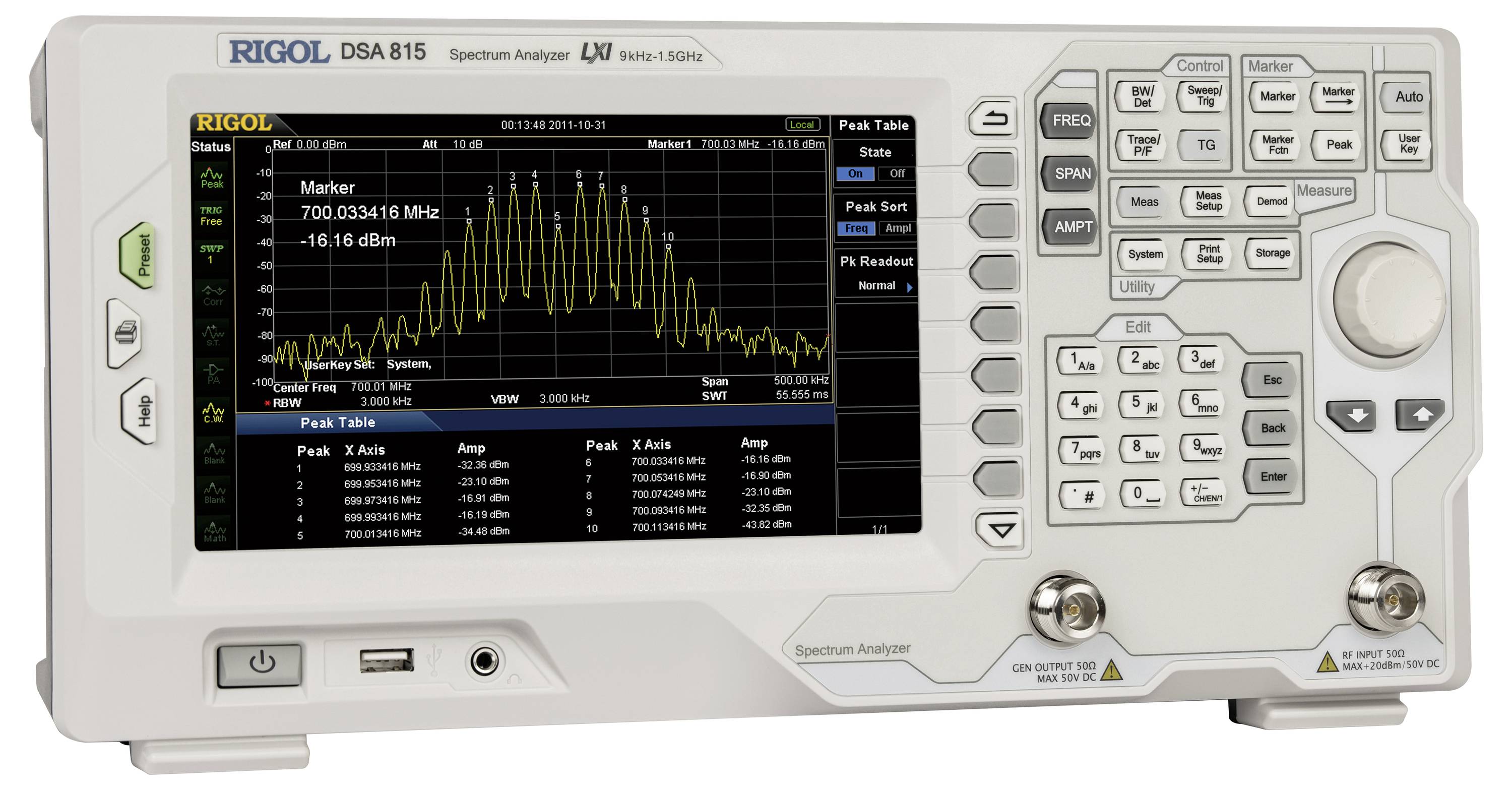

Spektrálny analyzátor na pracovnej ploche, zobrazujúci frekvenčnú krivku pri 700 MHz. Ovládacie prvky a displej s viacerými indikátormi sú viditeľné.

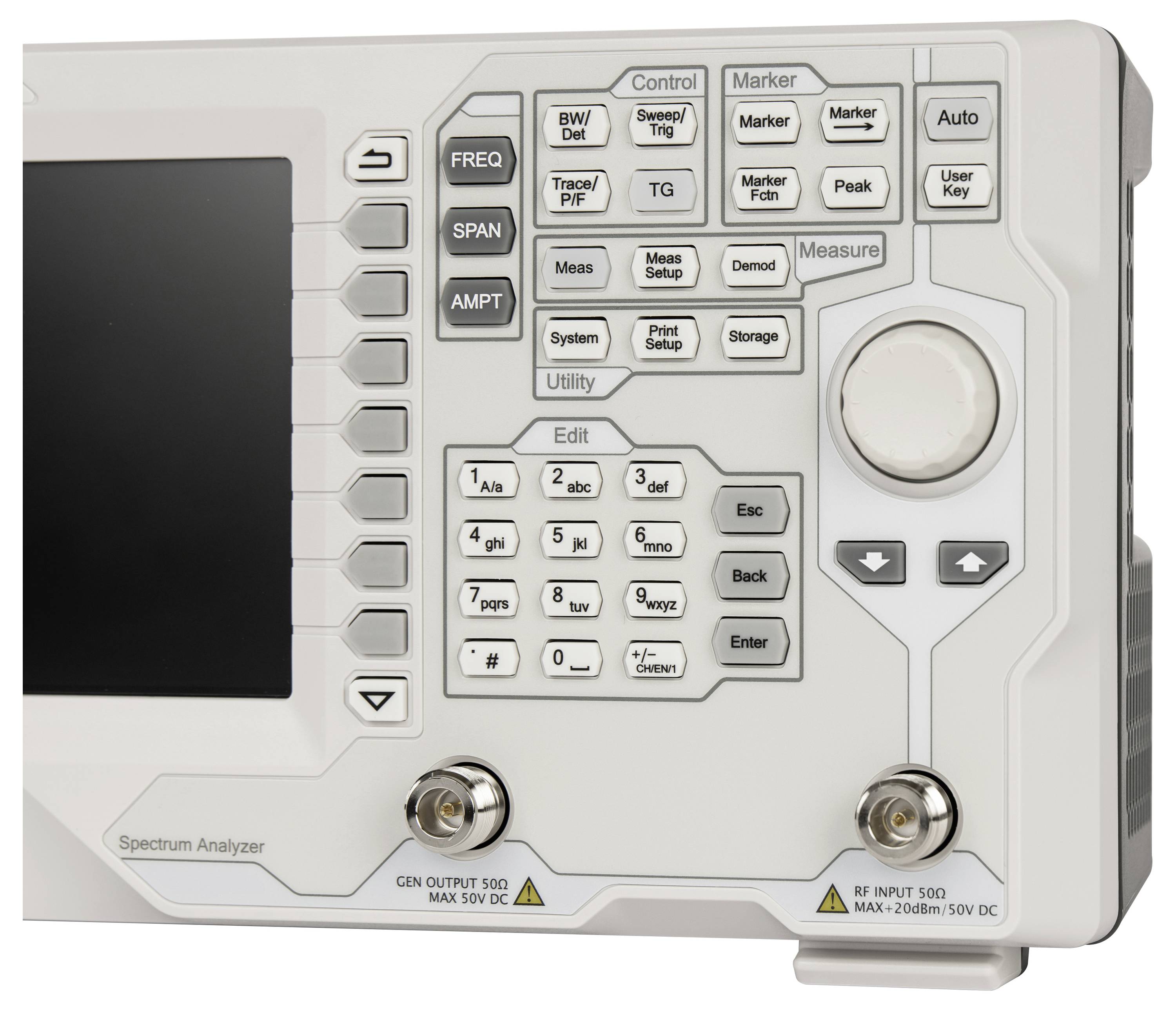

Spektrálny analyzátor je zariadenie s displejom a početným funkčným tlačidlám na analýzu frekvencie a amplitúdy. Hlavné ovládacie prvky sú číslované a označené.

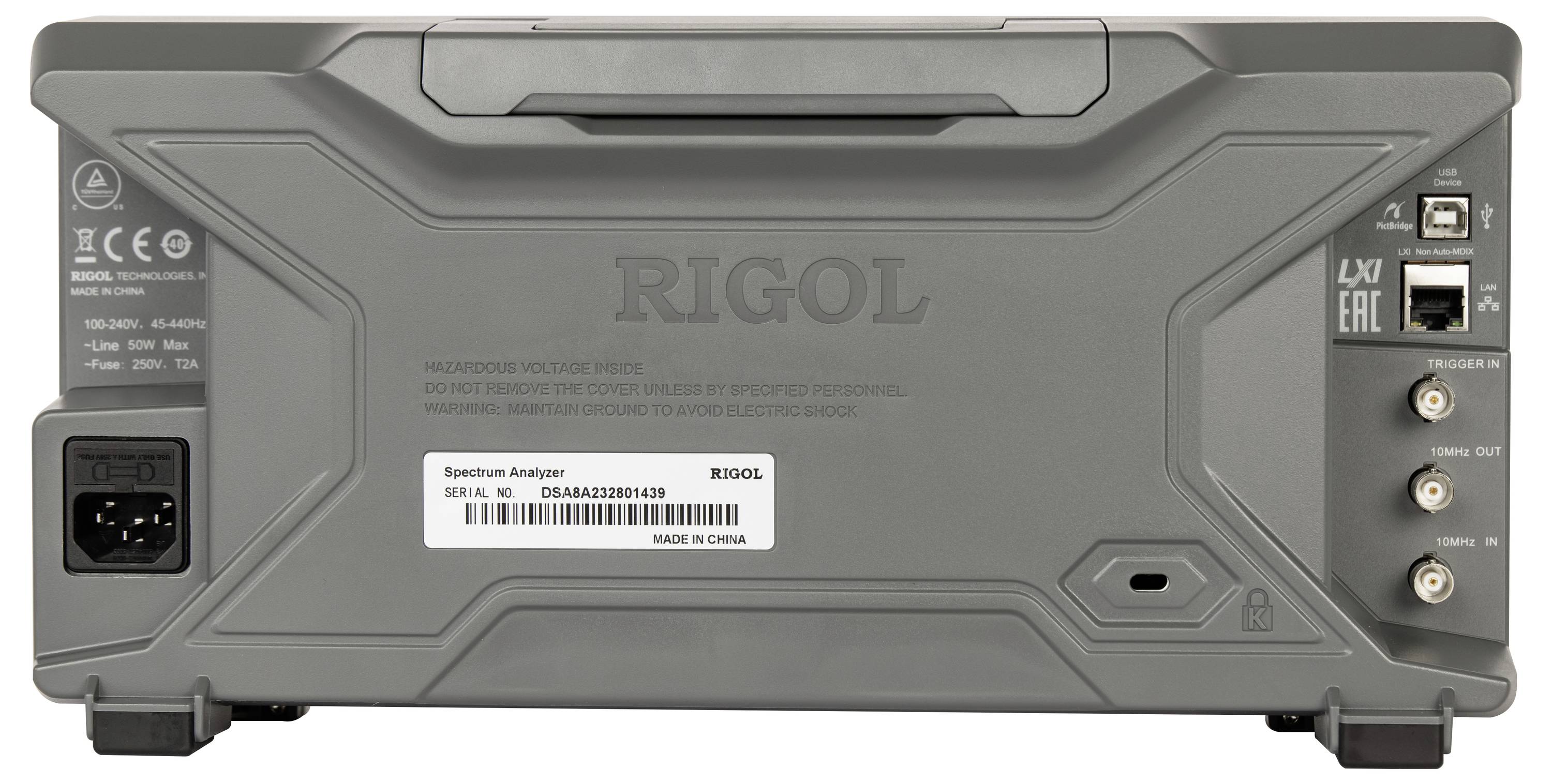

Zadná strana spektrálneho analyzátora s možnosťami pripojenia: napájací konektor vľavo, ethernetové a triggerové konektory vpravo. Číslo modelu a označenie CE viditeľné.

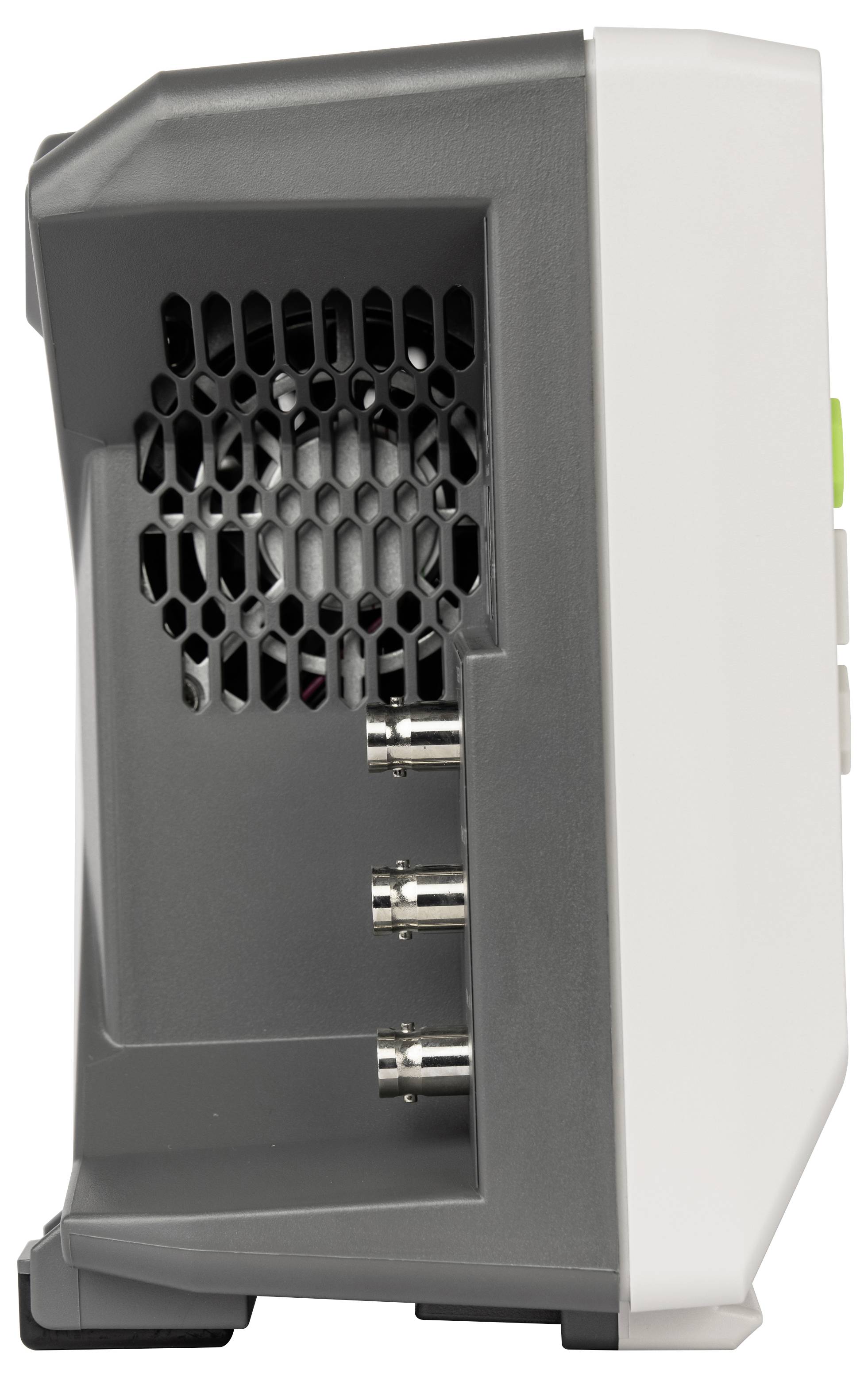

Sivé a biele technické zariadenie s vetracou mriežkou a tromi koaxiálnymi konektormi na boku.

Spektrálny analyzátor s pripojeným signálnym modulom zobrazuje na obrazovke signálny profil. Používa sa najmä v elektronike.

1/9

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

7 Ks

Počet

Celkom (926,02 € / kus)

926,02 €

bez DPH.

Doprava zadarmo

Už len 7 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Spektrálny analyzátor DSA815-TG so sledovacím generátorom

Šírka pásma 9 kHz - 1,5 GHz
Frekvenčné rozlíšenie 1 Hz
Vr. predzosilňovač
Až do -135 dBm DANL
Vr. Generátor sledovania 1,5 GHz
Tento text bol preložený strojovo.

Technické parametre

Rozlíšenie displeja: 800 x 480 pixelov
Veľkosť displeja: 20,32 cm

: bez certifikátu

Vstupy: RF vstup, ext.trigger, REF-in

Rozmer.: (š x v x h) 362 x 179 x 128 mm

Hmotnosť: 4.25 kg

Šírka: 362 mm

V: 179 mm

Hĺbka: 128 mm

Rozhranie: 1 x USB
1 x USB Host
1 x RJ45 (LAN)

Vstupná impedancia: 50 Ω

Frekvenčný rozsah: 9 kHz - 1,5 GHz

Napájanie: 100 - 240 V/AC

Pripojenie: Zásuvka N / zásuvka BNC

Na stiahnutie

Datasheet

Datasheet 409750 Rigol DSA815-TG bez certifikátu

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 409750 Rigol DSA815-TG bez certifikátu

Záručné podmienky

Záručné podmienky 409750 Rigol DSA815-TG bez certifikátu

Popis

Spektrálny analyzátor DSA815 je vhodný pre poloprofesionálne aj profesionálne aplikácie. Vďaka veľkému počtu softvérových nástrojov a možného príslušenstva je tento produkt ideálny na testy predbežného súladu EMI (EMC) ako prípravu na konečné prijatie špecifikácií EMC.

Tento text bol preložený strojovo.

Prevedenie

Funkcie detektora: kladný pík, záporný pík, vzorka, RMS, priemer napätia, kvázi špička (vyžaduje sa voliteľná licencia)
Veľký farebný TFT monitor WVGA (203 mm)
Vstavaný demodulátor AM / FM
USB rozhranie
Podpora tlačiarne PicBridge.
