Rittal 7856.008 19 palca 47 U zásuvka C13 10A nadprúdová ochrana hliník

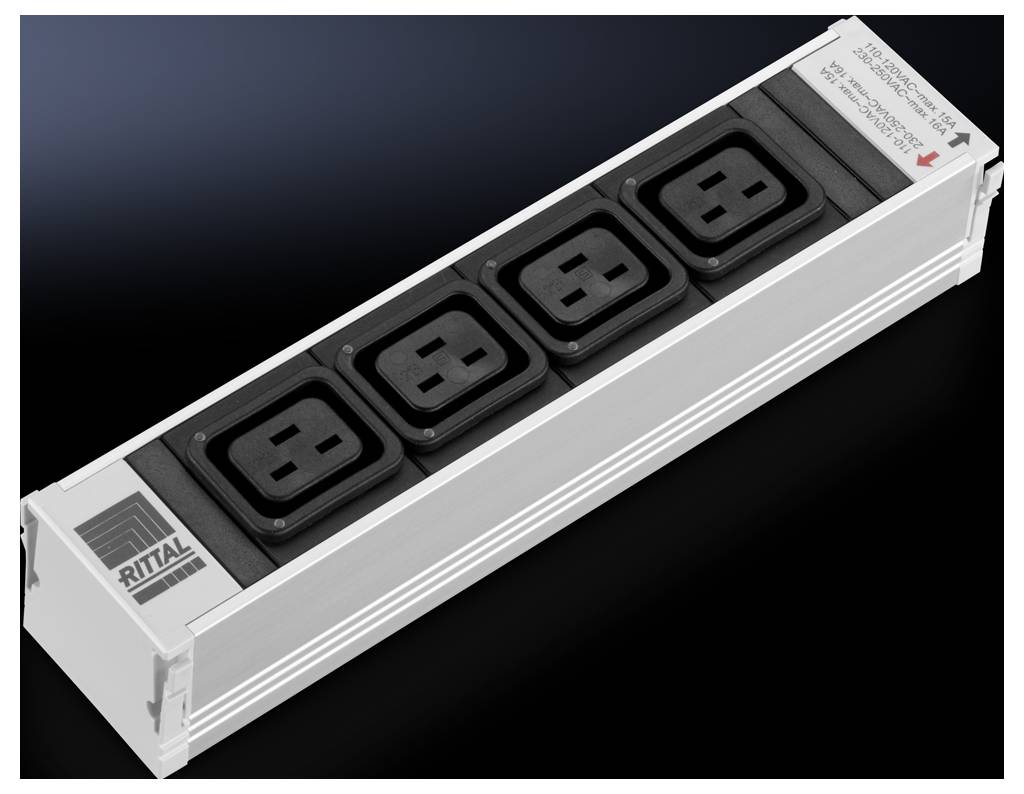

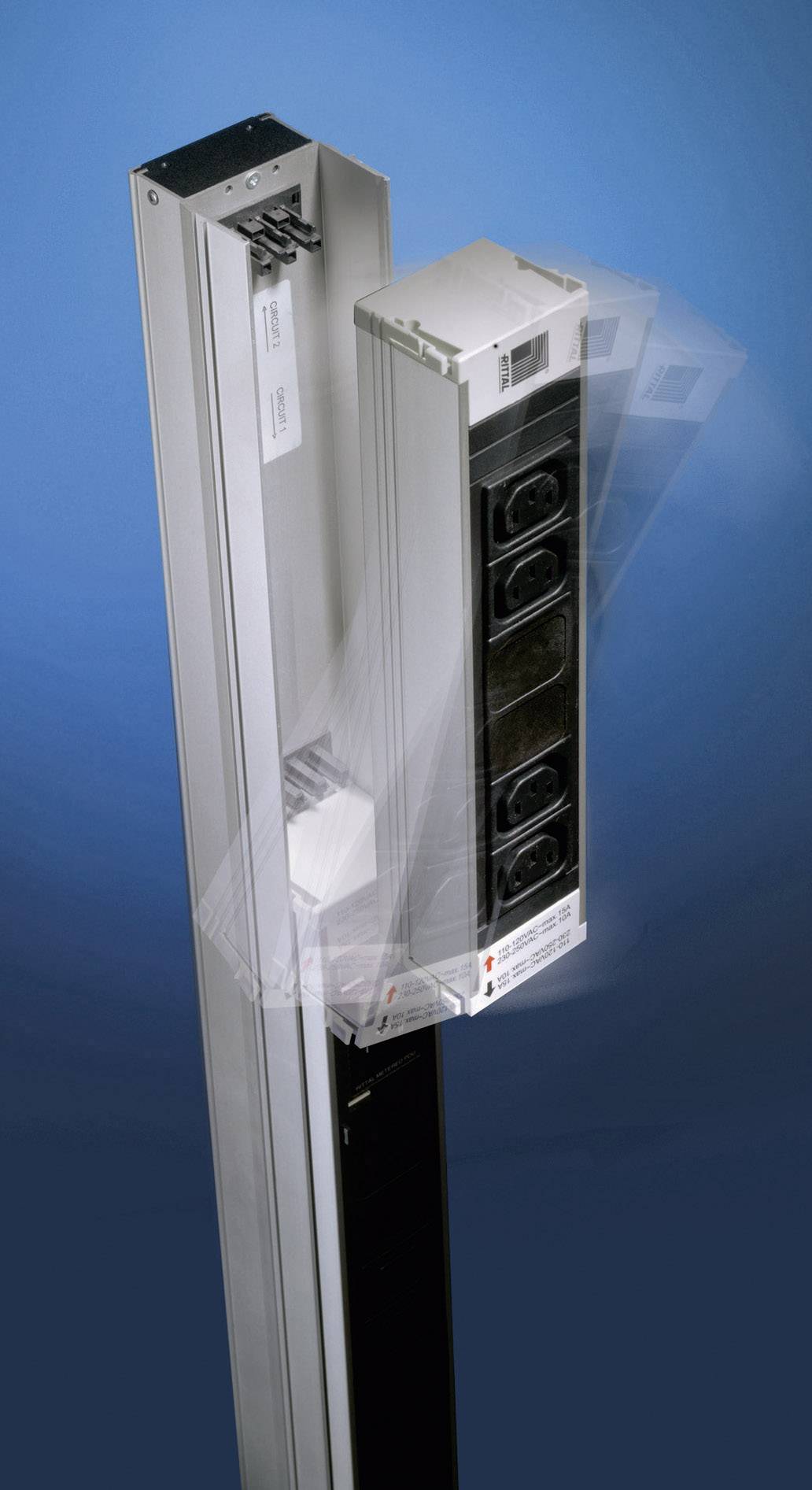

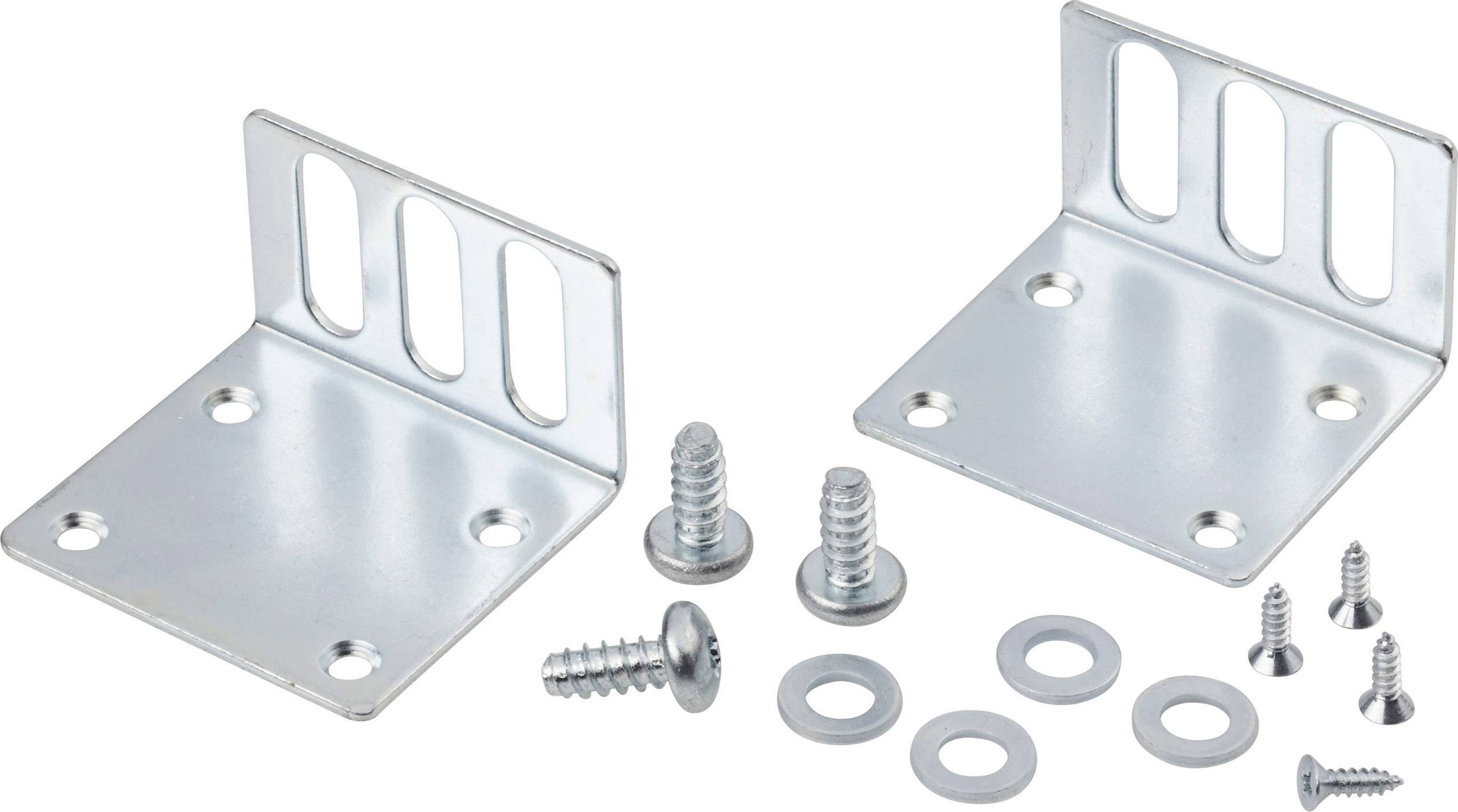

Napájacia lišta modulu napájacieho systému pre stojany 47U, 2x3x16A Modulárny systém umožňuje pre každý stojan základné vybavenie s vertikálnou nosnou koľajnicou a trojfázovým napájaním. Pre každú nosnú koľajnicu je tiež k dispozícii druhé privádzanie, ktoré umožňuje nadbytočné nastavenie systému. Vďaka zvislej nosnej koľajnici môžu byť drážky použité po celej výške skrinky a môžu byť redundantne zásobované druhým samostatným prítokom. Zásuvkové moduly sa dajú zacvaknúť do nosnej koľajnice. Vzhľadom na kontaktnú štruktúru prípojnice nemusia byť všetky sloty vybavené zásuvkovými modulmi. Zásuvkové moduly sú k dispozícii v rôznych krajinách, napr. B. Chladné zariadenia IEC320 C13, ochranný kontakt, F / B, CH, USA, Spojené kráľovstvo. Všetky moduly môžu byť použité zmiešané v koľajnici. Na 2,20 m koľajnicu je možné použiť 8 zásuvkových modulov. S modulmi IEC320 je potom k dispozícii až 48 slotov. Inštalácia podľa systému Plug & Play: Napájaciu lištu je možné dodatočne namontovať do všetkých stojanov Rittal TS / PS pomocou montážnej súpravy DK7856.011. Podávanie sa uskutočňuje pomocou 5-kolíkovej pripojovacej zásuvky s technológiou ťažnej pružiny. Počas prevádzky môžu byť všetky zásuvkové moduly dodatočne namontované na koľajnicu.

Trojfázová štruktúra s max. 3x16A na obvod Dva samostatné obvody na nosnú koľajnicu Redundantný obvod 2 je úplne elektricky izolovaný od obvodu 1. Smer zástrčky zásuvkových modulov umožňuje zvoliť, či sa má použiť obvod 1 alebo záložný obvod 2. Zásuvkové moduly môžu byť počas prevádzky dodatočne vybavené. Každý modul voliteľne s / bez integrovaného ističa.

Tento text bol preložený strojovo.
