Name: Robotis servomotor MBS-ANT-58
Brand: Robotis
SKU: 3089986
Availability: BackOrder

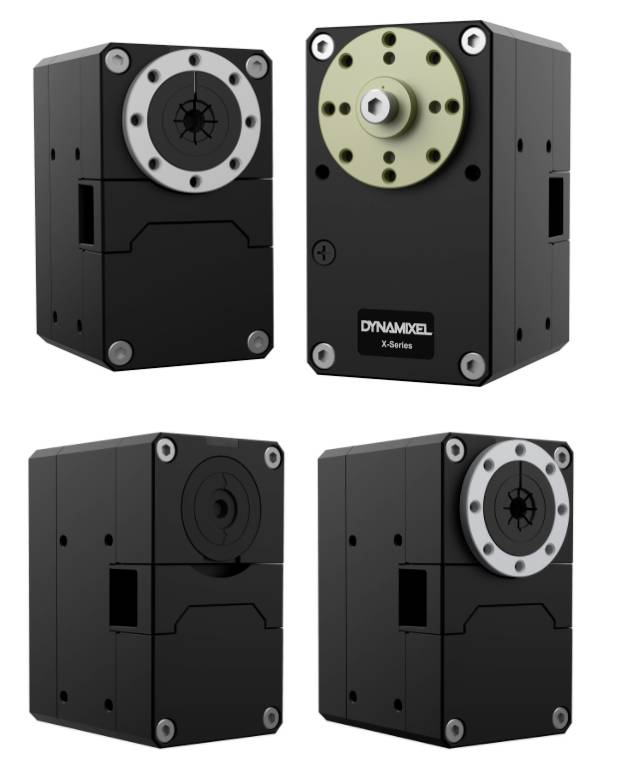

Štyri čierne servomotory Dynamixel X-série v rôznych pohľadoch. Vhodné pre robotické aplikácie s presným ovládaním.

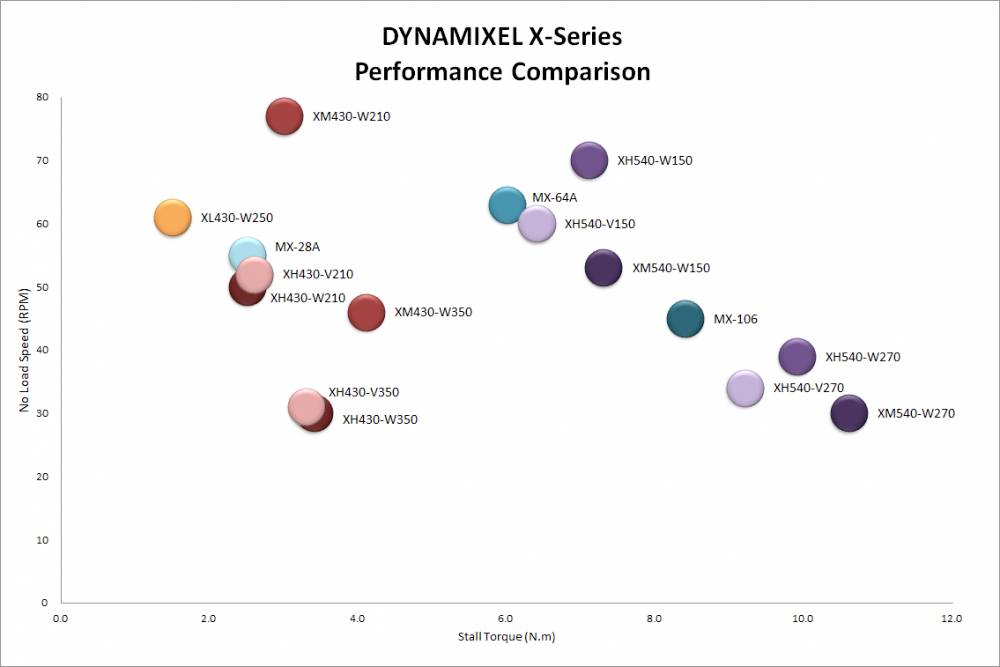

'DYNAMIXEL X-Séria: Porovnanie výkonu. Bodový graf zobrazuje krútiaci moment (x) vs. rýchlosť zaťaženia (y) pre rôzne modely.'

Bodový diagram porovnáva výkon servomootorov DYNAMIXEL X-Series. X-os: moment v kľude (Nm), Y-os: rýchlosť bez zaťaženia (ot./min).

1/3

Ilustrácie

Celkom (835,00 € / kus)

835,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Servomotor: XH540-W150-T
Hmotnosť: 165 g
Rozmery: 33,5 x 58,5 x 44 mm
Prevodový pomer: 152,3:1
Krútiaci moment: 14,8V 8,5N.m | 12V 7,1N.m | 11,1V 6,6N.m
RPM: 14,8V 86 | 12V 70 | 11,1 V 66
Vnútorný uC: STM32F103C8 72 MHz Cortex M3
Kódovač: Bezkontaktný magnetický kódovač
Presnosť polohovania: 0,088° x 4096 krokov
Prevádzkové napätie: 10 - 14,8 V (odporúčané: 12 V)
Protokol: TTL / Half Duplex UART
ID: 0 – 252
Prenosová rýchlosť: 9600 bps – 4,5 Mbps

Kategória výrobku: servomotor

Číslo výrobcu: MBS-ANT-58

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3089986 Robotis servomotor MBS-ANT-58

Popis

Séria DYNAMIXEL X540 má výkon porovnateľný s MX106, no objem bol znížený o 28,4 %. Séria Dynamixel X je v súčasnosti najnovšia séria sieťových servomotorov od ROBOTIS. Servomotor XH540-W150-T je vybavený bezkontaktnými magnetickými kódovačmi, ktoré umožňujú otáčanie o 360° rýchlosťou až 86 ot./min. Pri aplikovanom napätí až 14,8 V sú možné krútiace momenty až 8,5 Nm. Tieto vynikajúce výkonové vlastnosti spojené s extrémne nízkou hmotnosťou iba 165 g vedú k veľmi silnému servomotoru pre univerzálne použitie.

Vedenie káblov
Okrem toho, vedenie káblov série Dynamixel X bolo zásadne prepracované, výsledkom čoho je ešte väčšia spoľahlivosť. Káble už nie sú pripojené k zadnej časti servomotora, ako je to bežné pri sérii AX/MX, ale sú vedené za otočnými bodmi, čo menej namáha káble a minimalizuje odkryté káble.

skrutkové spojenie
Séria Dynamixel X sa dá zoskrutkovať rôznymi spôsobmi. Pri použití montážnych profilov však dbajte na to, aby boli použité dištančné krúžky, ktoré sú súčasťou dodávky.
