Schabus 200324 aktívny vodný senzor pre digitálne vstupy
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
5 Ks
Počet
Celkom (63,41 € / kus)
63,41 €
bez DPH.
Už len 5 Ks skladom!
Hlavné benefity

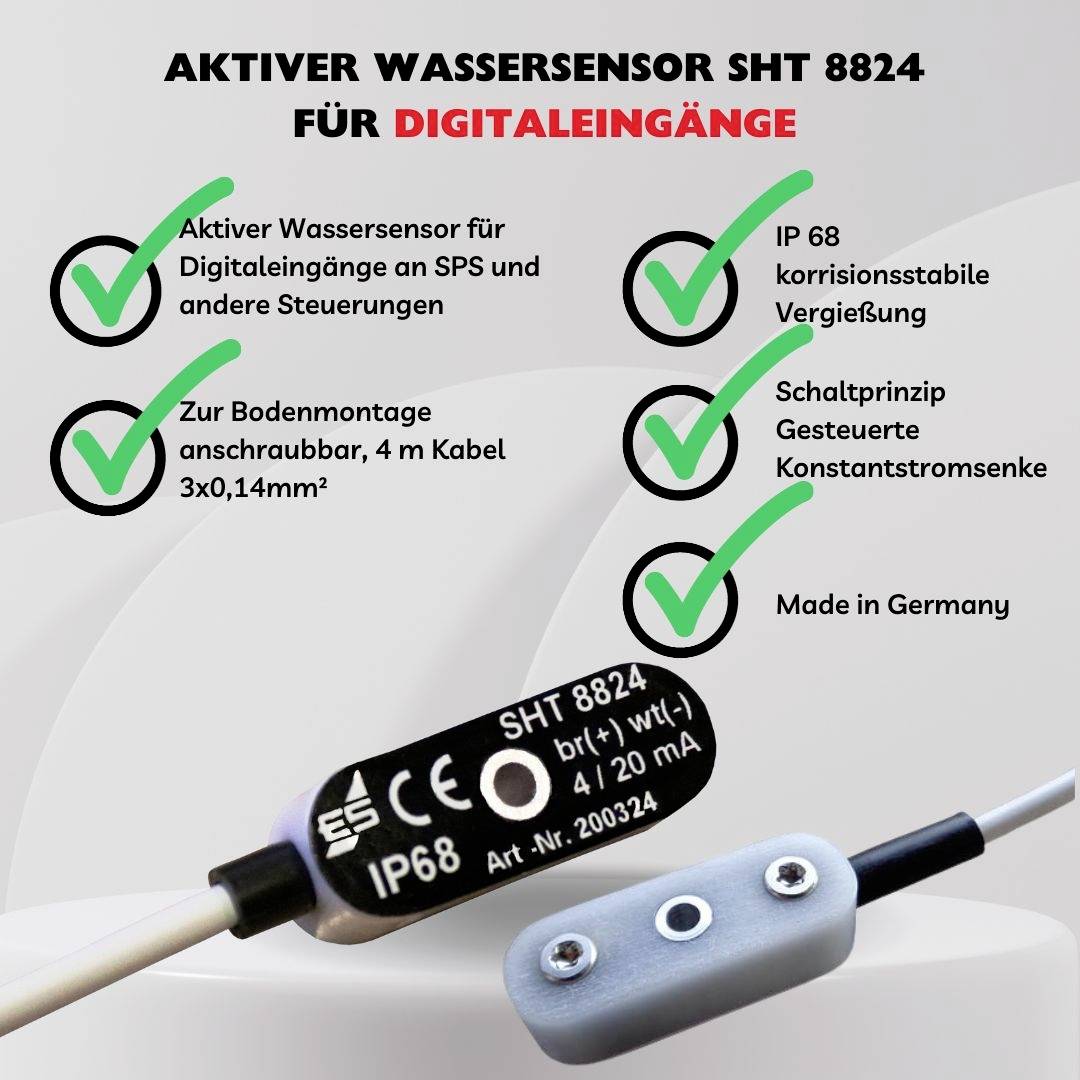

Aktívny vodný senzor SHT 8824 pre prúdové slučky 4-20 mA
- Pre 4 - 20 mA priemyselný štandard "prúdovej slučky"
- Pripojenie podľa definície ako "pasívny snímač pre aktívne vstupy v 2-vodičovej technológii"
- Zapuzdrenie odolné voči korózii pre maximálnu bezpečnosť a odolnosť
Technické parametre
- Pre aktívne vstupy: meracie prevodníky / prevodníky pre 2-vodičové snímače
- Zaťaženie: až 500 Ω pri Ub 24 V DC, až 700 Ω pri Ub 24 V DC
- Prevádzkové napätie Ub: 10…30 VDC, typ 24 VDC, SELV/PELV

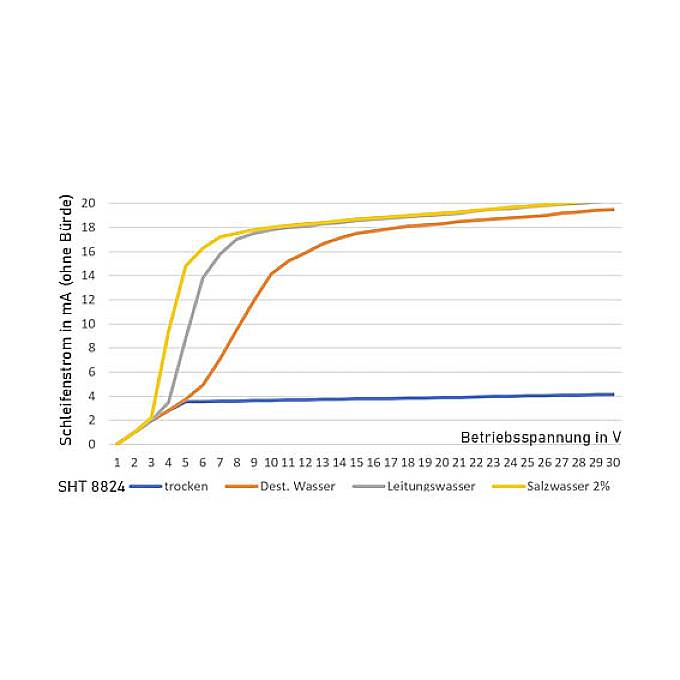

- Suchý prúd slučky: 4 mA @ Ub = 24 V, skutočný 3,6 – 4,2 mA dep. prevádzkového napätia
- Slučkový prúd mokrý: 19 - 20 mA @ Ub = 24 V, odd. závisí od vodivosti média, reálnych 14,1 – 20,3 mA. prevádzkového napätia a vodivosti
- Najvyšší prúd slučky: max. 21 mA @ Ub = 30 V DC a vodivosť ƙ = 1,4 x 106 S/m
- Najnižší prúd slučky: minimálne 3,6 mA @ Ub = 10 V DC a snímač = suchý
- Stupeň krytia: IP68, ochrana proti tryskajúcej vode po dobu 30 minút, kábel dočasne vodotesný
- Teplotný rozsah: -15 °C … +50 °C max.
- Pripojovací kábel: 2-žilový, LIYY, 2 x 0,14 mm², netienený, Ø 3,5 mm, biely, 4 metre
- Obsadenie kábla: biele záporné zapojenie / 0 V / mínus, hnedé kladné zapojenie / Ub / plus
- Montáž: dno, okraje, drážky, rohy
- Hliníkom vystužený otvor na skrutku Ø 3,2 mm, dĺžka 9 mm
- Materiál: ABS, hliník, kontakty z nehrdzavejúcej ocele, odliate Wepuranom
- Kategória výrobku
aktívny vodný senzor
- Vlastnosti hlásiče
pre digitálne vstupy
- Spôsob montáže
na zem
- Prevádzkové napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2576082 Schabus 200324 aktívny vodný senzor pre digitálne vstupy
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2576082 Schabus 200324 aktívny vodný senzor pre digitálne vstupy
Popis

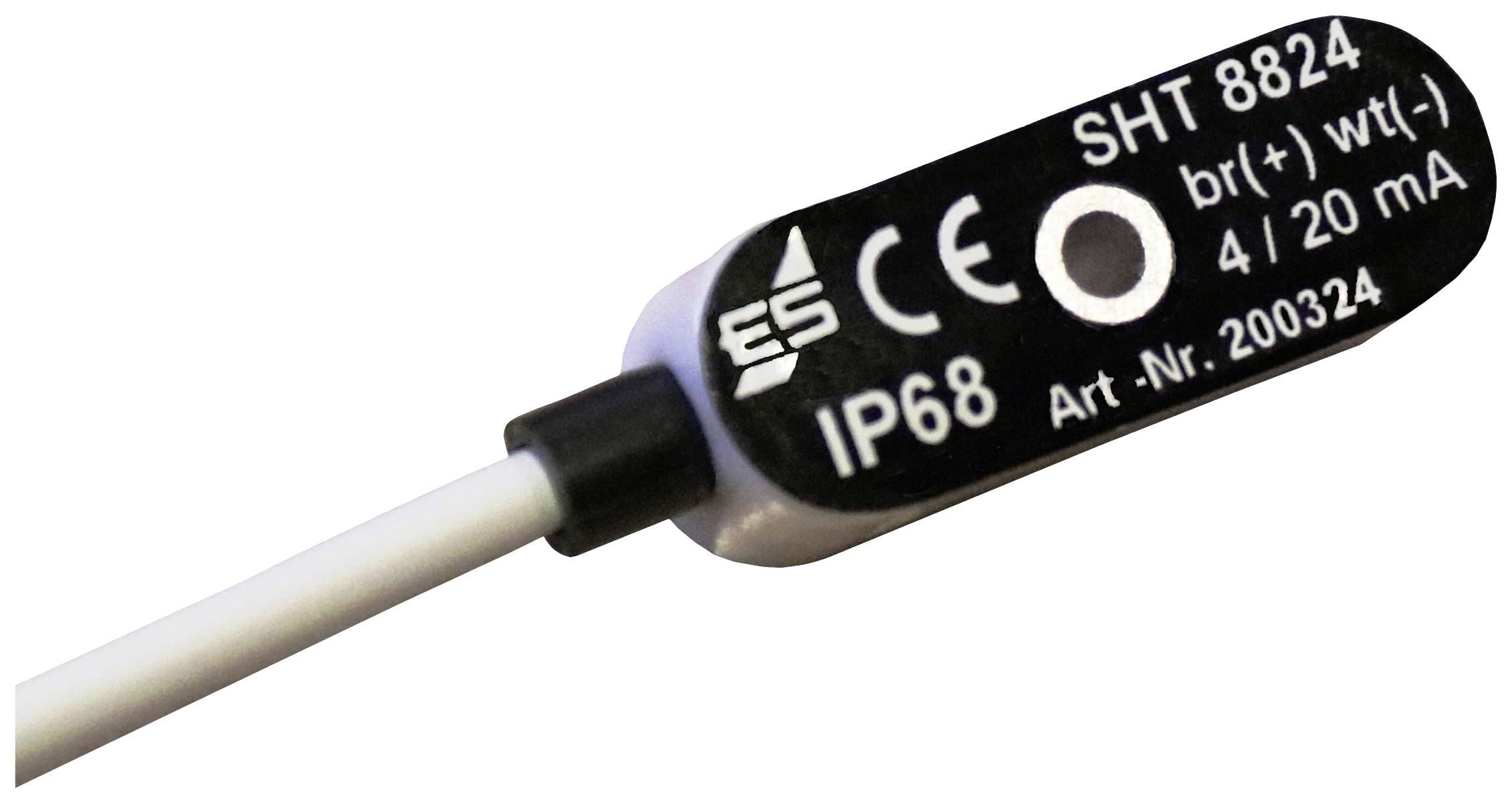

Aktívny vodný senzor SHT 8824
Vodný senzor (pre prúdové slučky 4 - 20 mA) pre priemyselné použitie s dlhými káblami
Vodný senzor SHT 8824 nie je vhodný na pripojenie k detektorom vody Schabus

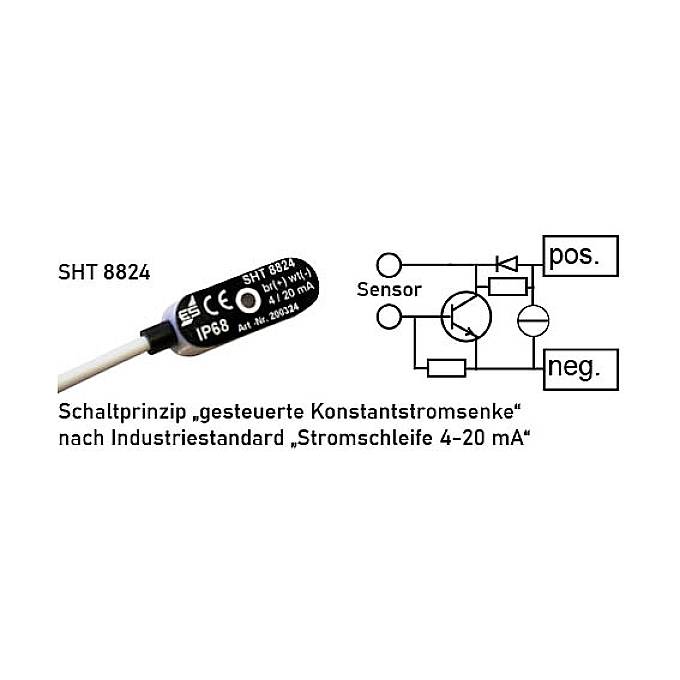

Senzor s dvomi nerezovými kontaktmi zaliatymi v plastovom kryte. Akonáhle sa voda alebo iná vodivá kvapalina dotkne dvoch kontaktov, tranzistor prepne odber prúdu zo 4 mA na 20 mA. V závislosti od aplikácie je možné káble snímača jednoducho predĺžiť.
Tento text bol preložený strojovo.
Vodný senzor (pre prúdové slučky 4 - 20 mA) pre priemyselné použitie s dlhými káblami
Vodný senzor SHT 8824 nie je vhodný na pripojenie k detektorom vody Schabus
Senzor s dvomi nerezovými kontaktmi zaliatymi v plastovom kryte. Akonáhle sa voda alebo iná vodivá kvapalina dotkne dvoch kontaktov, tranzistor prepne odber prúdu zo 4 mA na 20 mA. V závislosti od aplikácie je možné káble snímača jednoducho predĺžiť.
Tento text bol preložený strojovo.
Prevedenie
- Možno priskrutkovať pre montáž na podlahu
- Kompaktný, ťažký dizajn, pevný-elastický, nárazuvzdorný, podmienečne stabilný.
Rozsah dodávky
- Vodný senzor SHT 8824 so 4 m káblom
- Montážny materiál (skrutka, hmoždinka).
