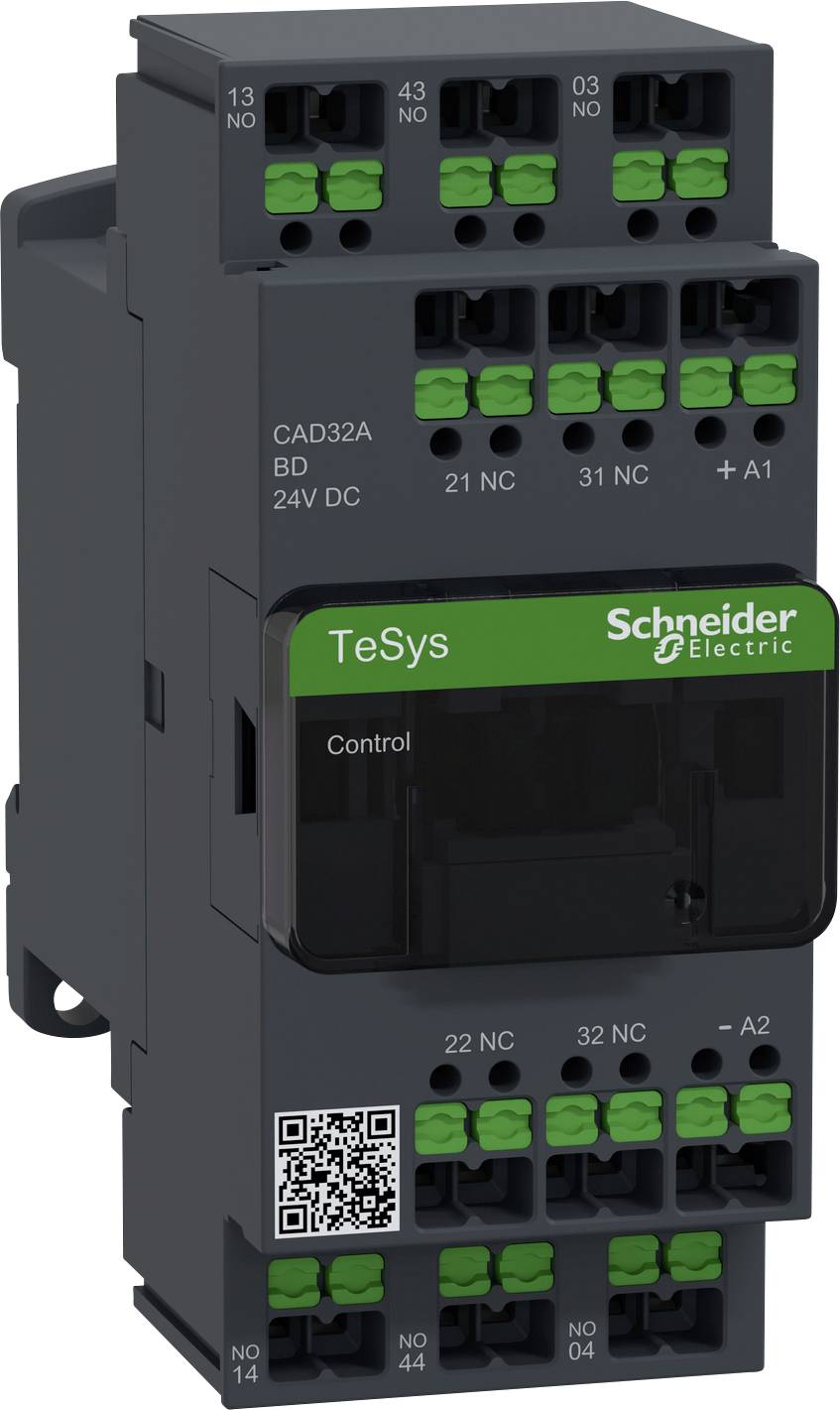

Schneider Electric CAD32ABD pomocný stýkač 3 spínacie, 2 rozpínacie 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
pomocný stýkač
Pripojenie
Snap-In
Typ
CAD32ABD
Typ kontaktu
3 spínacie
2 rozpínacie
Riadiace napätie (min.)
24 V/DC
Datasheety: (PDF)
1 Ks
Počet
Celkom (79,67 € / kus)
79,67 €
bez DPH.
Už len 1 Ks skladom!
Hlavné benefity
Pomocný stýkač, 3 normálne otvorené + 2 normálne zatvorené ovládacie kontakty, cievka 24 V DC, zacvakávací
- Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
- Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
- Optická a haptická spätná väzba o kabeláži
- Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
- Beznástrojová a intuitívna obsluha
- Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
- „Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň
Technické parametre
- Kategória výrobku
pomocný stýkač
- Typ
CAD32ABD
- Typ kontaktu
3 spínacie
2 rozpínacie
- Riadiace napätie (min.)
24 V/DC
- Riadiace napätie (max.)
24 V/DC
- Rozsah riadiaceho napätia
24 - 24 V/DC
- Spínacie napätie (max.)
690 V/DC
- Konštantný prúd (max.)
10 A
- Pripojenie
Snap-In
IP20

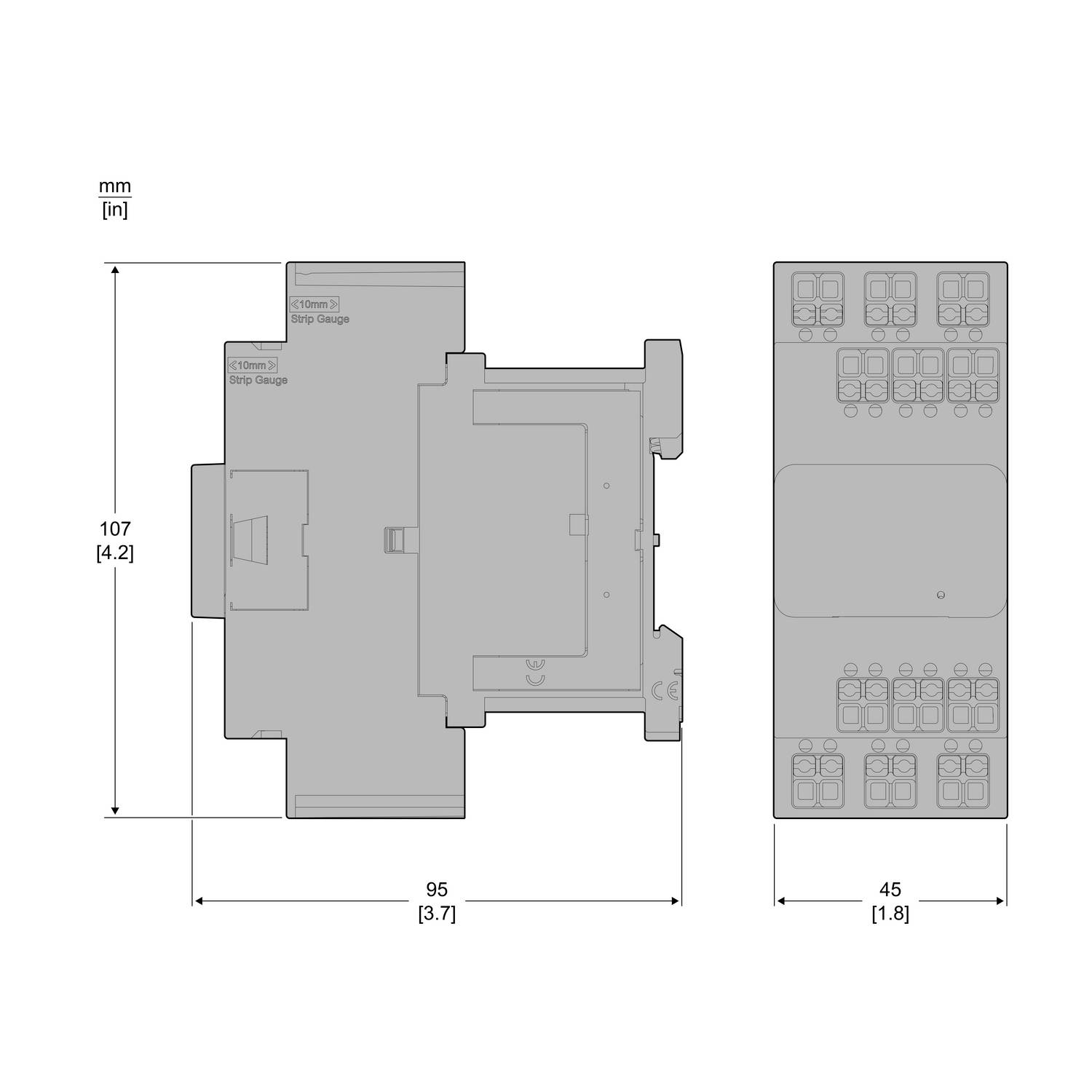

- Šírka
45 mm
- V
107 mm
- Hĺbka
93 mm
- Rozmer.
(š x v x h) 45 x 107 x 93 mm
- Obsah
1 ks
Other
45 mm
107 mm
84 mm
NIE
3
2
10 A
NIE
0
24-24 V
DC
NIE
0.005 A
Other
0
0
10 A
690-690 V
DC
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3412404 Schneider Electric CAD32ABD pomocný stýkač 3 spínacie, 2 rozpínacie 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3412404 Schneider Electric CAD32ABD pomocný stýkač 3 spínacie, 2 rozpínacie 1 ks
Popis
Pomocný ukazovateľ TeSys Control CAD. Pomocný stýkač pre kategórie použitia AC-15 do 690 V a DC-13 do 440 V. Ponúka 5 kontaktov (3 normálne otvorené + 2 normálne zatvorené) a cievku 24 V DC. Pre náročné aplikácie s vysokými prevádzkovými rýchlosťami až do 10 800 cyklov/hodinu zaisťuje vysokú spoľahlivosť a odolnosť. Päť integrovaných kontaktov pomoci, rozšíriteľných až o deväť kontaktov pomoci. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
