Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Kategória výrobku
nabíjacia stanica Wallbox
- Autorizácia
RFID
NFC
- Nabíjací zástrčka
typ 2
- Režim nabíjania
Mode 3
- Počet konektorov
1 x
- Nabíjací výkon
22 kW
- Počet fáz
3 fázy
- Menovité napätie
380 V
IP55
- Farba
viacfarebná

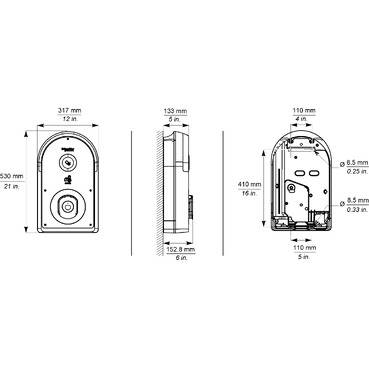

- Šírka
317 mm
- V
529 mm
- Hĺbka
153 mm
- Hmotnosť
7.5 kg
- Max. teplota
40 °C
- Min. teplota
-25 °C
Wall mounting
317 mm
529 mm
153 mm
NIE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
NIE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
ÁNO
NIE
NIE
NIE
ÁNO
ÁNO
NIE
NIE
NIE
NIE
NIE
NIE
ÁNO
NIE
NIE
ÁNO
1.6
NIE
ÁNO
NIE
ÁNO
ÁNO
NIE
NIE
NIE
ÁNO
3-phase
ÁNO
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod na obsluhu a bezpečnostné pokyny 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Informácie
Informácie 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
List s údajmi o opraviteľnosti / trvanlivosti 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prehlásenie o zhode
Prehlásenie o zhode 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prehlásenie o zhode 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prehlásenie o zhode 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prehlásenie o zhode 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prehlásenie o zhode 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prehlásenie o zhode 3342446 Schneider Electric EVB3I22N40M nabíjacia stanica Wallbox typ 2, Mode 3, 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Popis

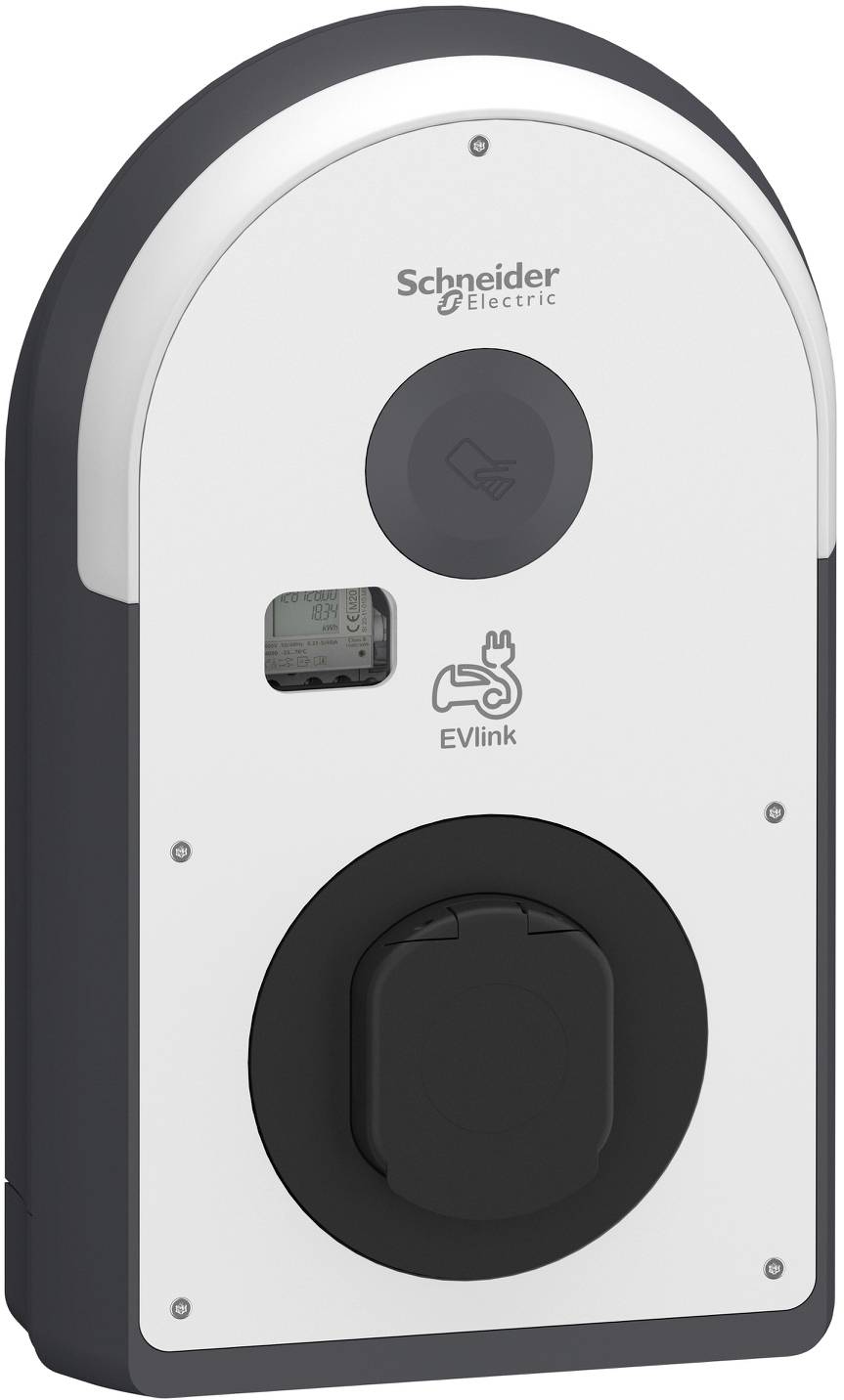

Nástenná nabíjačka EVlink Pro AC v prevedení spĺňajúcom požiadavky kalibračných predpisov so zásuvkou typu 2 s klapkami. Na použitie vo verejných garážach alebo parkoviskách, na vnútornú alebo vonkajšiu inštaláciu na stenu, na EVlink Stele (EVA1PBS1 / EVA1PBS2) alebo v kovovej súprave (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Nabíjanie v režime 3 podľa normy IEC 61851-1, 3-fázové s maximálnym nabíjacím výkonom 22 kW, zásuvka typu 2. S integrovaným meračom v súlade s nemeckým zákonom o kalibrácii, detekcia zvyškového prúdu 6 mA DC (umožňuje použitie prúdového chrániča typu A). Digitálne vstupy: 1 pre dočasné obmedzenie prúdu, 1 pre odložené/pozastavené nabíjanie, 1 pre detekciu prítomnosti elektromobilu. Riadiaca jednotka prístupu cez čítačku NFC / RFID. NFC čítačka 13,56 MHz kompatibilná s odznakmi typu 1, 2, 4 a 5, RFID čítačka: V súlade s protokolmi ISO/CEI 14443 A a B a ISO/CEI 15693, kompatibilná s kartami Mifare Ultralight, Mifare Classic, Mifare Plus. Informácie pre používateľa a stavové hlásenia prostredníctvom jasne viditeľného LED oblúka, uvedenie nástennej nabíjačky do prevádzky pomocou aplikácie eSetup cez Bluetooth. Komunikačné štandardy: Bluetooth, 2 ethernetové porty (1 pre reťazové zapojenie), sériový port Modbus, Modbus TCP, OCPP 1.6J pre pripojenie k backendu a systému riadenia záťaže EcoStruxure EV Charging Expert. Voliteľné príslušenstvo: Wi-Fi modul (EVA1MW), modemový modul (EVA1MS a EVA1MM), modul ISO 15118 (EVA1M8), pripojiteľný k regulátoru nabíjania. Farba nabíjacej stanice: Telo: Tmavosivá RAL 7016 a čierna RAL 9005, Predný kryt: Biela RAL 9003. Rozmery ŠxVxH: 317x529x153mm, Hmotnosť: 7,5 kg, Materiál: polykarbonát s UV úpravou. Odolnosť voči nárazom IK10, trieda ochrany IP55, prevádzková teplota -25 až 40 °C, skladovacia teplota -40 až 80 °C, prevádzková nadmorská výška max. 2000 m bez zníženia výkonu, relatívna vlhkosť 5 až 95 %, spotreba energie 10 W. Uzemňovací systém: TT, TN(S) alebo TN(C)(S), IT kompatibilný s dodatočným izolačným transformátorom v napájacom zdroji. Normy a štandardy: CE, EV Pripravené, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 a 1, INF-608C 61314.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
