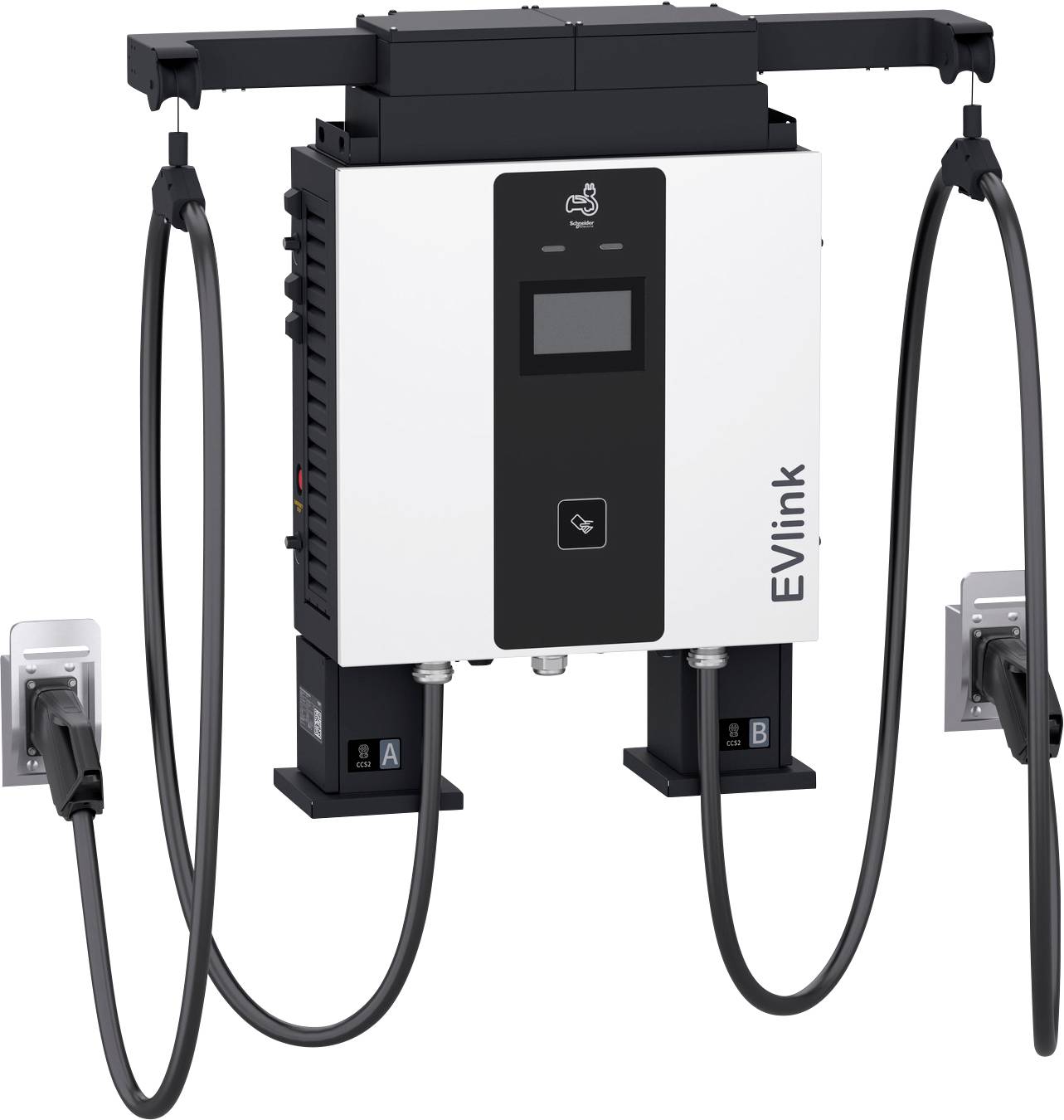

Schneider Electric EVD1S60TBBC7 nabíjacia stanica Wallbox typ 2, 60 kW, RFID, NFC, EVD1S60TBBC7
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Technické parametre
- Pripojiteľný prierez vodiča: 35-35 mm²
- Počet zásuviek CEE: 0
- Počet prúdových chráničov typu A: 2
- Počet prúdových chráničov typu B: 0
- Počet elektrických zásuviek v domácnosti: 0
- Počet nabíjacích spojok CHAdeMO: 0
- Počet nabíjacích staníc GB AC: 0
- Počet nabíjacích staníc jednosmerným prúdom (Spojené kráľovstvo): 0
- Počet nabíjacích spojok typu 1: 0
- Počet nabíjacích spojok CCS typu 1: 0
- Počet nabíjacích spojok typu 2: 0
- Počet nabíjacích spojok CCS typu 2: 2
- Počet nabíjacích bodov: 2
- Počet nabíjacích zásuviek v Spojenom kráľovstve: 0
- Počet nabíjacích zásuviek typu 2: 0
- Počet nabíjacích zásuviek typu 3: 0
- Typ pripojenia na strane systému: trojfázové
- Backend súčasťou dodávky: nie
- Ovládanie a konfigurácia cez aplikáciu: nie
- Detekcia poruchového jednosmerného prúdu: nie
- V súlade so zákonom o kalibrácii: nie
- Vstupné napätie: 380 – 415 V
- Export histórie nabíjania: áno
- frekvencia 50 Hz.
- Bezdrôtový štandard 5G: nie
- Vhodné pre dynamické riadenie záťaže: áno
- Podpora IFTTT: nie
- Kompatibilné s Amazon Alexa: nie
- Kompatibilné s Apple HomeKit: nie
- Kompatibilné s Google Assistant: nie
- Nabíjací kábel trvalo uzamykateľný k nabíjacej stanici: áno
- Max. výstupný jednosmerný prúd: 200 A
- S displejom: áno
- S meračom energie: áno
- S domovou prípojkou (HAK): nie
- S integrovanou čítačkou RFID kariet: áno
- S ističom: áno
- S meračom energie v súlade s MID: nie
- S kľúčovým spínačom: nie
- Typ montáže: Nástenná
- NFC (komunikácia na blízky dosah): áno
- Verzia protokolu Open Charge Point Protocol (OCPP): 1.6
- Zapojte a nabite (ISO 15118): nie
- Odolnosť proti nárazu: IK10
- Detekcia zvárania stýkača: nie
- Integrované riadenie statického zaťaženia: áno
- Sieťové pripojenie cez LAN: áno
- Možnosť pripojenia cez Wi-Fi: áno
- Materiál puzdra: Hliník
- Kategória výrobku
nabíjacia stanica Wallbox
- Autorizácia
RFID
NFC
- Nabíjací zástrčka
typ 2
- Nabíjací výkon
60 kW
- Dĺžka kábla
7 m
IP55
IK10
nie (false)
- Šírka
802 mm
- V
1037 mm
- Hĺbka
339 mm
- Menovitý prúd
200 A
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3763398 Schneider Electric EVD1S60TBBC7 nabíjacia stanica Wallbox typ 2, 60 kW, RFID, NFC, EVD1S60TBBC7
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3763398 Schneider Electric EVD1S60TBBC7 nabíjacia stanica Wallbox typ 2, 60 kW, RFID, NFC, EVD1S60TBBC7
Popis

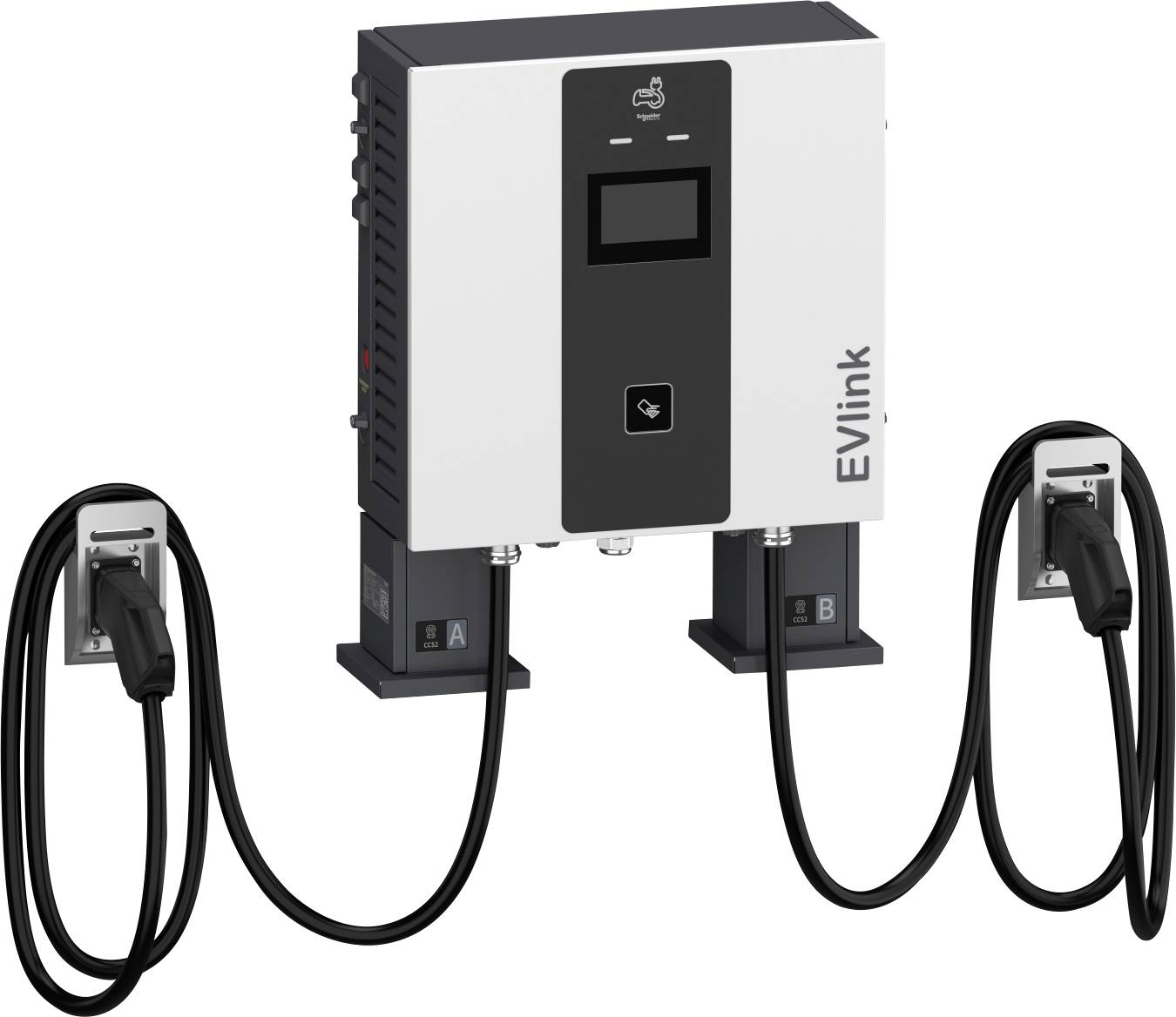

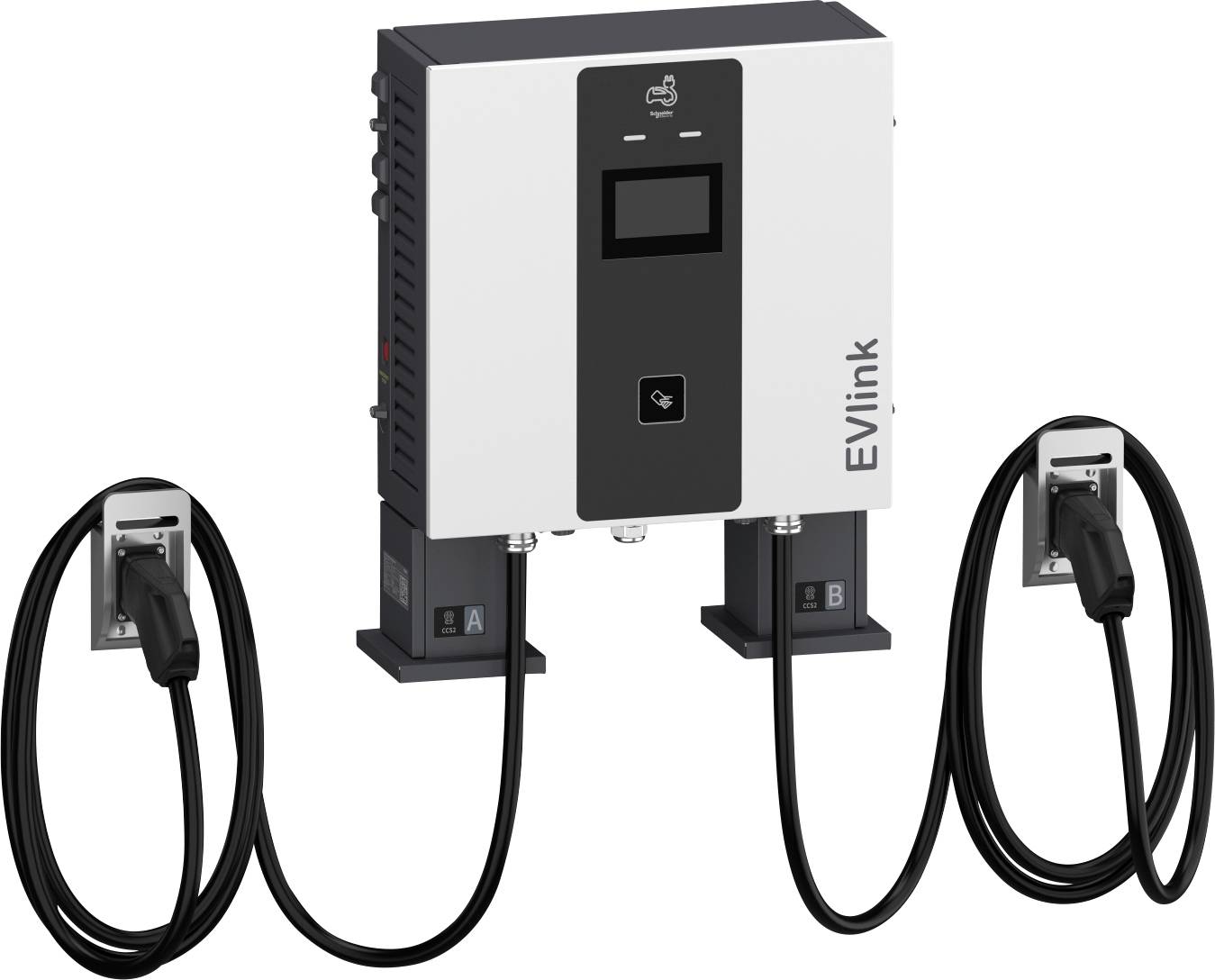

Rýchlonabíjačka EVlink Pro DC s nabíjacím výkonom 60 kW a možnosťou nabíjania dvoch vozidiel súčasne. Nástenná nabíjačka sa automaticky prispôsobuje skutočným požiadavkám na nabíjanie každého vozidla a využíva plný dostupný nabíjací výkon, aby sa minimalizoval čas nabíjania. Je vybavená dvoma konektormi CCS2, každý so 7 m káblom, ale nemá systém na správu káblov. Výstupné napätie na nabíjacom mieste: 150 – 1 000 V DC, výstupný prúd: max. 200 A, veľkosť výkonového modulu: 30 kW. Integrovaná ochrana proti skratu a preťaženiu, ako aj prúdový chránič na DC prípojke, ochrana proti prehriatiu, regulácia teploty, kategória prepätia III. Pre bezpečné nabíjanie elektrických vozidiel v súlade s normami IEC61851-1 ed.3 a IEC61851-23. Autorizácia nabíjania pomocou RFID karty, RFID čítačka podľa ISO/IEC 14443 typ A a B a ISO/IEC 15693, NFC čítačka kompatibilná s tagmi typu 1, 2, 4, 5. Podpora čítačiek: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (karty). Ovládanie prostredníctvom viacjazyčného 7-palcového LCD displeja; dostupné jazyky: nemčina, angličtina, francúzština, španielčina, nórčina; ďalšie na požiadanie. Komunikácia s backendovými platformami a Ecostruxure EV Charging Expert cez OCPP1.6j, sieťové pripojenie cez WLAN, 4G alebo Ethernet. Komunikácia s vozidlom cez normu ISO15118/DIN700121. Nástenná nabíjacia stanica pre vonkajšiu inštaláciu, trieda ochrany IP55, odolnosť voči nárazu IK10 (IK08 pre displej), účinník 0,99 a účinnosť 95 % pri menovitom výstupnom výkone. THDi max. 5 %, trojfázové sieťové pripojenie k sieti TT, TN-S/TN-CS a IT (s prídavným oddeľovacím transformátorom na napájacom zdroji), sieťové napätie 400 V, vstupný prúd 115 A. Rozmery Š x V x H: 1 204 mm x 1 303 mm x 339 mm, Hmotnosť: približne 161 kg, Prevádzková teplota -30 až 50 °C, Relatívna vlhkosť 5 – 95 %, Prevádzková nadmorská výška do 2 000 m. Materiál puzdra: nehrdzavejúca oceľ, farba prednej strany: RAL 9003, zadný a bočné panely: PANTONE Black C. Normy a štandardy: IEC/EN 61851-1 – vydanie 3.0, IEC/EN 61851-23 – vydanie 1.0, IEC/EN 62196-1 a 62196-3, EMC EN 61000-6-2 – vydanie 2005 – EN 61000-6-4 – EMC trieda A. Rádiová certifikácia. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301897. Rádiové zariadenia EMC. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, Wi-Fi: EMV EN 301489-17 V2.1.5.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
