Schneider Electric IMDMFLK1 bezpečnostné tester, IMDMFLK1, EN a DE menu

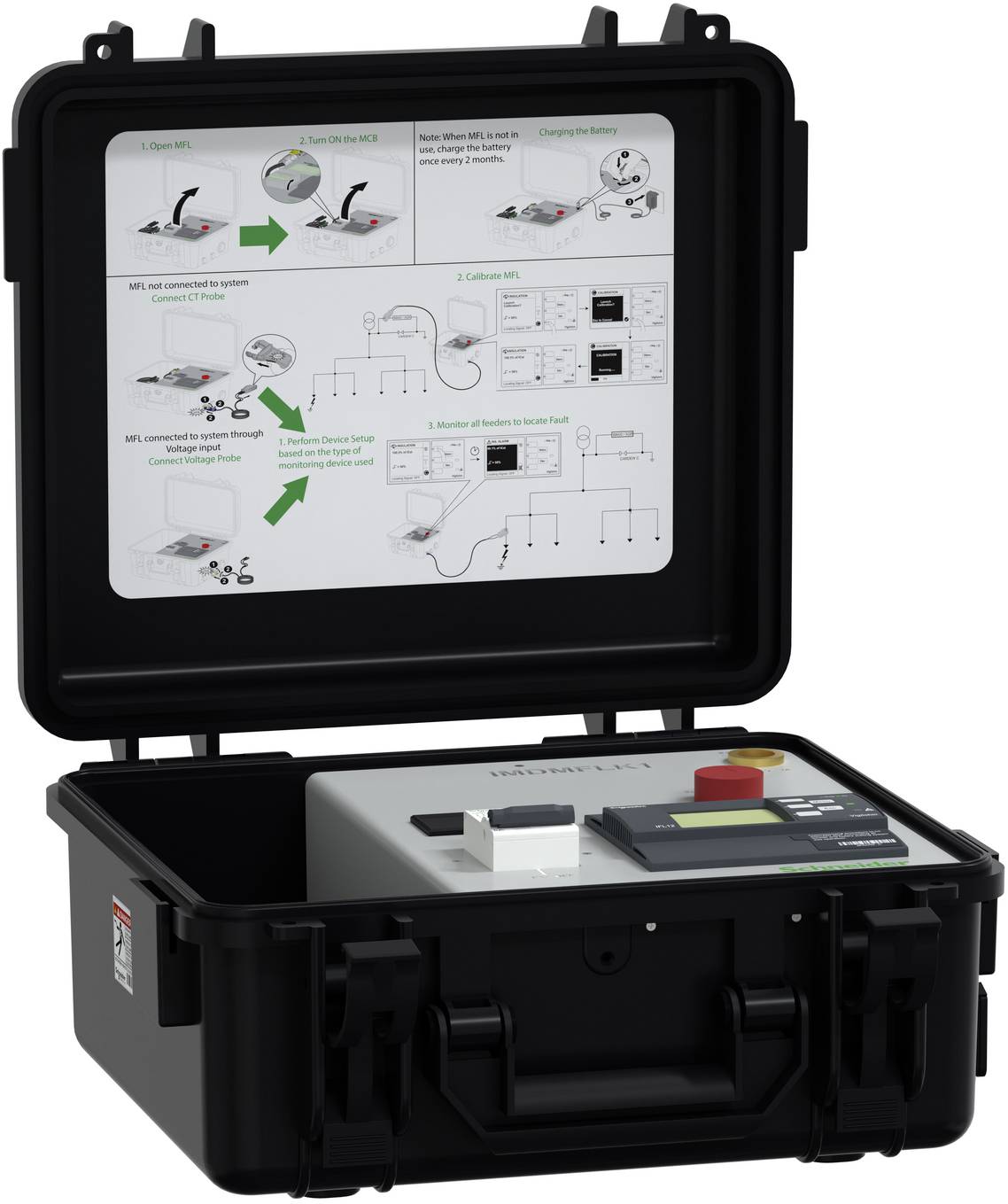

Mobilná súprava Vigilohm sa používa na monitorovanie a identifikáciu trvalých izolačných porúch v neuzemnených/IT elektrických sieťach od hlavného napájacieho vedenia až po úroveň nabitia. Mobilný lokalizátor porúch váži 7 kg, má batériu s 24-hodinovou autonómiou, je to mobilný lokalizátor porúch s obrazovkou, nabíjacím a pripojovacím káblom pre príslušné sondy a vypínačom. Súprava funguje v spojení s jednou z troch špeciálnych sond na monitorovanie izolačného stavu IMDCP15, IMDCP50 a IMDCP100 a vyžaduje signál z IM400 alebo XM300 CPI. Jedna z týchto sond musí byť pripojená k súprave, aby sa zmeral a zobrazil odpor a kapacita monitorovanej záťaže. Kalibrácia sa štandardne vykonáva z miesta napájania a trvá 45 sekúnd, zatiaľ čo všetky ostatné merania sa vykonávajú do 20 sekúnd, bez ohľadu na to, či ide o kábel alebo koncovú záťaž. Tri dostupné sondy sú navrhnuté tak, aby boli všestranné a umožňovali používateľovi vybrať si najvhodnejšie riešenie pre jeho neuzemnené napájanie (IT systémy). Cieľom súpravy je byť ľahko ovládateľná a prenosná pre rôzne inštalácie, či už pozostávajú z krátkych alebo dlhých káblov a či ide o jednoduché alebo zložité inštalácie IT uzemnenia. Pre zaistenie presnosti merania si prosím všimnite, že súprava a sonda IMDMFLK1 vyžadujú signál z CPI IM400 alebo XM300. Umožňuje monitorovanie siete s maximálnou kapacitou 20 µF pri vstupnom napätí 1000 V AC/DC, keď nie je pripojená k sieti, alebo 440 V AC/DC, keď je pripojená k sieti. Batéria ponúka 24 hodín autonómie s dobou nabíjania 7 hodín, pomocné napätie 24 V DC a spotrebu energie 4 W. Súprava na monitorovanie izolácie váži 7 kg a meria 340 mm na dĺžku, 315 mm na výšku a 160 mm na šírku. Prevádzková teplota sa pohybuje od -20 °C do 45 °C a zariadenie znesie až 95 % nekondenzujúcu vlhkosť. Skladovacia teplota je medzi -20 °C a 60 °C a súprava je vhodná pre maximálnu nadmorskú výšku 3 000 m. Puzdro je čierne, zatiaľ čo štandardný lokátor je sivý a zobrazuje hodnotu na LCD displeji. IMDMFLK1 je certifikovaný podľa noriem IEC61010-1, IEC61010-2 a EN61326; je to zariadenie kategórie III so stupňom znečistenia 2. Aby sa súprava mohla správne používať, musela byť vopred identifikovaná trvalá porucha spôsobená poruchou IM400, XM300 CPI alebo IFL (ak je prítomná). Súprava sa potom musí kalibrovať na vetve, kde bola zistená porucha -40 sekúnd - a následne je možné nezávisle od seba monitorovať vedľajšie vetvy -20 sekúnd-. Mobilná súprava na lokalizáciu porúch Vigilohm sa celkovo skladá z troch meracích obvodov a krytu s detektorom porúch izolácie. A umožňujú efektívne umiestnenie izolačných požiadaviek bez ohľadu na zložitosť vášho neuzemneného napájania (IT systémy). Táto súprava je vhodná pre krátke alebo dlhé IT uzemňovacie siete, zložité alebo jednoduché siete a umožňuje používateľovi spravovať ľubovoľný počet vývodov podľa potreby.
