Schneider Electric LC1D38P7 stýkač 3 spínacie 18.5 kW 1 ks

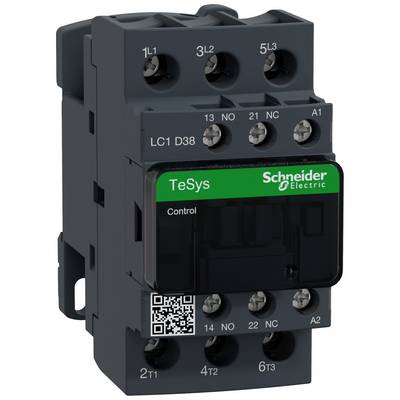

'Schneider Electric TeSys stýkač, model LC1 D38, s viacerými pripojovaciami svorkami a zeleným štítkom pre priemyselné riadenie.'

Zadná strana elektrického konektora, tmavosivej farby, s pružinovým mechanizmom a upevňovacími bodmi.

Elektrická súčiastka v tmavosivej farbe je zobrazená z boku. Má niekoľko konektorov a ventilačných otvorov.

Ochranné zariadenie s početnými technickými špecifikáciami na štítku. Slúži na ovládanie elektrických záťaží.

1/4

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

18.5 kW

Pripojenie

skrutková svorka

Typ

LC1D38P7

Datasheety: (PDF)

Doručenie: Št 10. 9.

23 Ks

Počet

Celkom (159,99 € / kus)

159,99 €

s DPH

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Schneider Electric LC1D38P7 - silový stykač TeSys D 3 -pólový 1 NC 1 NO 230 V

3-pólový stýkač TeSys Deca (3 rozpínacie kontakty)
Pre aplikácie riadenia motorov do 38 A/440 V AC-3/3e (18,5 kW pri 400 V)
Cievka 230 V 50/60 Hz AC
Integrované pomocné kontakty 1 NO + 1 NC (certifikácia zrkadlového NC)
Pripojenie cez skrutkové svorky
Pre prevádzkové rýchlosti až 3600 cyklov/hodinu a prostredie do 60 °C

Technické parametre

Kategória výrobku: stýkač

Typ: LC1D38P7

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (min.): 230 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 - 230 V/AC

Spínacie napätie (min.): 440 V/AC

Spínacie napätie (max.): 440 V/AC

Konštantný prúd (max.): 38 A

: 18.5 kW

Pripojenie: skrutková svorka

: IP20

Max. teplota: 60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 92 mm

Rozmer.: (š x v x h) 45 x 85 x 92 mm

Obsah: 1 ks

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1979208 Schneider Electric LC1D38P7 stýkač 3 spínacie 18.5 kW 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1979208 Schneider Electric LC1D38P7 stýkač 3 spínacie 18.5 kW 1 ks

Popis

Trojpólový stýkač TeSys Deca (3 rozpínacie kontakty) pre aplikácie riadenia motorov do 38 A/440 V AC-3/3e (18,5 kW pri 400 V). Má cievku AC 230 V 50/60 Hz, integrované pomocné kontakty 1 NO + 1 NC (zrkadlová certifikácia NC), pripojenie cez skrutkové svorky. Ponúka vysokú spoľahlivosť a odolnosť pri prevádzkových rýchlostiach až 3600 cyklov/hodinu a teplotách prostredia do 60 °C.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
