Name: Schneider Electric menič frekvencie ATV650D45N4 45 kW 3fázový
Brand: Schneider Electric
SKU: 3763349
Availability: BackOrder

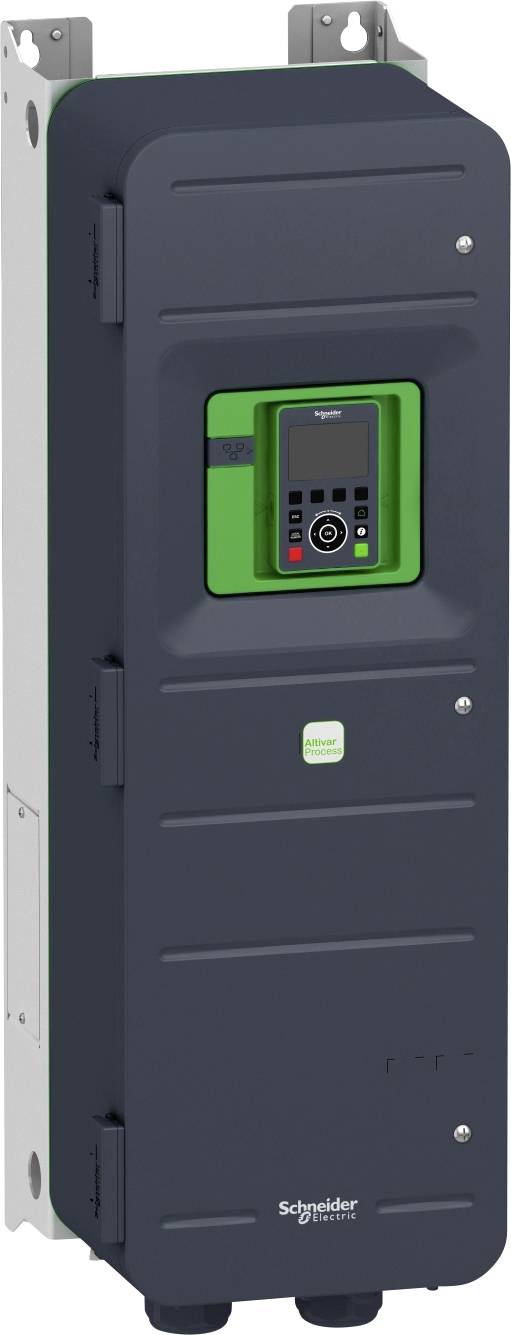

Schneider Electric priemyselná riadiaca jednotka s digitálnym displejom a tlačidlami na tmavošedej nástennej skrini.

Schneider Electric menič frekvencie ATV650D45N4 45 kW 3fázový-1

1/2

Datasheety: (PDF)

Doručenie: Pi 20. 11.

Počet

Celkom (5 635,00 € / kus)

5 635,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Možnosť 4-kvadrantovej prevádzky: áno
Počet analógových výstupov: 2
Počet analógových vstupov: 3
Počet digitálnych výstupov: 0
Počet digitálnych vstupov: 6
Počet hardvérových rozhraní priemyselného Ethernetu: 1
Počet paralelných hardvérových rozhraní: 0
Počet sériových hardvérových rozhraní RS-232: 0
Počet sériových hardvérových rozhraní RS-422: 0
Počet sériových hardvérových rozhraní RS-485: 1
Počet sériových hardvérových rozhraní TTY: 0
Počet ďalších hardvérových rozhraní: 0
Počet hardvérových rozhraní USB: 0
Počet rozhraní PROFINET: 0
Typ meniča: U-invertor
Počet výstupných fáz: 3
Integrovaný brzdový striedač: nie
Počet vstupných fáz: 3
Povolené na použitie v priemyselnom prostredí: áno
Povolené použitie v obytných a komerčných priestoroch: áno
Maximálny výstupný výkon pri lineárnom zaťažení pri menovitom výstupnom napätí: 45 kW
Maximálny výstupný výkon na druhej mocnine. Zaťaženie pri menovitom výstupnom napätí: 45 kW
Maximálna výstupná frekvencia: 500 Hz
Maximálne výstupné napätie: 480 V
S ovládacím prvkom: áno
S optickým rozhraním: nie
S pripojením k PC: nie
Menovitý výstupný prúd I2N: 87 A
Frekvencia siete: 50/60 Hz
Sieťové napätie: 380 – 480 V
Relatívna symetrická tolerancia sieťovej frekvencie: 5 %
Relatívna symetrická tolerancia sieťového napätia: 10 %
Podporuje protokol pre AS-Interface Safety at Work: nie
Podporuje protokol pre ASI: nie
Podporuje protokol BACnet: nie
Podporuje CAN protokol: nie
Podporovaný protokol pre dátovú diaľnicu: nie
Podpora protokolu DeviceNet: áno
Podporovaný protokol DeviceNet Safety: nie
Podporuje protokol pre EtherNet/IP: áno
Podporuje protokol Foundation Fieldbus: nie
Podporuje protokol INTERBUS: nie
Podporuje protokol INTERBUS-Safety: nie
Podporuje protokol KNX: nie
Podporuje protokol pre LON: nie
Podporuje protokol Modbus: áno
Podporuje protokol PROFIBUS: áno
Podporuje protokol pre PROFINET CBA: nie
Podporovaný protokol pre PROFINET IO: áno
Podporovaný protokol PROFIsafe: nie
Podporuje protokol SafetyBUS p: nie
Podporuje protokol pre SERCOS: nie
Podporuje protokol pre iné zbernicové systémy: nie
Podporovaný protokol pre SUCONET: nie
Podporuje protokol TCP/IP: áno

Kategória výrobku: menič frekvencie

Výstupný výkon (max.): 45 kW

Sieť: 3fázový

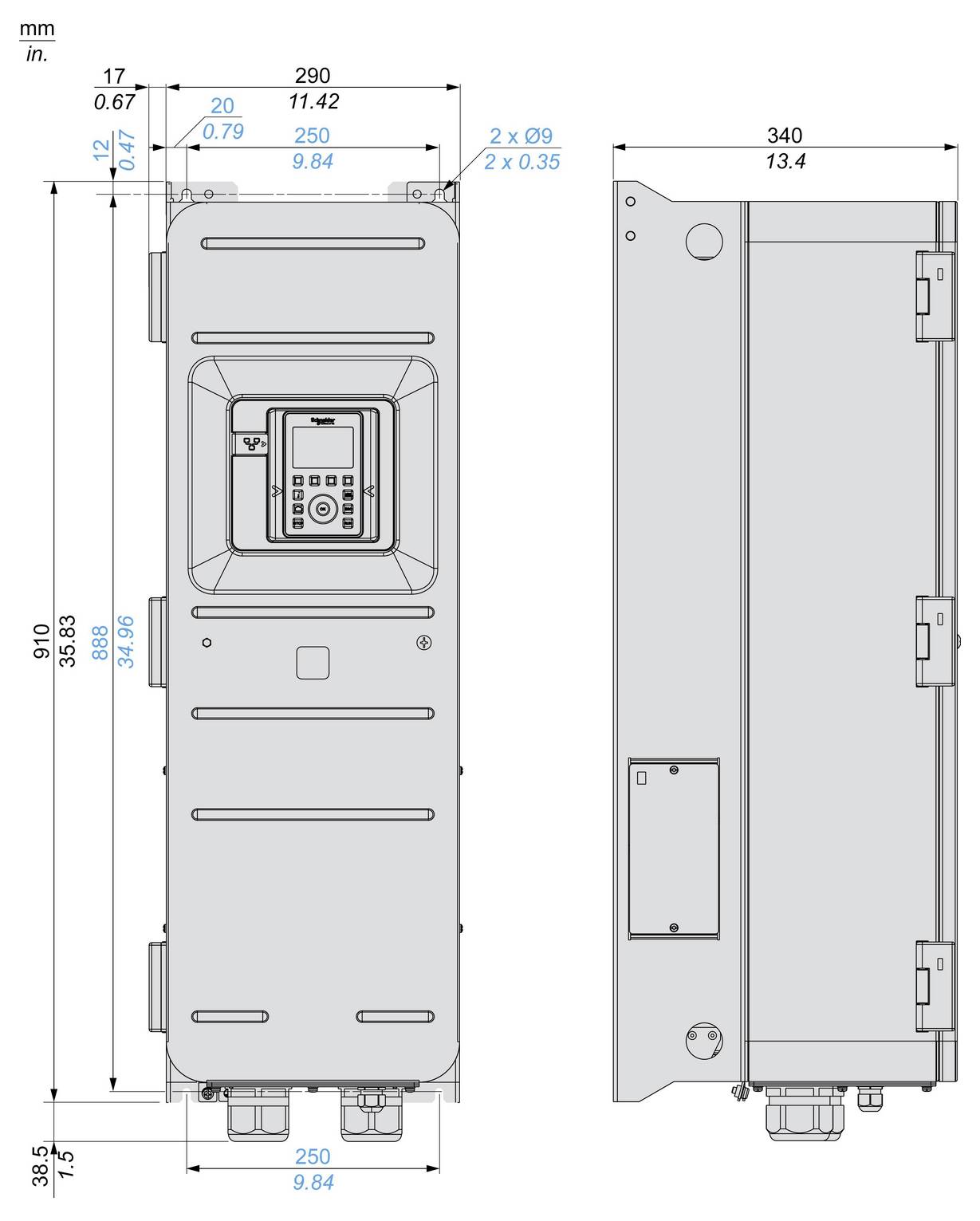

Hĺbka: 340 mm

V: 910 mm

Šírka: 290 mm

: IP55

Typ: ATV650D45N4

Rozmer.: (š x v x h) 290 x 910 x 340 mm

Číslo výrobcu: ATV650D45N4

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3763349 Schneider Electric menič frekvencie ATV650D45N4 45 kW 3fázový

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3763349 Schneider Electric menič frekvencie ATV650D45N4 45 kW 3fázový

Popis

Frekvenčný menič Altivar 600 – menič na prevádzku a ochranu čerpadiel. Krytie IP55. Frekvenčný menič ATV650, 125 HP, s hlavným vypínačom. Rozmery 290 x 910 x 340 mm, výkon 45 kW. Výstupná frekvencia 0,1 – 500 Hz. Preťaženie v normálnej prevádzke 110 % počas 60 s, preťaženie v režime vysokého preťaženia 150 % počas 60 s (pri znížení o jednu výkonnostnú triedu). Typy riadenia: Asynchrónne motory, konštantný krútiaci moment, variabilný krútiaci moment, režim optimalizovaného krútiaceho momentu, synchrónny motor s PM, motor (s permanentnými magnetmi). Integrovaná bezpečnostná funkcia STO (Bezpečné vypnutie krútiaceho momentu) SIL3. Počet integrovaných analógových vstupov/výstupov: 3. Analógové výstupy 2. Digitálne vstupy 8. Reléové výstupy 3. Integrovaná komunikácia Modbus/TCP, sériové rozhranie Modbus. Konfiguračné a ovládacie prvky: Decentralizovaný grafický operátorský terminál, integrovaný webový server, DTM (Device Type Manager), softvér SoMove. Voliteľné rozširujúce karty I/O, karty reléových výstupov. Voliteľné komunikačné karty (EtherNet/IP a Modbus/TCP s dvoma portami, CANopen Daisy Chain RJ45, Sub-D a skrutkové svorky, ProfiNet, Profibus DP V1 a DeviceNet).

Tento text bol preložený strojovo.

Rady

Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
