Name: Siemens 3RA2323-8XB30-1AK6 reverzné kombinovaný stýkač Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 2871498
Availability: BackOrder

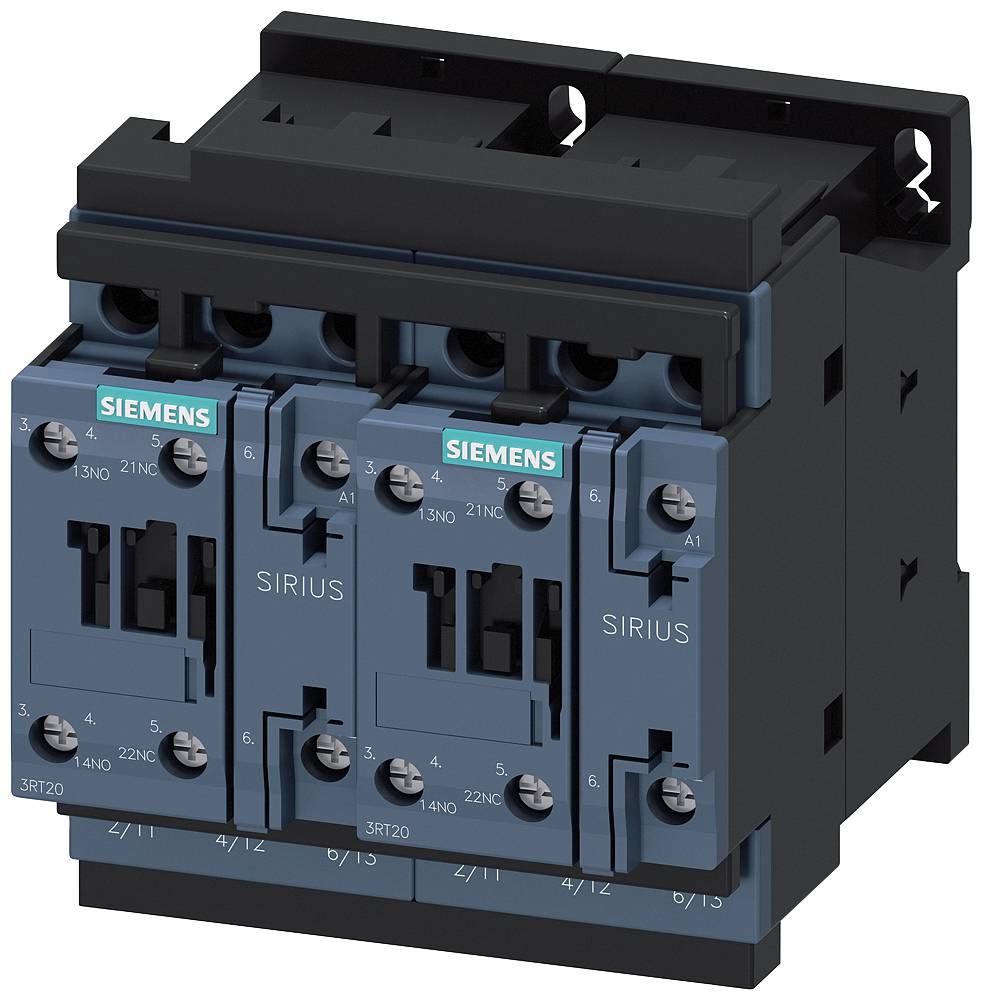

Siemens SIRIUS stýkač; modrosivé elektrické spínacie zariadenie s viacerými prípojkami a firemnou značkou, používané v riadiacich systémoch.

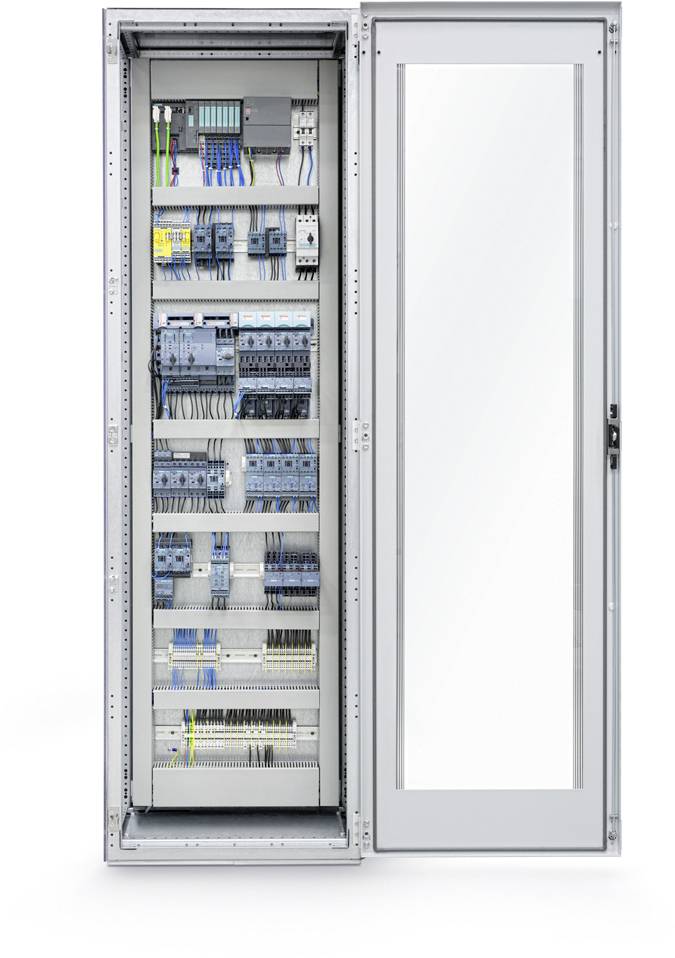

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi vrátane káblov, spínačov a poistiek v usporiadanom usporiadaní.

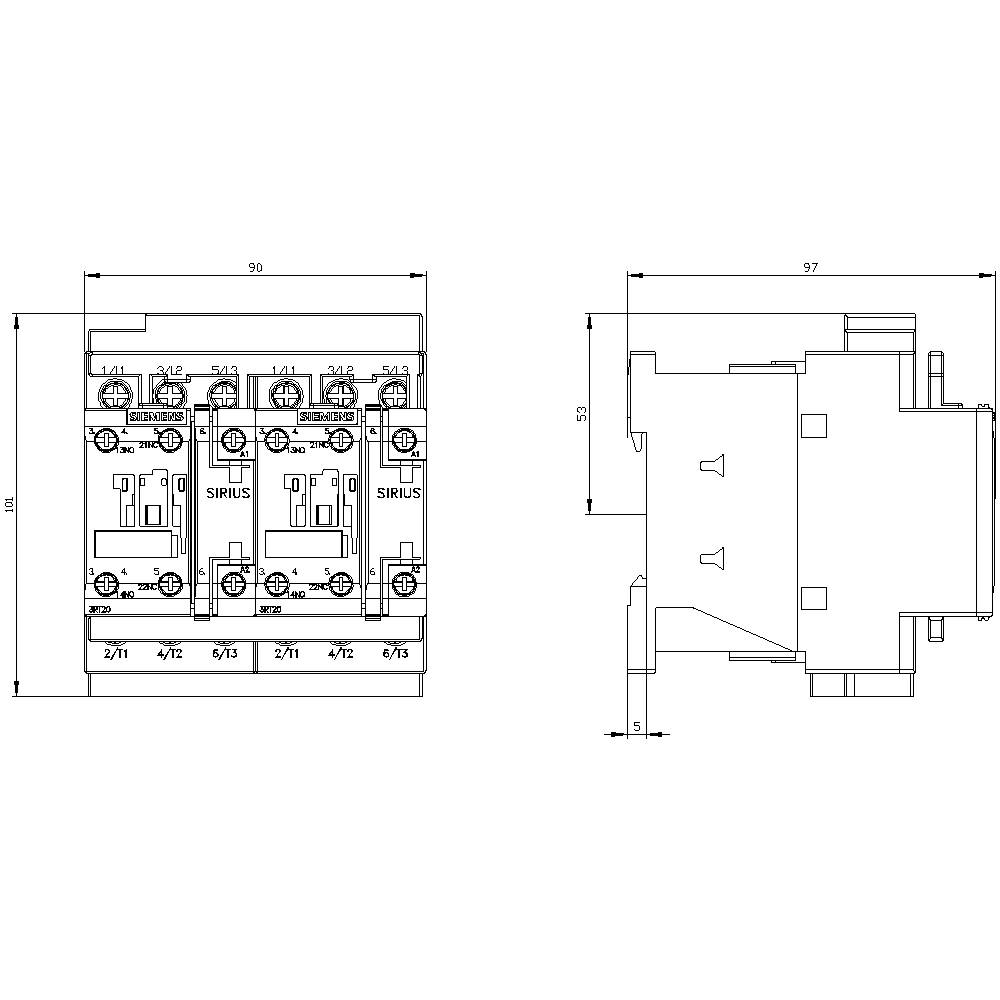

Technický výkres elektrického spínača s rozmermi 90x53x97 mm, zobrazujúci prípojné body a bočný pohľad.

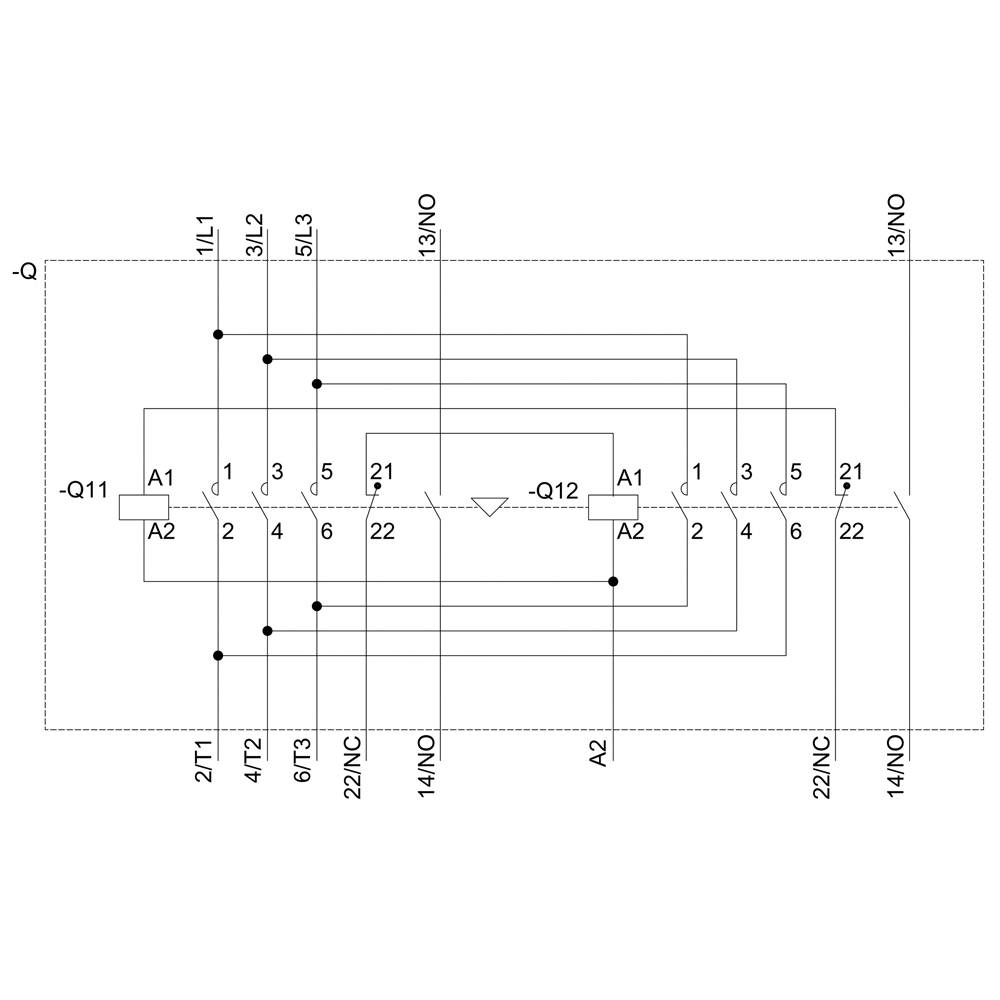

Schéma elektrického systému s označeniami kontaktov a vedení vrátane prvkov Q11, Q12 a A1, A2.

1/4

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RA2323-8XB30-1AK6

Datasheety: (PDF)

Doručenie: Pi 30. 10.

Počet

Celkom (179,99 € / kus)

179,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Reverzná kombinácia AC-3, 4 kW/400 V, AC 110 V 50Hz/120V 60Hz, 3-pólová, S0

Dodatočné informácie:

Technické parametre

Druh obalu: Piece

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2323-8XB30-1AK6

Počet pólov: 3-pólové

Pomocný kontakt: 2 spínacie

Riadiace napätie (min.): 110 V/AC

Riadiace napätie (max.): 120 V/AC

Rozsah riadiaceho napätia: 110 - 120 V/AC

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 9 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Pripojenie: skrutková svorka

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 4 kW

: 3

: 0

: 9 A

: IP20

: Screw connection

: AC

: Other

: 3.67749375

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2871498 Siemens 3RA2323-8XB30-1AK6 reverzné kombinovaný stýkač Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2871498 Siemens 3RA2323-8XB30-1AK6 reverzné kombinovaný stýkač Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Reverzná kombinácia, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-pólová, AC 110 V, 50 Hz / 120 V, 60 Hz, skrutkové pripojenie, elektrické a mechanické uzamykanie, pomocné kontakty: 2 x 1 NO reverzná kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Reverzná kombinácia 3RA23 je testovaná a vo výrobe zmontovaná kombinácia dvoch stýkačov 3RT2 s rovnakým výkonom, ktoré sú už plne zapojené a mechanicky a elektricky prepojené. Sú odolné voči klimatickým zmenám, celosvetovo schválené (napr. IEC a UL/CSA) a pripravené na IE3/IE4.
Reverzné kombinácie 3RA23 sú dostupné s AC a DC prevádzkou vo veľkostiach S00 až S3. Sú ponúkané so skrutkovou a odpruženou spojovacou technikou pre montáž na lišty alebo skrutkové upevnenie.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a možno ho použiť aj pre zostavy stýkačov.
Reverzné kombinácie 3RA23 nahrádzajú osvedčený rad 3RA13.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
