Name: Siemens 3RA2324-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 5.5 kW 690 V/AC 11 A Vhodné pre značku (relé): Siemens
Brand: Siemens
SKU: 1741591
Availability: BackOrder

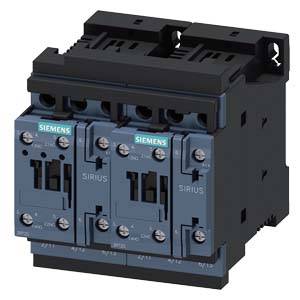

Elektrický stykač značky Siemens, model Sirius. Slúži na riadenie elektrických záťaží v priemyselných aplikáciách.

Otvorená elektrická rozvodná skriňa ukazuje rôzne elektrické komponenty a zapojenia.

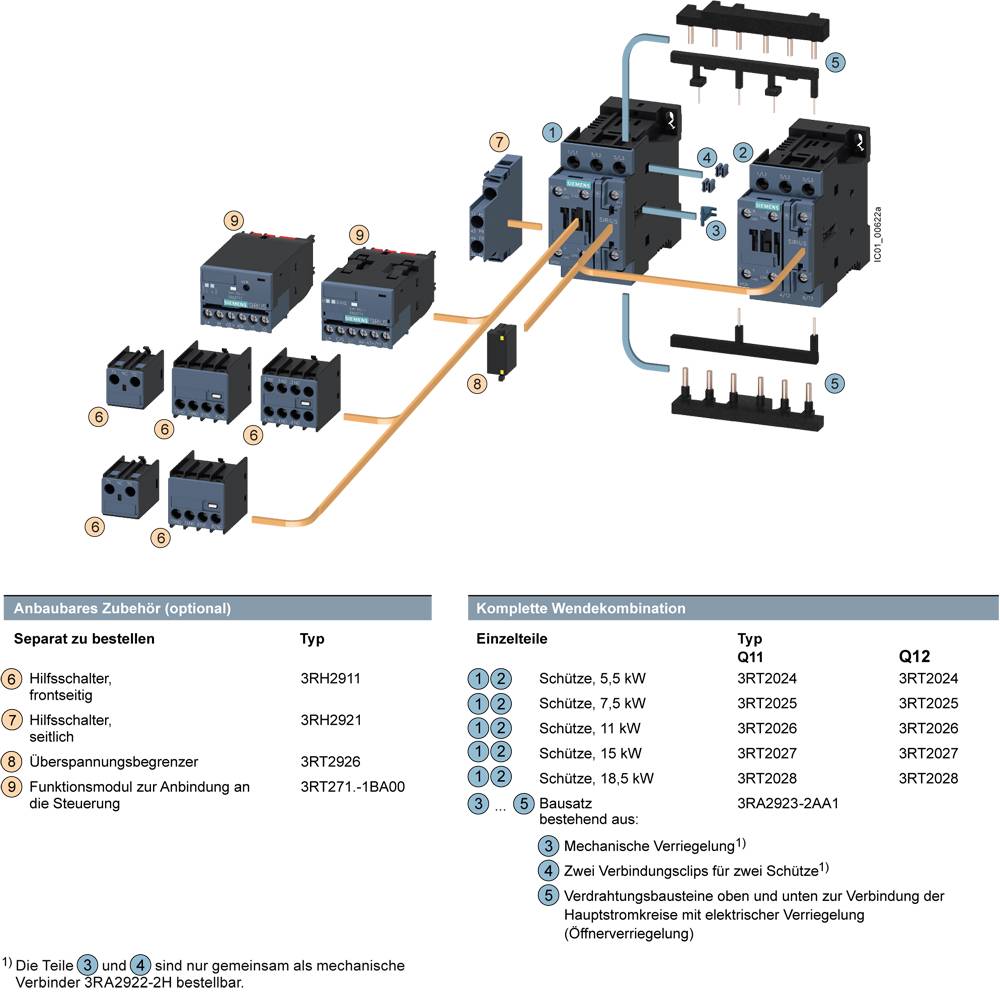

'Montážne a jednotlivé diely elektrických stykačov: Zoznam typov a možností s grafickým znázornením cievkových a montážnych súčastí.'

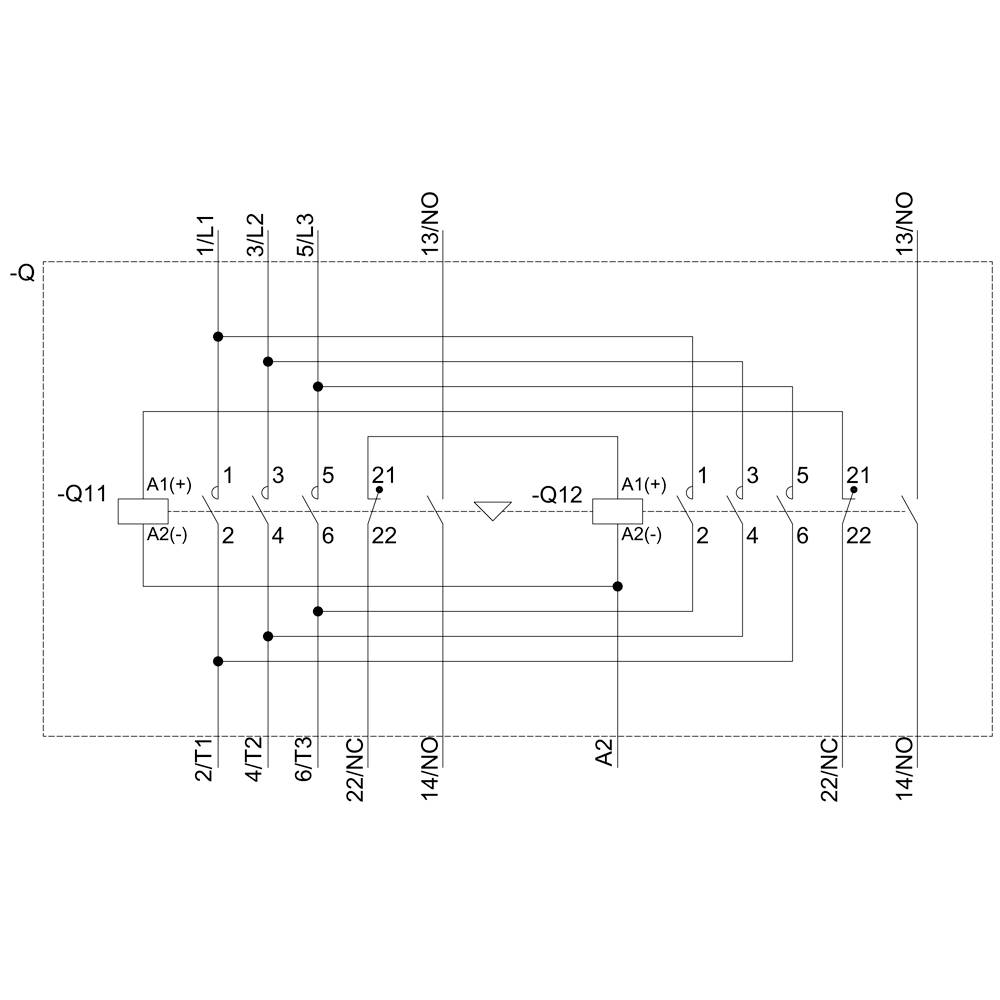

Schéma elektrického obvodu s viacerými relé, spínačmi a prepojeniami. Hlavné prepojenia medzi Q11 a Q12.

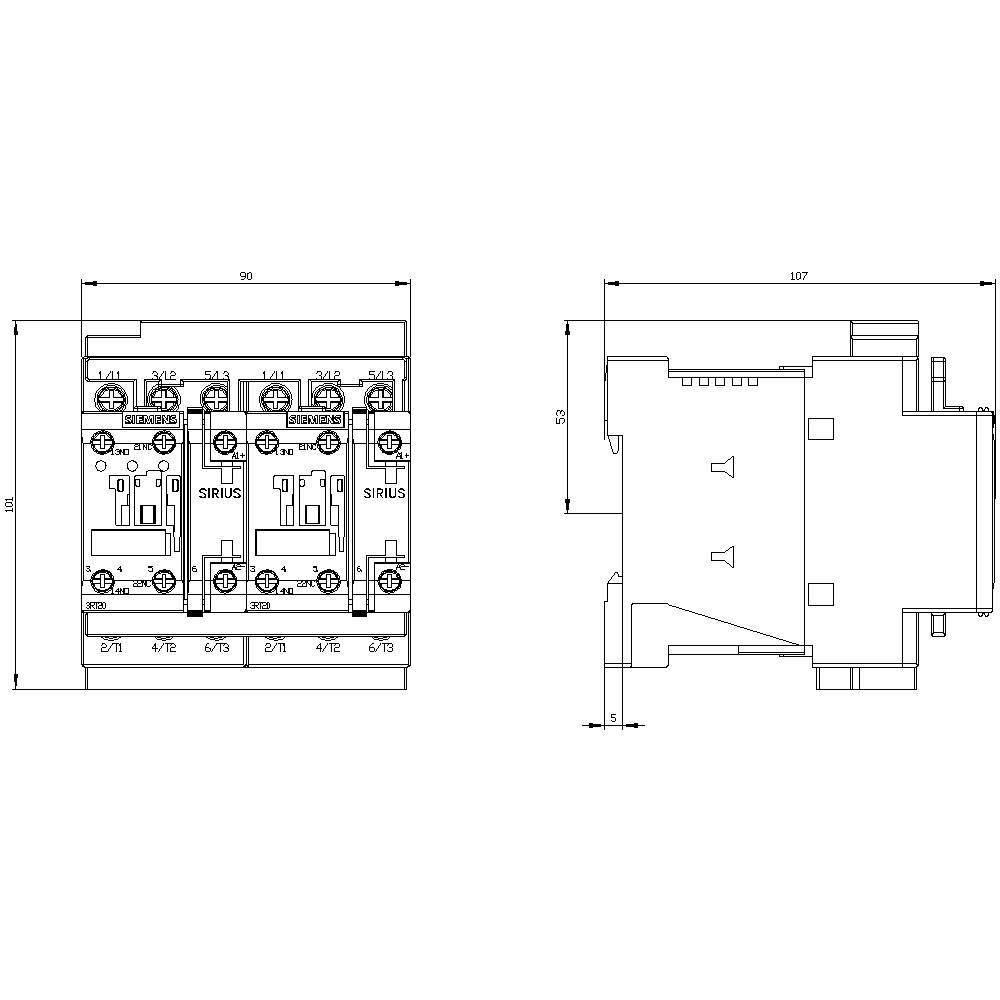

'Technický výkres elektrického komponentu s rozmermi: šírka 90 mm, hĺbka 107 mm, výška 76 mm. Rôzne prípojky sú vyznačené.'

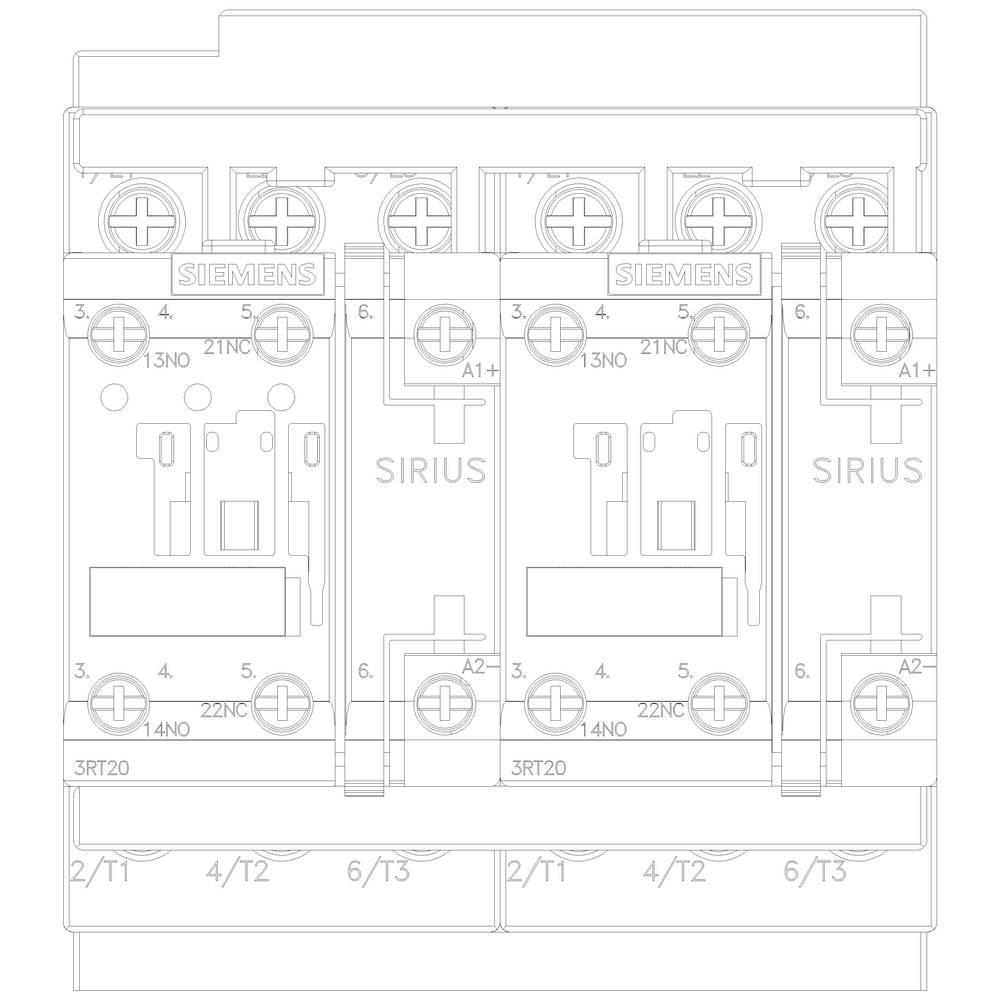

Schéma zapojenia trojpólového stykača Siemens s označením svoriek a spínacích polôh; znázorňuje elektrické prepojenia.

1/6

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Zaťažovací prúd

11 A

Výkon

5.5 kW

Datasheety: (PDF)

Doručenie: Št 19. 11.

Počet

Celkom (249,99 € / kus)

295,00 €

-15 %

249,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Cúvacia kombinácia s I / O-Link, AC3, 5,5kW / 400V, DC24V 3pol. S0

Dodatočné informácie:

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 10 mm²

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2324-8XE30-1BB4

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 11 A

Zaťažovací prúd: 11 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 101 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 90 x 101 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Screw connection

: DC

: Other

: 5.516240625

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Po 2. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Po 2. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Po 2. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Po 2. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: Št 29. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Po 2. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Po 2. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Po 2. 11.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Po 2. 11.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Na stiahnutie

Datasheet

Datasheet 1741591 Siemens 3RA2324-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 5.5 kW 690 V/AC 11 A Vhodné pre značku (relé): Siemens

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1741591 Siemens 3RA2324-8XE30-1BB4 reverzné kombinovaný stýkač 3 spínacie 5.5 kW 690 V/AC 11 A Vhodné pre značku (relé): Siemens

Popis

Kombinácia spiatočky pre 3RA27 AC-3, 5,5 kW / 400 V, DC 24 V 3-pólová, veľkosť S0 skrutkové spojenie elektrické a mechanické blokovanie 2 S integrované, s kohútikom napätia Reverzačná kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Kombinácia cúvania 3RA23 je testovaná a vo výrobe namontovaná kombinácia dvoch stýkačov 3RT2 rovnakého výkonu, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie cúvania 3RA23 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie cúvania 3RA23 nahrádzajú osvedčenú sériu 3RA13.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
