Name: Siemens 3RA2325-8XB30-1AL2 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 17 A 1 ks
Brand: Siemens
SKU: 1703084
Availability: BackOrder

Siemensov stykač (séria Sirius), priemyselné elektrické zariadenie na spínanie elektrických obvodov, tmavý kryt, modrý predný panel.

Otvorená elektrická rozvodná skriňa s rôznymi elektrickými komponentmi a elektrickým vedením na riadenie a distribúciu elektriny.

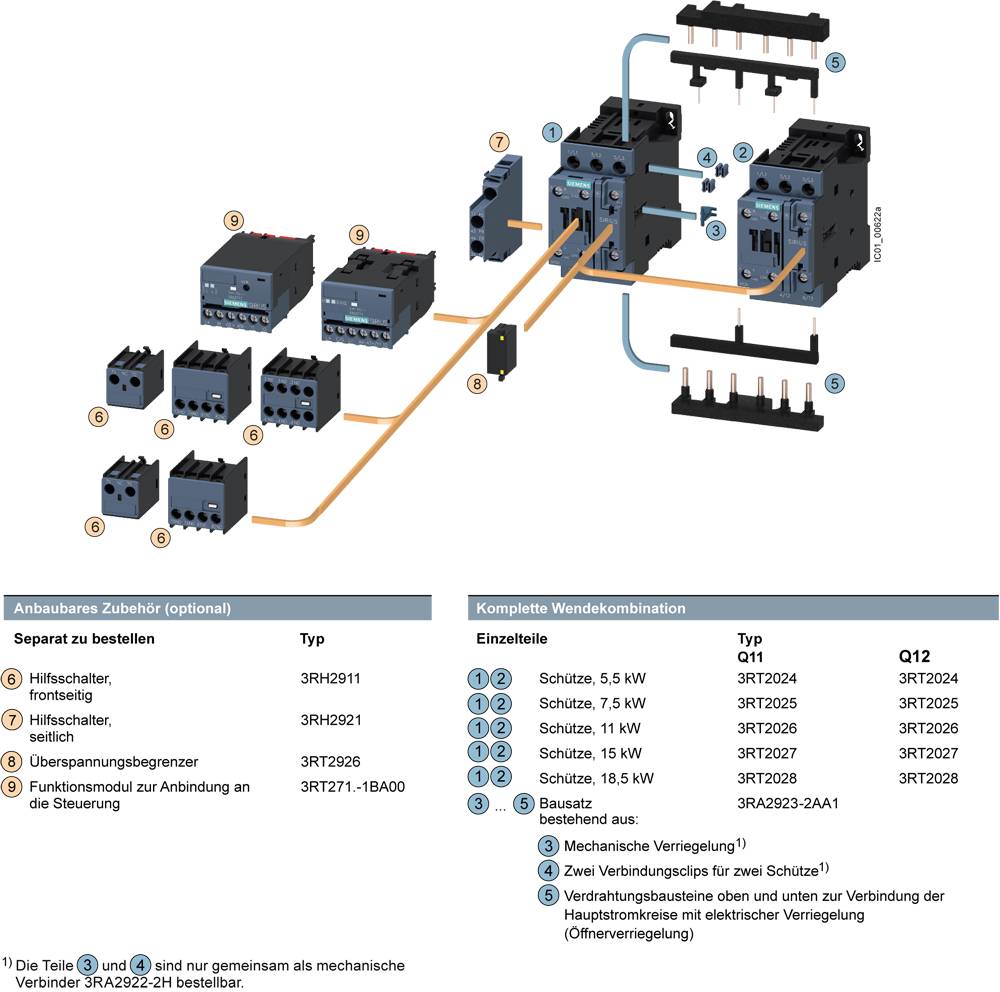

Diagram znázorňuje elektrické komponenty a príslušenstvo: stýkače, kontakty a prepojenia. Dôraz je kladený na typy a objednávacie čísla.

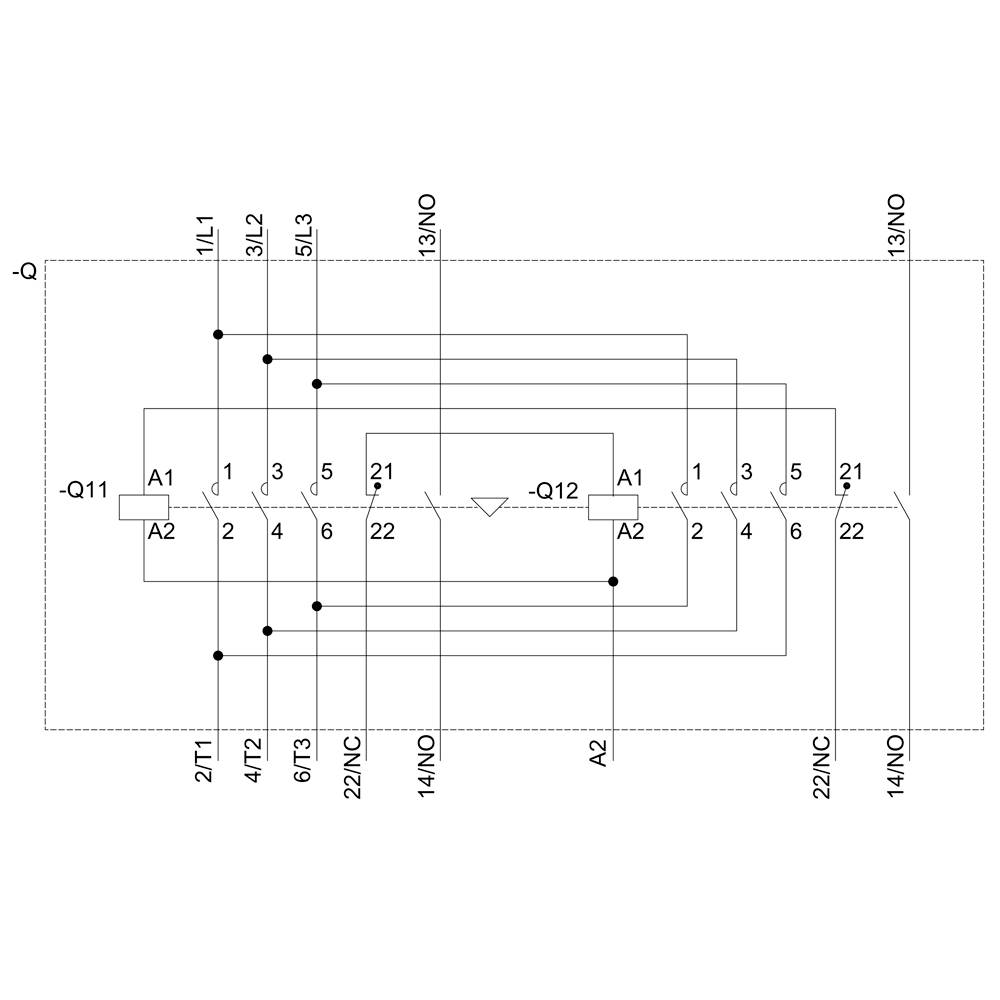

'Schéma zapojenia zobrazuje elektrické relé s viacerými pripojeniami, spínacími cestami, číslovaním a svorkami.'

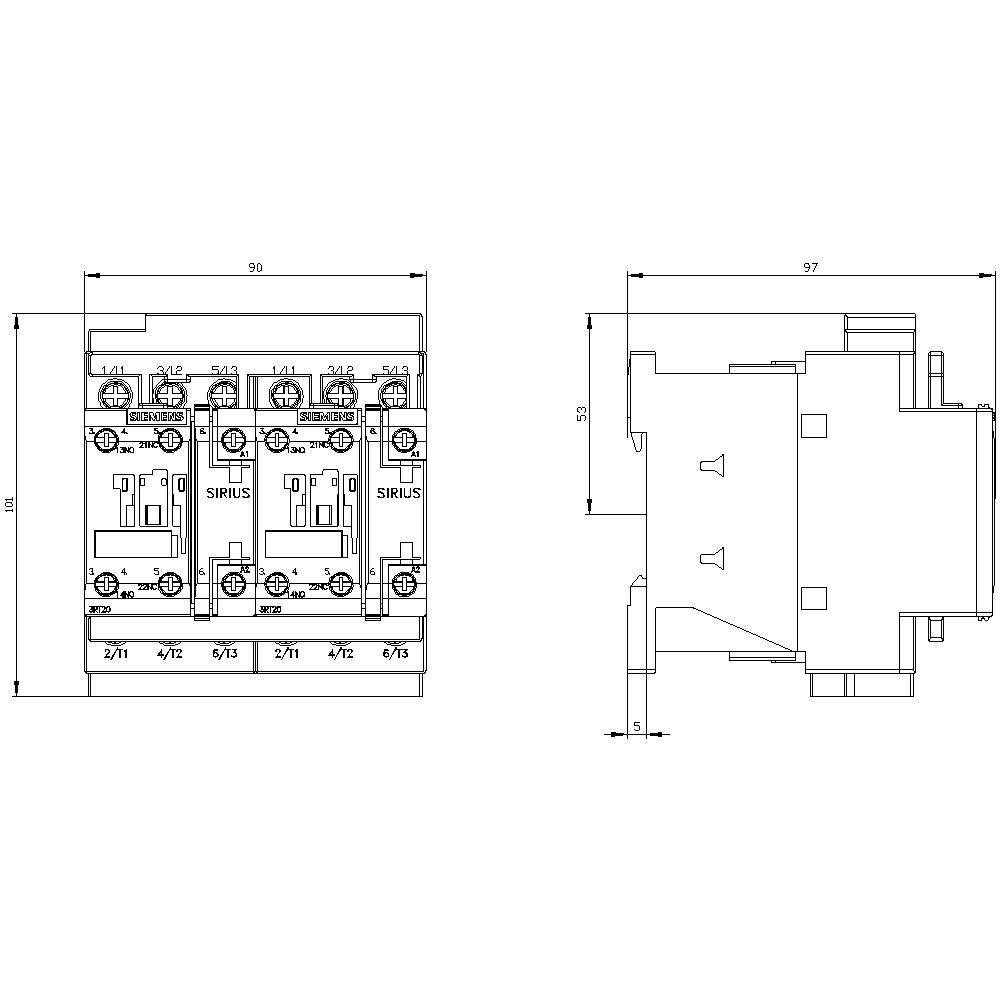

Konštrukčný výkres elektrického spínacieho zariadenia s rozmermi. Zobrazuje čelný a bočný pohľad na spínací blok systému SIRIUS.

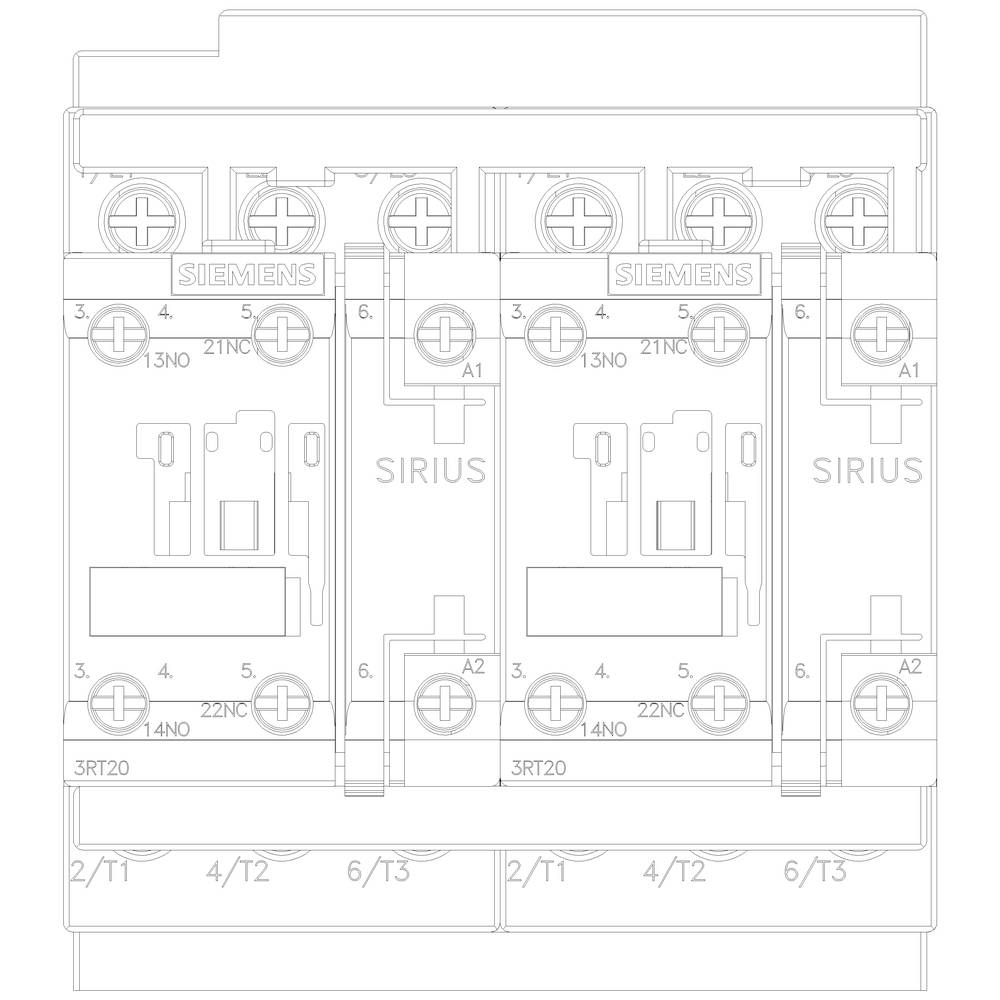

Technický výkres troch elektrických stykačov umiestnených vedľa seba so skrutkovými svorkami a označením SIRIUS.

1/6

Ilustračný obrázok

Kategória výrobku

reverzné kombinovaný stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Zaťažovací prúd

17 A

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (169,99 € / kus)

204,99 €

-17 %

169,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 10 mm²

Kategória výrobku: reverzné kombinovaný stýkač

Typ: 3RA2325-8XB30-1AL2

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Zaťažovací prúd: 17 A

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 101 mm

Hĺbka: 97 mm

Rozmer.: (š x v x h) 90 x 101 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Reversing contactor

: 7.5 kW

: 3

: 0

: 17 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 7.355

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Počet pólov

Kategória výrobku

Menovité napätie

Zaťažovací prúd

Siemens 3RA2315-8XB30-1AB0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744500

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704758

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

104,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744501

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699327

Doručenie: Pi 23. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1702108

Doručenie: St 21. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

109,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699328

Doručenie: St 21. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

119,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699329

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744502

Doručenie: Pi 23. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744503

Doručenie: Pi 23. 10.

Conrad Electronic

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzné kombinovaný stýkač 3 spínacie 3 kW 690 V/AC 6.1 A Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1744504

Doručenie: Pi 23. 10.

Conrad Electronic

3 kW

3-pólové

reverzné kombinovaný stýkač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

99,99 €^*

Na stiahnutie

Datasheet

Datasheet 1703084 Siemens 3RA2325-8XB30-1AL2 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 17 A 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1703084 Siemens 3RA2325-8XB30-1AL2 reverzné kombinovaný stýkač 3 spínacie 690 V/AC 17 A 1 ks

Popis

Reverzná kombinácia AC-3, 7,5kW / 400V, AC230V, 50 / 60Hz 3-pólová, veľkosť S0 skrutkové spojenie elektrické a mechanické zamykanie 2 S integrovaná Cúvacia kombinácia SIRIUS 3RA23 na spínanie motorov vrátane zmeny smeru otáčania.
Kombinácia cúvania 3RA23 je testovaná a vo výrobe namontovaná kombinácia dvoch stýkačov 3RT2 rovnakého výkonu, ktoré sú už zapojené a sú mechanicky a elektricky prepojené. Sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a pripravené na IE3 / IE4.
Kombinácie cúvania 3RA23 sú k dispozícii s AC a DC ovládaním vo veľkostiach S00 až S3. Sú ponúkané v skrutkovej a pružinovej spojovacej technológii na montáž na koľajnice alebo upevnenie skrutkami.
Príslušenstvo pre stýkače 3RT2 je rovnaké pre všetky veľkosti a môže sa použiť aj pre kombinácie stykačov.
Kombinácie cúvania 3RA23 nahrádzajú osvedčenú sériu 3RA13.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
