Name: Siemens 3RH2431-1AP00 pomocný stýkač 3 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1742608
Availability: BackOrder

Dva modré elektrické stýkače značky Siemens, model SIRIUS, s ôsmimi viditelnými svorkami. Sú namontované vedľa seba.

Otvorená rozvádzačová skriňa s rôznymi elektrickými komponentmi a kabelážou, ktoré sú starostlivo usporiadané v niekoľkých vrstvách.

Diagram zobrazuje funkčné moduly pre pomocného strelca, adaptér pre zapojenie a príslušenstvo so smerových šípkami pre inštaláciu.

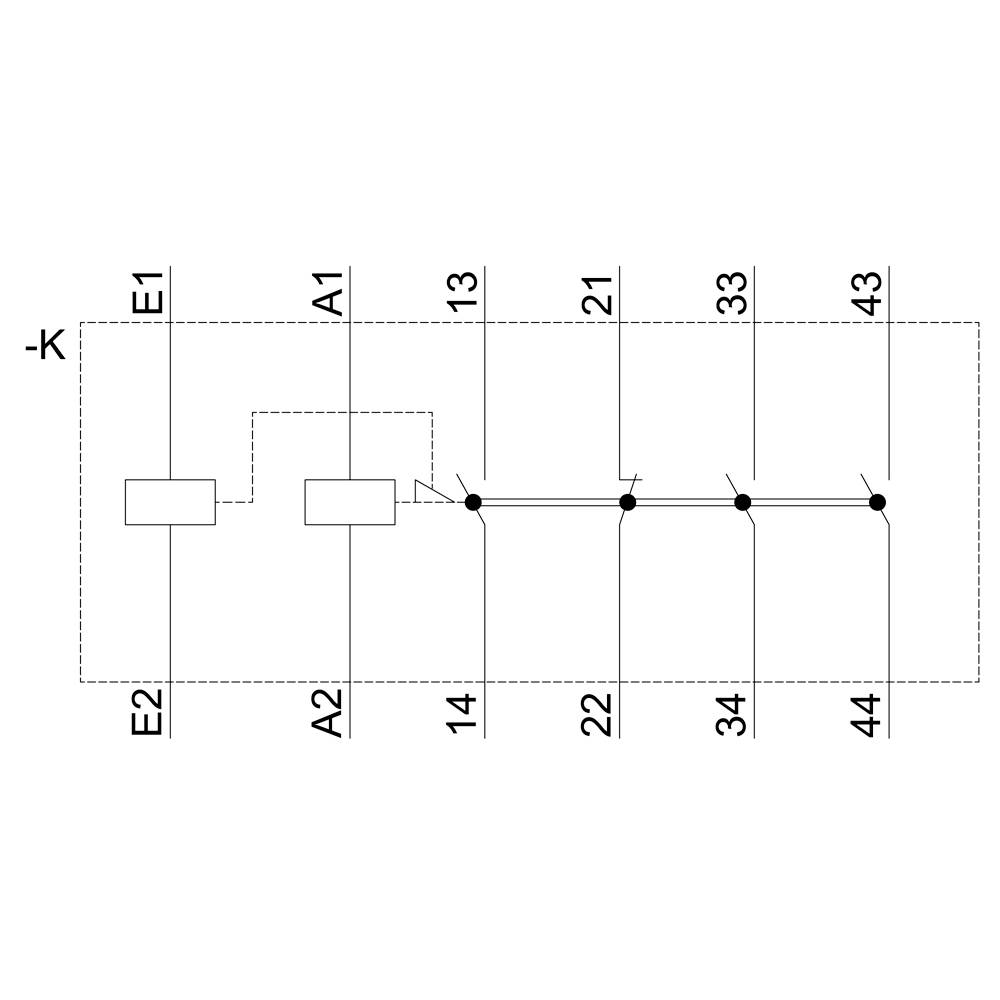

Spínací symbol pre riadiacu jednotku. Vľavo relé (-K) s pripojeniami E1 a E2. Vpravo štyri vertikálne výstupy (13, 21, 33, 43) prepojené bodkami.

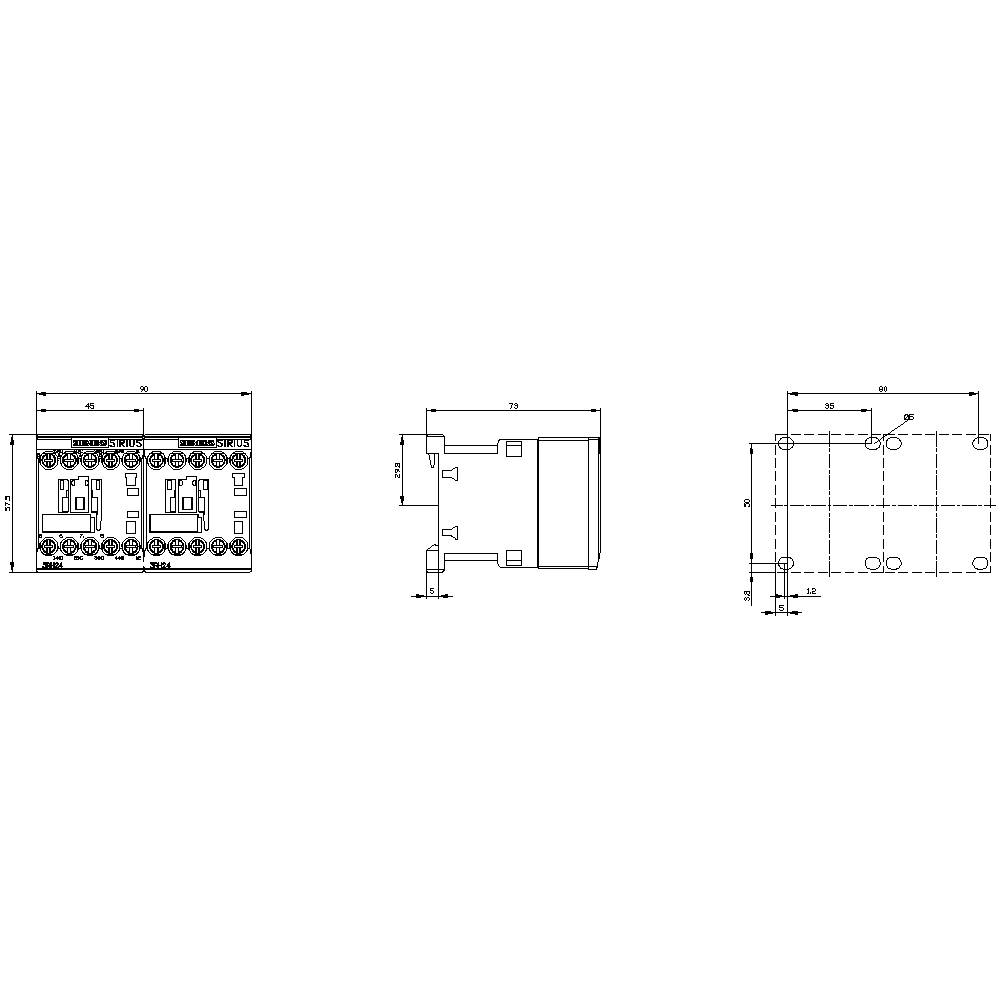

Technický výkres elektromechanickej súčiastky s podrobnými rozmermi v troch pohľadoch: pohľad spredu, pohľad z boku a pohľad zhora.

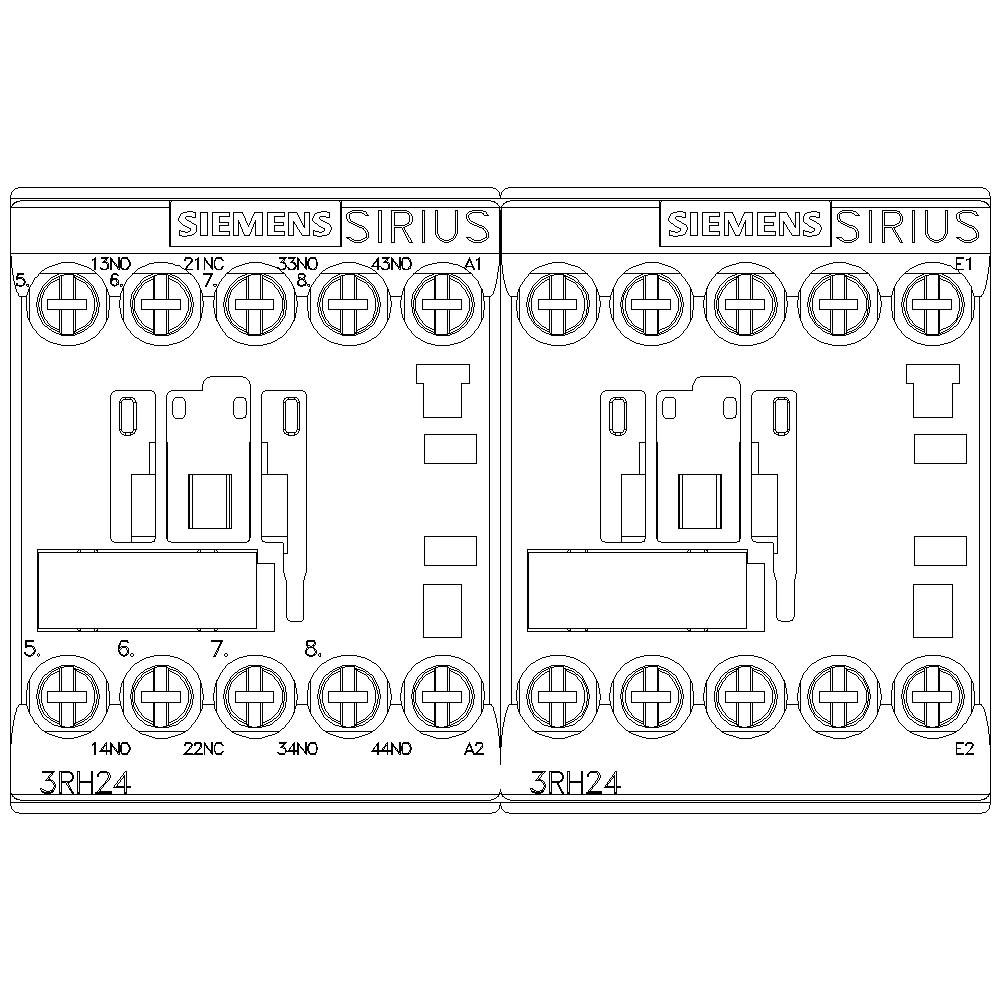

Schémy zapojenia dvoch relé modulov Siemens SIRIUS 3RH24 s očíslovanými svorkami, znázorňujúce elektrické prepojenia a kontakty.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

4-pólové

Pripojenie

skrutková svorka

Druh obalu

Piece

Typ

3RH2431-1AP00

Datasheety: (PDF)

Doručenie: St 4. 11.

Počet

Celkom (174,99 € / kus)

174,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC

Druh obalu: Piece

Kategória výrobku: pomocný stýkač

Typ: 3RH2431-1AP00

Konštrukčná veľkosť: S00

Počet pólov: 4-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací
3 spínacie

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutková svorka

Mechanická životnosť: 50 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 90 mm

V: 57.5 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 90 x 57.5 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 3

: 1

: 3 A

: Screw connection

: AC

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Druh obalu

Siemens 3RH1921-1CD01 blok pomocných spínačov 1 rozpínací Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1698904

Doručenie: St 4. 11.

Conrad Electronic

blok pomocných spínačov

Piece

Min.: 1

Násobky: 1

14,99 €^*

Siemens 3RH1921-1DA11 blok pomocných spínačov okamžité spínanie Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1698905

Okamžité doručenie: Št 22. 10.

15 KsConrad Electronic

blok pomocných spínačov

Piece

Min.: 1

Násobky: 1

22,99 €^*

Siemens 3RH1921-1EA11 blok pomocných spínačov okamžité spínanie zásuvné Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1698906

Doručenie: St 4. 11.

Conrad Electronic

blok pomocných spínačov

Piece

Min.: 1

Násobky: 1

23,99 €^*

Siemens 3RH1921-1KA02 blok pomocných spínačov okamžité spínanie 2 rozpínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1704506

Doručenie: St 4. 11.

Conrad Electronic

blok pomocných spínačov

Single

Min.: 1

Násobky: 1

22,99 €^*

Siemens 3RH1921-1XA22-0MA0 blok pomocných spínačov okamžité spínanie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1744067

Okamžité doručenie: Št 22. 10.

5 KsConrad Electronic

blok pomocných spínačov

Piece

Min.: 1

Násobky: 1

29,99 €^*

Siemens 3RH1921-2DA11 blok pomocných spínačov s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1699096

Okamžité doručenie: Št 22. 10.

11 KsConrad Electronic

blok pomocných spínačov

Piece

Min.: 1

Násobky: 1

22,99 €^*

Siemens 3RH1921-2DE11 pomocný spínač s krytom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1744068

Okamžité doručenie: Št 22. 10.

2 KsConrad Electronic

pomocný spínač

Single

Min.: 1

Násobky: 1

57,99 €^*

Siemens 3RH1921-2EA20 blok pomocných spínačov okamžité spínanie 2 spínacie zásuvné Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1704507

Doručenie: St 4. 11.

Conrad Electronic

blok pomocných spínačov

Piece

Min.: 1

Násobky: 1

23,99 €^*

Siemens 3RH1921-2EE02 pomocný spínač 2 rozpínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1744069

Doručenie: St 4. 11.

Conrad Electronic

pomocný spínač

Piece

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RH1921-2JE11 pomocný spínač okamžité spínanie s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1744075

Doručenie: St 4. 11.

Conrad Electronic

pomocný spínač

Single

Min.: 1

Násobky: 1

57,99 €^*

Na stiahnutie

Datasheet

Datasheet 1742608 Siemens 3RH2431-1AP00 pomocný stýkač 3 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742608 Siemens 3RH2431-1AP00 pomocný stýkač 3 spínacie s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Relé stýkača, spínané, 3 Z + 1 V, 230 V AC, 50/60 Hz, veľkosť S00, skrutkové pripojenie pomocný stýkač SIRIUS 3RH2 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé SIRIUS 3RH2 majú štandardne označené označenia pripojenia a spoľahlivú a časovo úspornú technológiu pripojenia. Vďaka duplikácii výstupov je možné prepnúť niekoľko pomocných obvodov súčasne. Všetky kontakty sú k dispozícii aj s pozitívnym vedením pre bezpečnostné aplikácie ako varianty SUVA. Stykačové relé sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a sú zodpovedajúce schválenia (napr. IEC a UL / CSA) vhodné na použitie na celom svete.
Sú k dispozícii s AC alebo DC ovládaním a sú k dispozícii so skrutkovou alebo pružinovou technológiou. Základná verzia relé stýkača je 4-pólová a je možné ju rozšíriť až na 8 pólov pomocou nacvakávacích pomocných spínačov.
Rozsiahle príslušenstvo pre stýkače 3RT2 pre veľkosti S00 až S3 je možné použiť aj pre stykačové relé 3RH2.
Relé stýkačov 3RH2 nahrádza osvedčenú sériu 3RH1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
