Name: Siemens 3RH2911-1AA10 pomocný spínač 1 spínací zásuvné Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2862265
Availability: OutOfStock

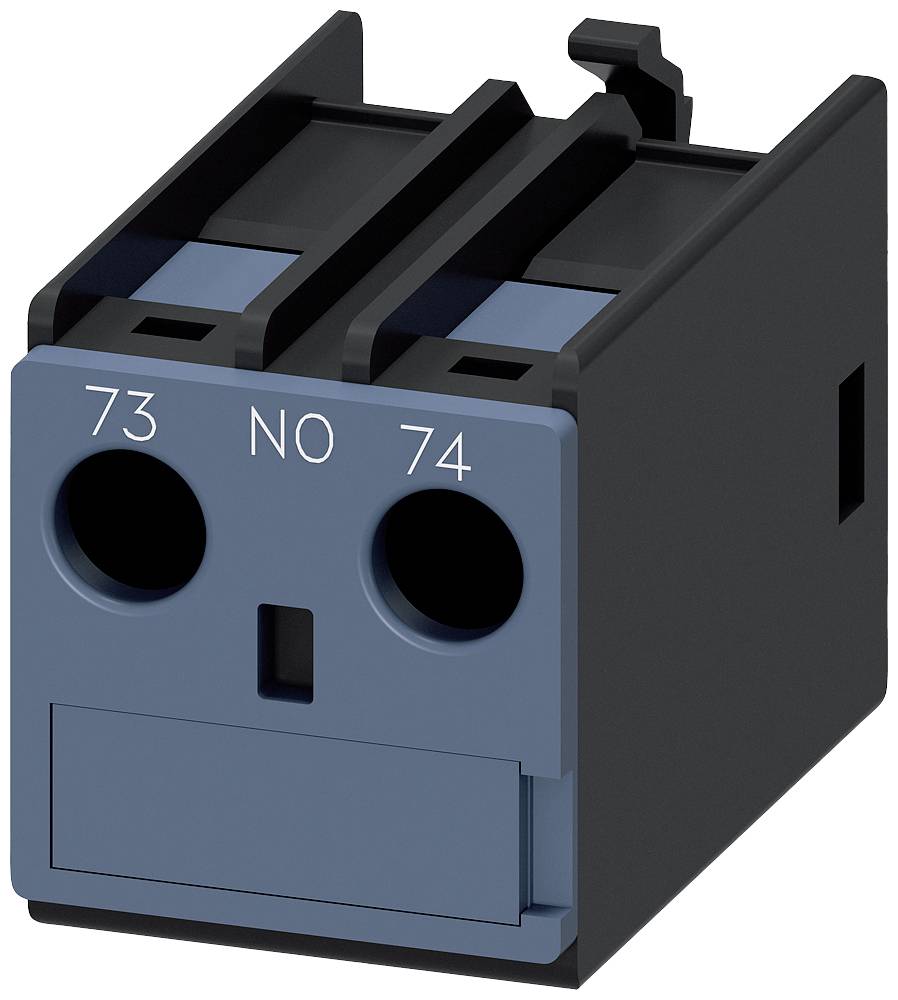

Obdĺžnikový elektrický svorkovnicový blok v modrej a čiernej farbe s označeniami '73', 'NO' a '74'.

Obrázok zobrazuje vnútro elektrického rozvádzača s rôznymi káblami a komponentmi. V pozadí sa nachádza daždivý priemyselný scenár.

Diagram znázorňuje rôzne elektrické spínacie zariadenia a ich pripojenia vrátane hlavného stýkača a pomocného spínača, s návodom na zapojenie prepojení.

Technický výkres zobrazuje rez rúrou s dvoma prierezmi. Rozmery 73 a 74 sú zvýraznené.

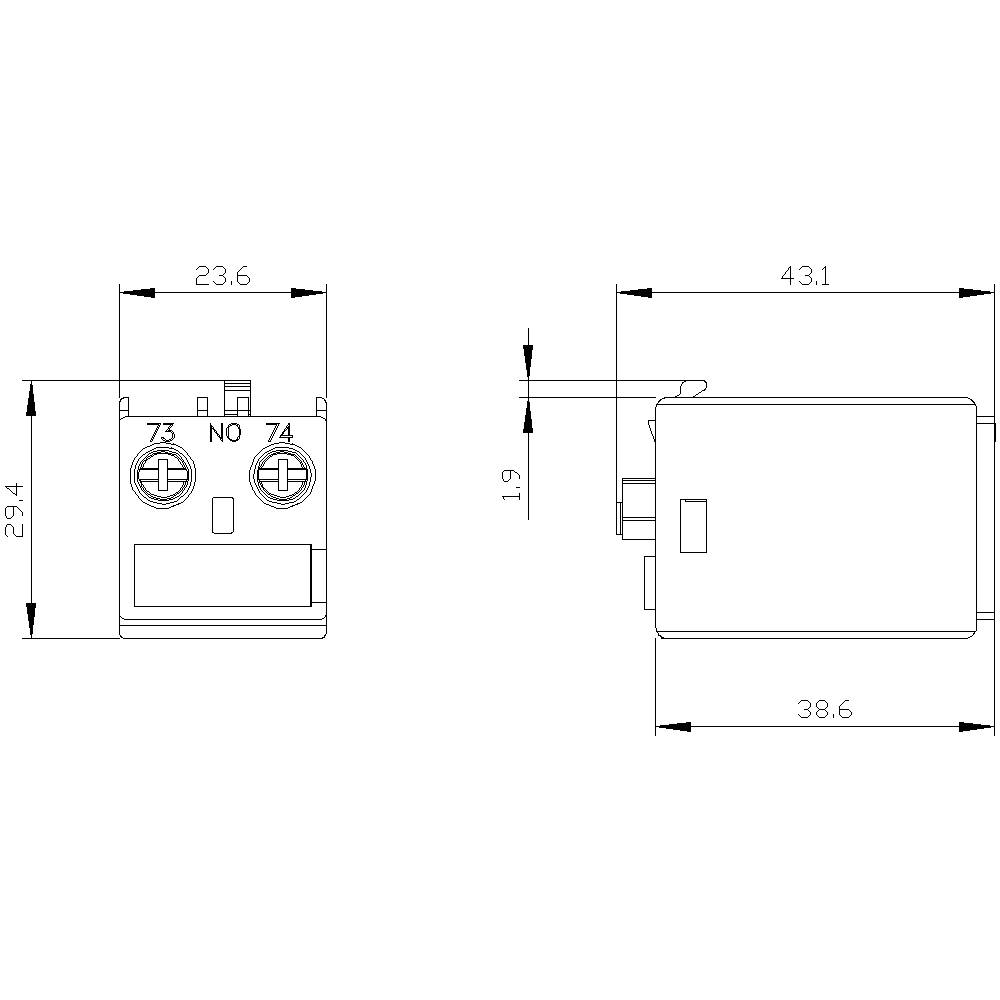

Výkres zobrazuje technické rozmery elektrického spínača: šírka 23,6 mm, výška 29,4 mm, hĺbka 43,1 mm. Pripojenia pri 73/NO/74.

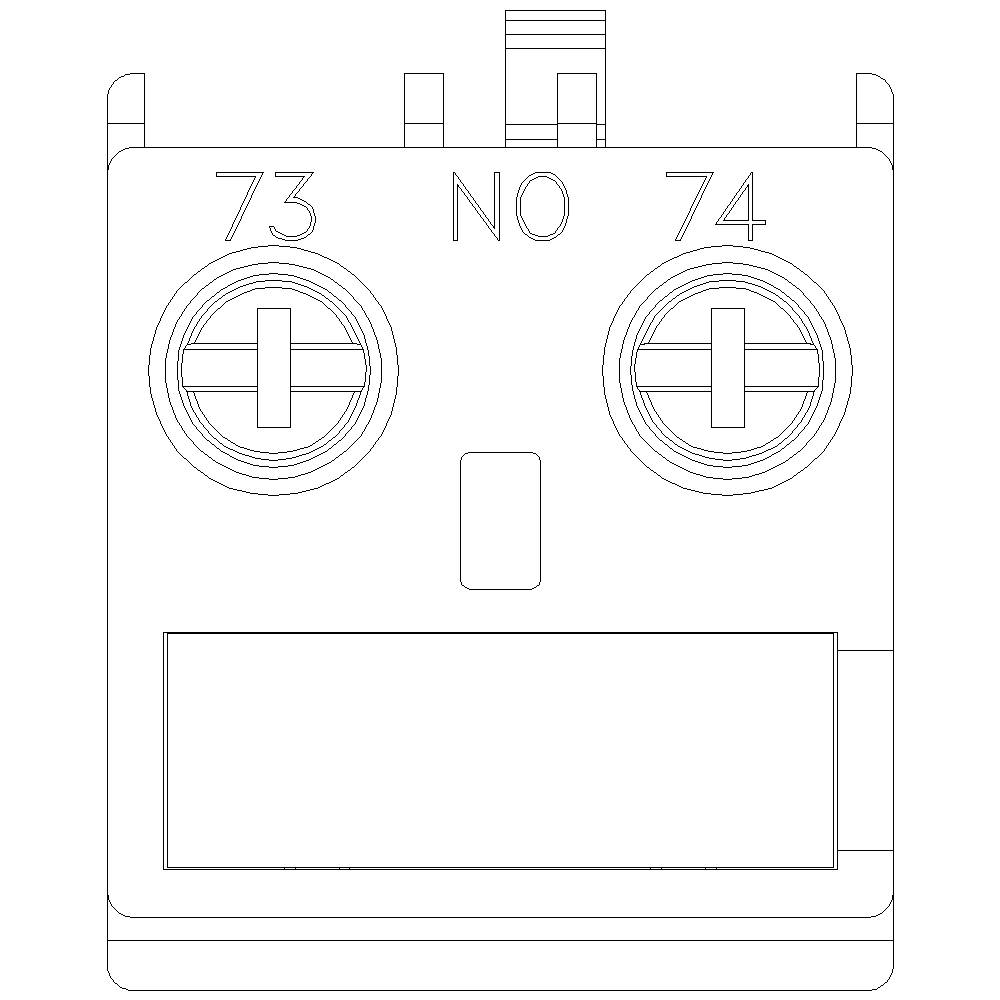

Zariadenie s označeniami '73', '74' a 'NO' nad dvoma prepínačmi. Veľké obdĺžnikové pole pod nimi, pravdepodobne displej alebo ovládací panel.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

skrutkovací

Typ

3RH2911-1AA10

Konštrukčná veľkosť

S00

Typ kontaktu

1 spínací

Datasheety: (PDF)

Momentálne nedostupné

Celkom (13,99 € / kus)

13,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú stranu
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Kategória výrobku: pomocný spínač

Typ: 3RH2911-1AA10

Konštrukčná veľkosť: S00
S0
S2
S3

Typ kontaktu: 1 spínací

Pomocný kontakt: 1 spínací

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutkovací

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 23.6 mm

V: 27.5 mm

Hĺbka: 38.6 mm

Rozmer.: (š x v x h) 23.6 x 27.5 x 38.6 mm

Obsah: 1 ks

Spĺňa RoHS: áno

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862265 Siemens 3RH2911-1AA10 pomocný spínač 1 spínací zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862265 Siemens 3RH2911-1AA10 pomocný spínač 1 spínací zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocné spínače na prednej strane, 1 prúdová cesta NO 1 pripojenie NO zhora pre skrutkové svorky 3RH2 a 3RT2 73/74 Pomocné spínače SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
