Name: Siemens 3RH2911-1HA20 pomocný spínač 4 spínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 2862276
Availability: InStock

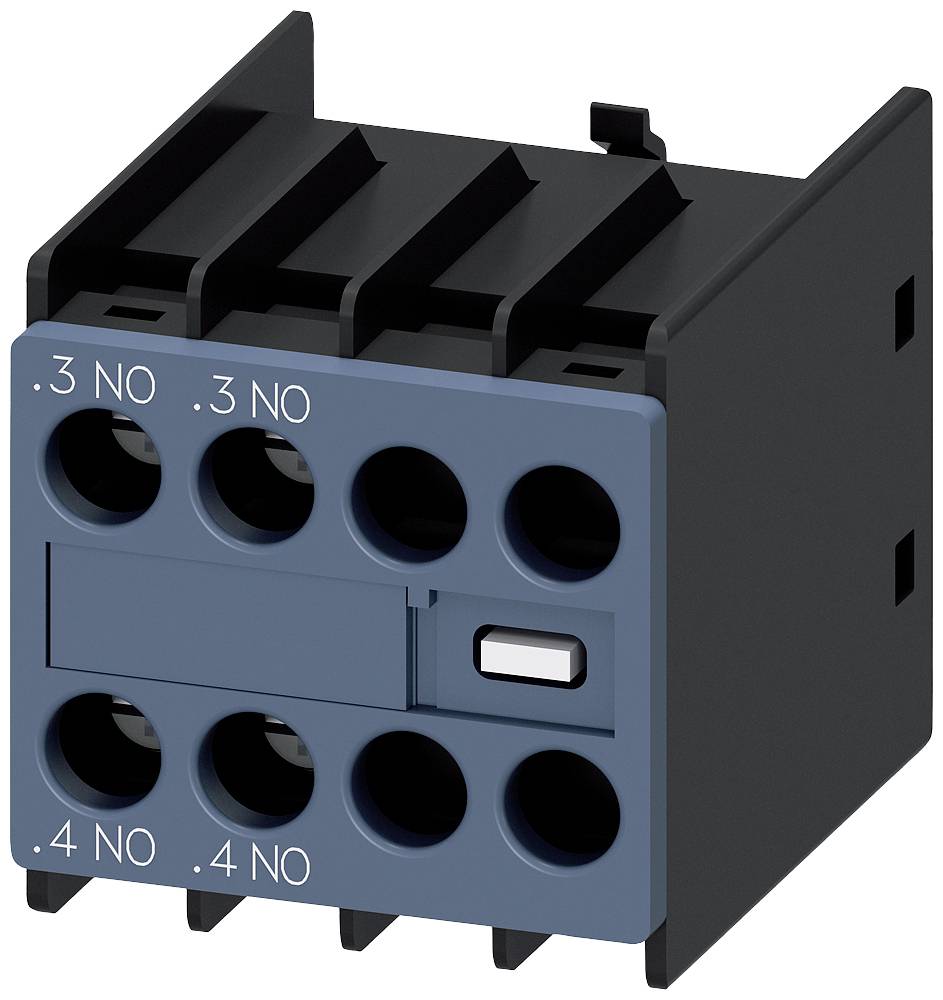

Modrý štvorpólový elektrický konektor pre priemyselné aplikácie, s označeniami '.3 NO' a '.4 NO' na prednej strane.

Otvorená elektrická rozvodná skriňa plná káblov a elektronických komponentov stojí vpravo od dažďom zmáčaného okenného skla s rozmazaným pozadím.

Schéma elektrického zapojenia zobrazuje rôzne stýkače a pomocné spínače so spojovaciami líniami. Dôležité komponenty sú očíslované a vysvetlené.

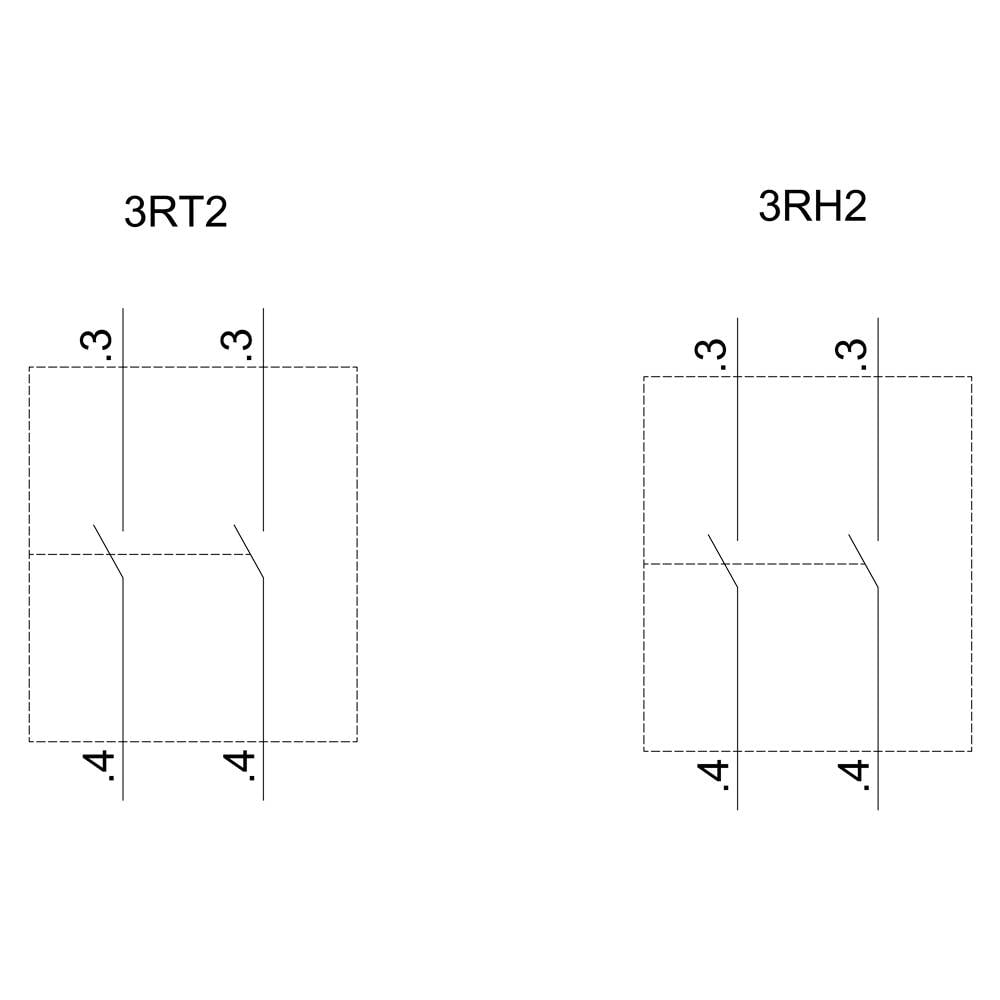

Diagram dvoch geometrických tvarov, vľavo '3RT2' s rozmermi 3x4, vpravo '3RH2' takisto s rozmermi 3x4.

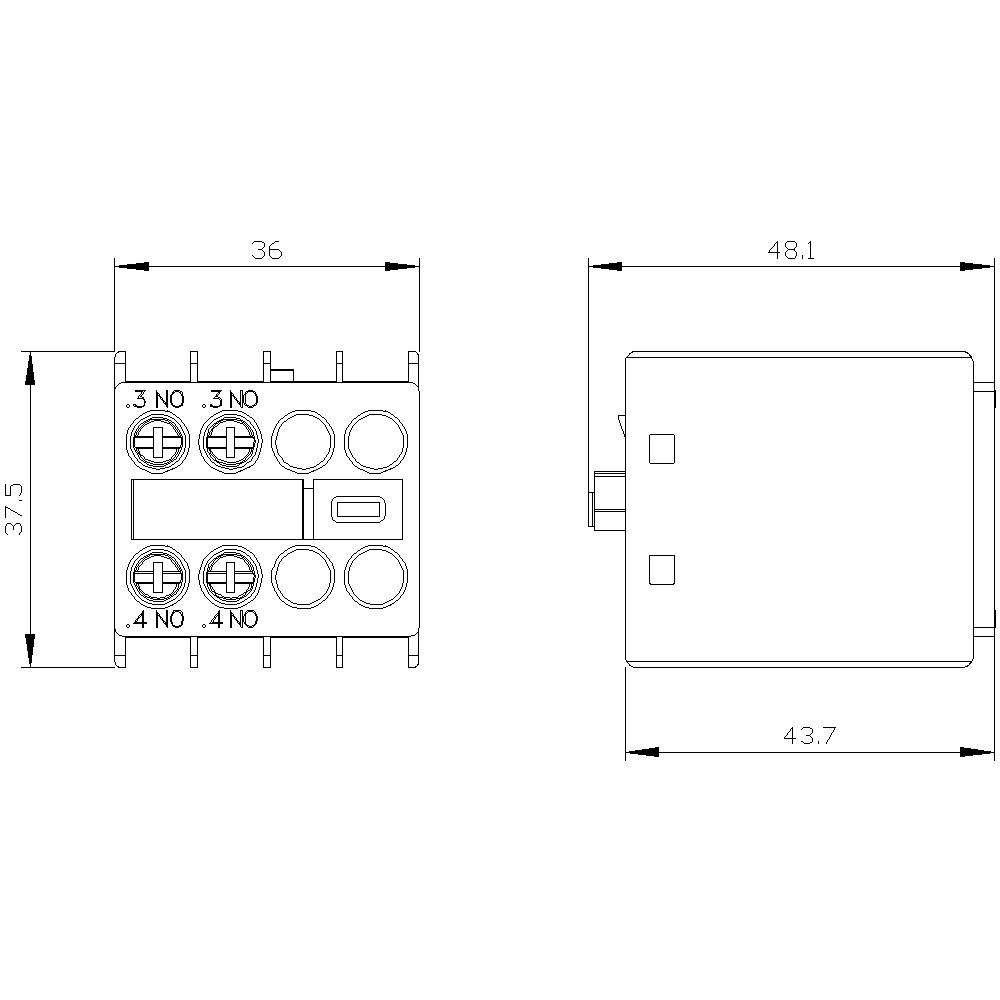

Technický výkres relé s rozmermi: 36x37,5 mm a 48,1x43,7 mm. Zobrazuje svorky a ich označenie.

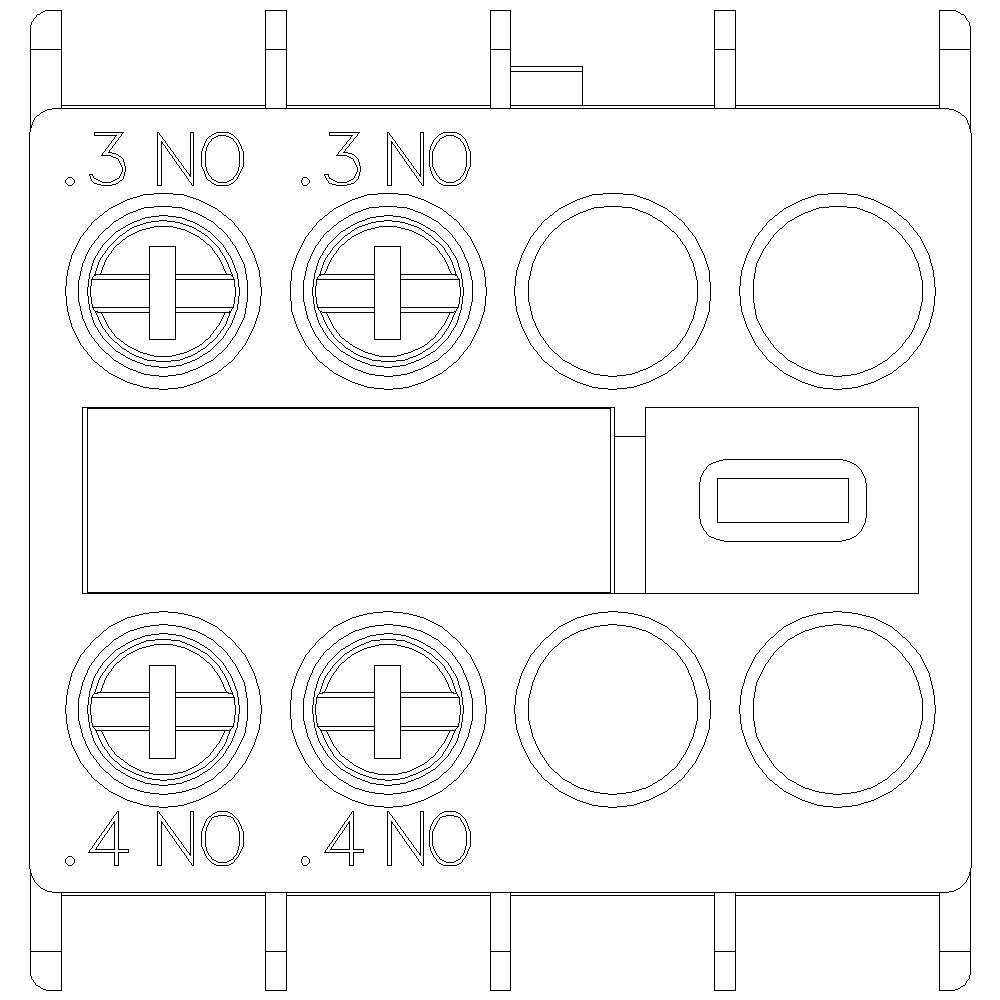

Technický výkres spínača s kontaktmi označenými '3 NO' a '4 NO', zobrazujúci pohľad zhora s elektrickými pripojovacími bodmi.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

skrutkovací

Typ

3RH2911-1HA20

Konštrukčná veľkosť

S00

Typ kontaktu

4 spínacie

Datasheety: (PDF)

Doručenie: Št 15. 10.

2 Set(y)

Počet

Set(y)

Celkom (16,99 € / kus)

16,99 €

s DPH

Už len 2 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Dizajn produktu: možno nacvaknúť na prednú stranu
Funkcia produktu / nútená prevádzka: áno
Funkcia produktu / nútená prevádzka, poznámka: s 3RH2
Funkcia produktu / kontakt zrkadla: áno
Funkcia produktu / kontakt zrkadla, poznámka: s 3RT2
Oblasť použitia: rozšírenie pomocných kontaktov v riadiacom obvode
Vhodnosť na použitie: Pomocný a silový stykač
Odolné napätie: 6 kV
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 16), 2x (18... 14)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / plné alebo lankové: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Kategória výrobku: pomocný spínač

Typ: 3RH2911-1HA20

Konštrukčná veľkosť: S00
S0
S2
S3

Typ kontaktu: 4 spínacie

Pomocný kontakt: 2 spínacie

Konštantný prúd (max.): 6 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: zásuvné

Druh montáže: zaklapávacie uchytenie

Pripojenie: skrutkovací

Elektrická životnosť: 200 000

Mechanická životnosť: 1 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 36 mm

V: 37.5 mm

Hĺbka: 43.7 mm

Rozmer.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2862276 Siemens 3RH2911-1HA20 pomocný spínač 4 spínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862276 Siemens 3RH2911-1HA20 pomocný spínač 4 spínacie zásuvné Vhodné pre značku (relé): Siemens 1 ks

Popis

Pomocný spínač na prednej strane, 2 prúdové cesty NO 1 NO, 1 NO pre skrutkové svorky 3RH2 a 3RT2 .3/.4, .3/.4 Pomocné spínače SIRIUS 3RH29 na rozšírenie pomocných kontaktov v riadiacom obvode.
Pomocné spínače 3RH29 na prednej strane je možné namontovať na stýkače 3RT2 a stýkačové relé 3RH2 bez ohľadu na veľkosť bez náradia.
Pomocné spínače 3RH19/3RH29 sú k dispozícii ako varianty, ktoré možno namontovať na prednú alebo bočnú stranu, až so štyrmi okamžitými spínacími alebo až dvoma prednými spínacími kontaktmi NO a NC. Pomocné spínače môžu byť navrhnuté ako nútene vedené kontaktné prvky v stýkačových relé 3RH alebo ako zrkadlové kontakty vo výkonových stýkačoch 3RT. Sú trvalo dostupné so skrutkovými a pružinovými svorkami.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
