Name: Siemens 3RT1076-2AM36 stýkač 3 spínacie 250 kW 1000 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1746275
Availability: BackOrder

Priemyselná rozvádzač s otvoreným panelom odhaľuje komplexné zapojenie káblov, vedľa je okno s kvapkami dažďa a rozmazanými strojmi v pozadí.

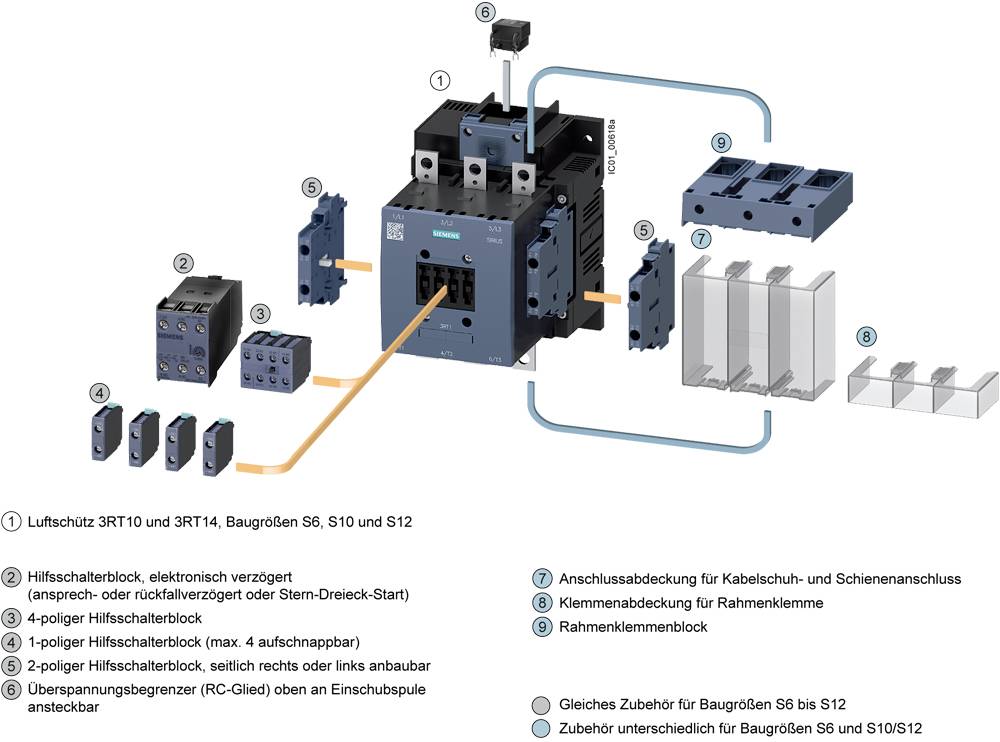

Výkres rozloženého protivzdušného dela s príslušenstvom. Zobrazuje rôzne komponenty, ich funkcie a možnosti prepojenia.

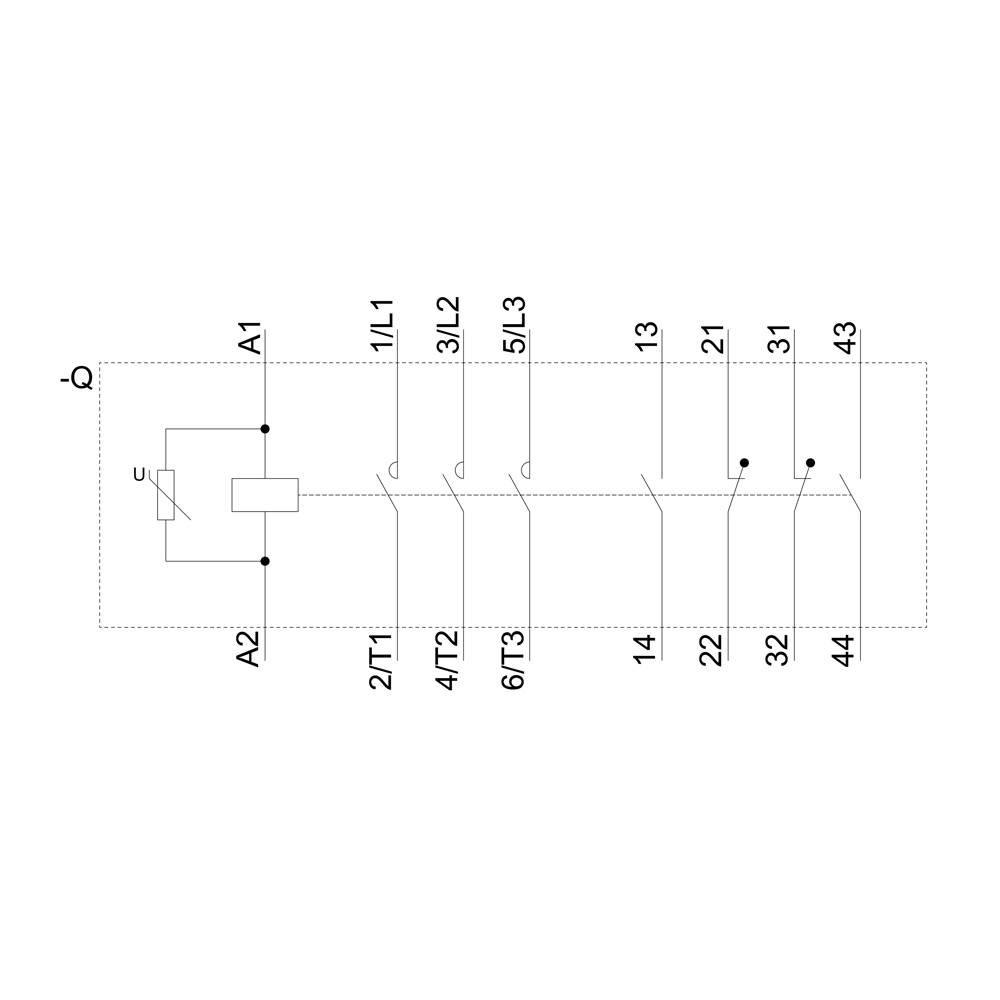

Schéma elektrického rozvádzača s číslovanými svorkami od 1/L1 po 6/T3 a A1, A2.

Technický výkres elektrického spínača: Čelný, bočný a pohľad zhora s podrobnými popismi pripojení a komponentov.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

1000 V/AC

Výkon

250 kW

Pripojenie

lištová prípojka

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Celkom (4 025,00 € / kus)

4 025,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC / DC
Prierez vodiča, jeden alebo viacžilový: 240 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT1076-2AM36

Konštrukčná veľkosť: S12

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 1000 V/AC

Spínacie napätie (max.): 1000 V/AC

Konštantný prúd (max.): 500 A

: 250 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: upevnenie pomocou skrutiek

Pripojenie: lištová prípojka

Mechanická životnosť: 10 000 000

: IP00

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 160 mm

V: 214 mm

Hĺbka: 225 mm

Rozmer.: (š x v x h) 160 x 214 x 225 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 250 kW

: 3

: 2

: 2

: 500 A

: 610 A

: Rail connection

: AC/DC

: 430 A

: 250 kW

: 294.1995

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT1076-2AM36 stýkač 3 spínacie 250 kW 1000 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746275

Doručenie: Št 5. 11.

Conrad Electronic

Tento produkt

250 kW

Min.: 1

Násobky: 1

4 025,00 €^*

Siemens 3RT1075-6AP36 stýkač 3 spínacie 220.64962499 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1749332

Doručenie: St 21. 10.

Conrad Electronic

220.64962499 kW

Min.: 1

Násobky: 1

3 019,00 €^*

Siemens 3RT1076-2AB36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746273

Doručenie: Št 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 599,00 €^*

Siemens 3RT1076-2AD36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1736299

Doručenie: Št 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 025,00 €^*

Siemens 3RT1076-2AF36 stýkač 3 spínacie 250 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746274

Doručenie: Št 5. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

4 599,00 €^*

Siemens 3RT1076-2AP36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746276

Doručenie: Ut 10. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 599,00 €^*

Siemens 3RT1076-2AR36 stýkač 3 spínacie 250 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1704806

Doručenie: Št 5. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

4 599,00 €^*

Siemens 3RT1076-2AS36 stýkač 3 spínacie 1000 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1741932

Doručenie: St 21. 10.

47 KsConrad Electronic

Min.: 1

Násobky: 1

4 025,00 €^*

Siemens 3RT1076-2AT36 stýkač 3 spínacie 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704807

Doručenie: Št 5. 11.

Conrad Electronic

Min.: 1

Násobky: 1

4 025,00 €^*

Siemens 3RT1076-2AU36 stýkač 3 spínacie 250 kW 1000 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746277

Doručenie: Št 5. 11.

Conrad Electronic

250 kW

Min.: 1

Násobky: 1

4 025,00 €^*

Na stiahnutie

Datasheet

Datasheet 1746275 Siemens 3RT1076-2AM36 stýkač 3 spínacie 250 kW 1000 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746275 Siemens 3RT1076-2AM36 stýkač 3 spínacie 250 kW 1000 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Výkonový stýkač, AC-3 500 A, 250 kW / 400 V AC (50-60 Hz) / DC UC 200-220 V Pomocné kontakty 2 NO + 2 NC 3-pólové, veľkosť S12 Pripojenia hnacej lišty: konvenčné pružinové pripojenie Výkonový stykač SIRIUS 3RT1 na spínanie motorov.
Stykače 3RT1 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Stykače ponúkajú správne pripojenie k regulátoru pre každú aplikáciu (priamo alebo cez vstup PLC). Vopred zostavené pomocné spínače znižujú zložitosť vašej štruktúry. Stykače 3RT1 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a už pripravené na IE3 / IE4.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu kapacít. Môžu byť prevádzkované s AC alebo DC, niektoré varianty majú široký rozsah napätia a riadiaci vstup PLC. V hlavnom obvode je možné zariadenia pripojiť pomocou koľajničiek alebo skrinkových svoriek. Pre pomocný a riadiaci obvod sú k dispozícii aj s pružinovým pripojením pre rýchle, bezúdržbové a vibráciám odolné spojenie.
K týmto stýkačom existuje široká škála príslušenstva, ako sú súpravy vedení, ktoré výrazne znižujú množstvo vodičov, pomocné spínače alebo kryty svoriek.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
