Name: Siemens 3RT2017-2MB42-0KT0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1750239
Availability: BackOrder

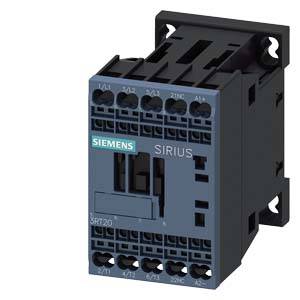

Čierny elektrický stýkač značky Siemens, model SIRIUS, je zobrazený. Pohľad spredu s viditelnými svorkami a prípojkami.

Otvorená elektrická rozvodná skriňa s viditelnými káblami a elektrickými súčiastkami, vedľa sklenenej tabule s kvapkami vody, cez ktorú je viditeľný priemyselný stroj.

Obrázok zobrazuje elektrotechnické spínacie prvky a ich prepojenia, očíslované. Poznámky vysvetľujú funkcie a možnosti inštalácie.

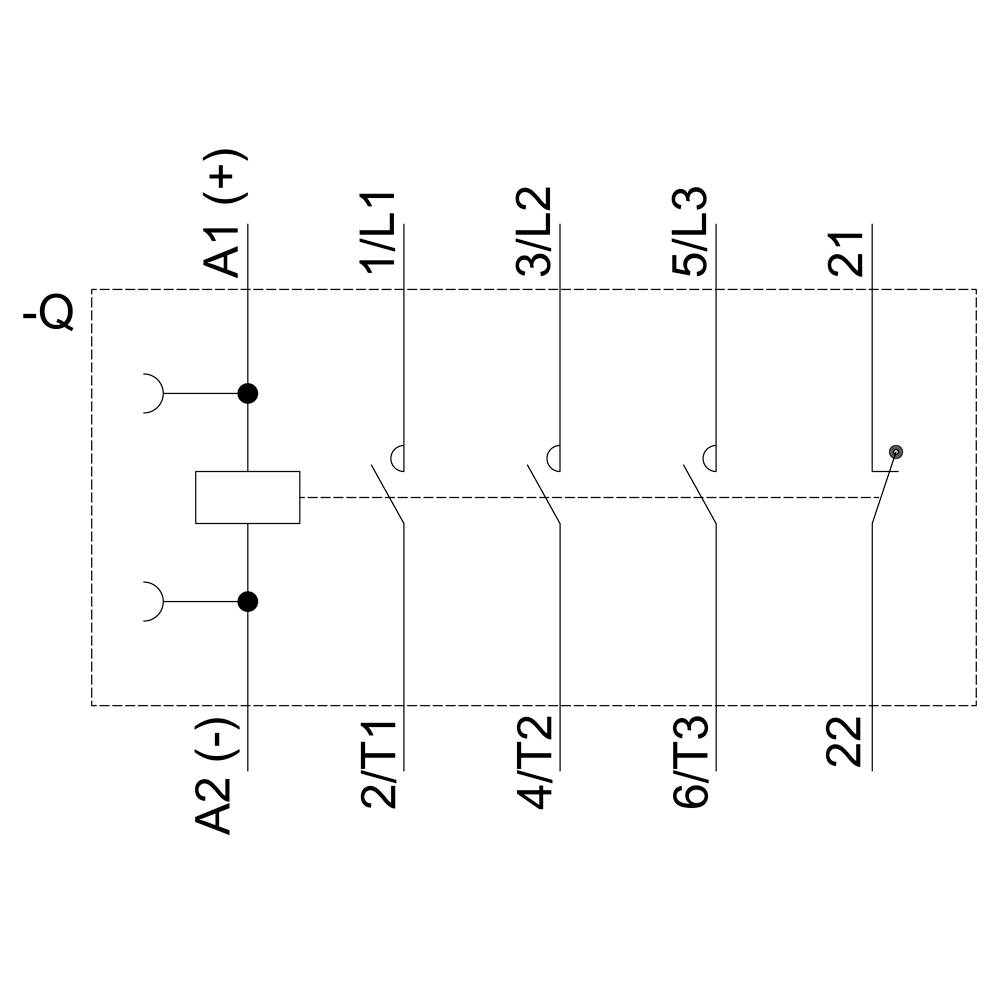

Spínací symbol elektromagnetu s prípojkami A1, A2. Prepojenia vedú k L1/L2/L3 a T1/T2/T3, znázornené ako schéma zapojenia.

Technický výkres elektrického komponentu s tromi pohľadmi: predný pohľad, pohľad zhora a bočný pohľad. Rozmery sú uvedené v milimetroch.

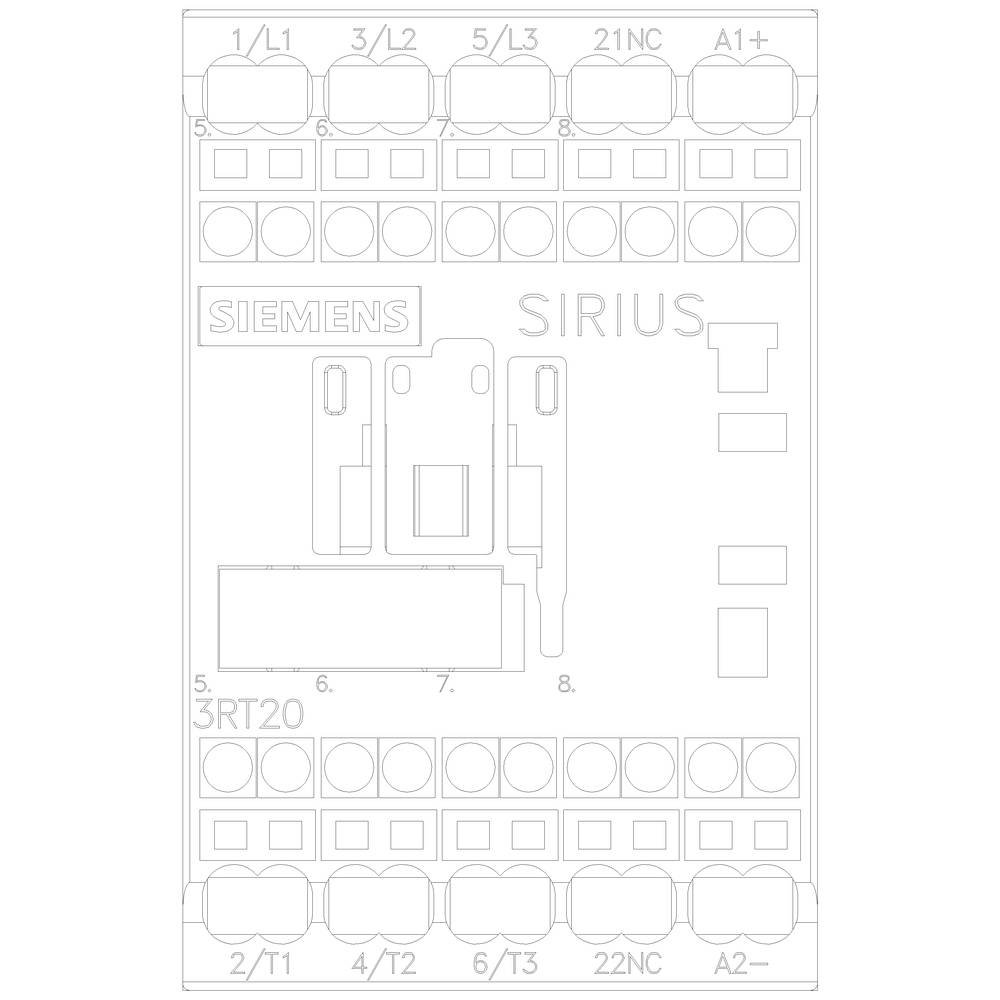

Schéma zapojenia relé Siemens SIRIUS s rôznymi pripojovaciami svorkami vrátane 1/L1, 3/L2, 5/L3, 21NC, A1+, 2/T1, 4/T2, 6/T3, 22NC, A2-.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (51,99 € / kus)

59,99 €

-13 %

51,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: 3RT2017-2MB42-0KT0

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 12 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Kategória výrobku

Siemens 3RT2015-1AB01-1AA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729542

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB01-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Piece 1 ks

Objednávacie číslo:1682165

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1729543

Doručenie: Po 26. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AB02-1AA0 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1700576

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AB02-2AA0 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1686470

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD01 stýkač 3 spínacie 3 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729544

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AD02 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Single 1 ks

Objednávacie číslo:1700577

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

61,99 €^*

Siemens 3RT2015-1AF01 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom 1 ks

Objednávacie číslo:1729545

Doručenie: Po 26. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AF02 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1729546

Doručenie: Po 26. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

55,99 €^*

Siemens 3RT2015-1AG61 stýkač 3 spínacie 3 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1730315

Doručenie: St 28. 10.

Conrad Electronic

stýkač

Min.: 1

Násobky: 1

63,99 €^*

Na stiahnutie

Datasheet

Datasheet 1750239 Siemens 3RT2017-2MB42-0KT0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1750239 Siemens 3RT2017-2MB42-0KT0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NC, 24 V DC 0,85-1,85 * US 3-pólový, veľkosť S00 Pružinovú svorku nemožno rozšíriť o pomocné spínače. Spojovací stykač SIRIUS 3RT2 na spínanie motorov a z pomocných a riadiacich obvodov, špeciálne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
