Name: Siemens 3RT2025-2KB40 stýkač 3 spínacie 7.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1739869
Availability: BackOrder

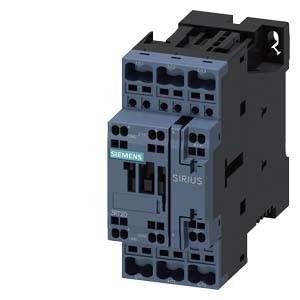

Sivý stykač Siemens Sirius s viacerými pripojovaciemu svorkami, používaný v elektrických ovládacích obvodoch na spínanie motorových pohonov.

Rozvádzač vedľa dažďom zmáčaného okna; v pozadí rozmazané stroje. Kontrast medzi technikou vnútri a počasím vonku.

Diagram elektrického obvodu so zoznamom súčiastok. Zobrazuje stýkače, pomocné spínače, pripojovacie svorky, LED diódy a prepojenia. Označený funkčným popisom a pokynmi pre objednávanie.

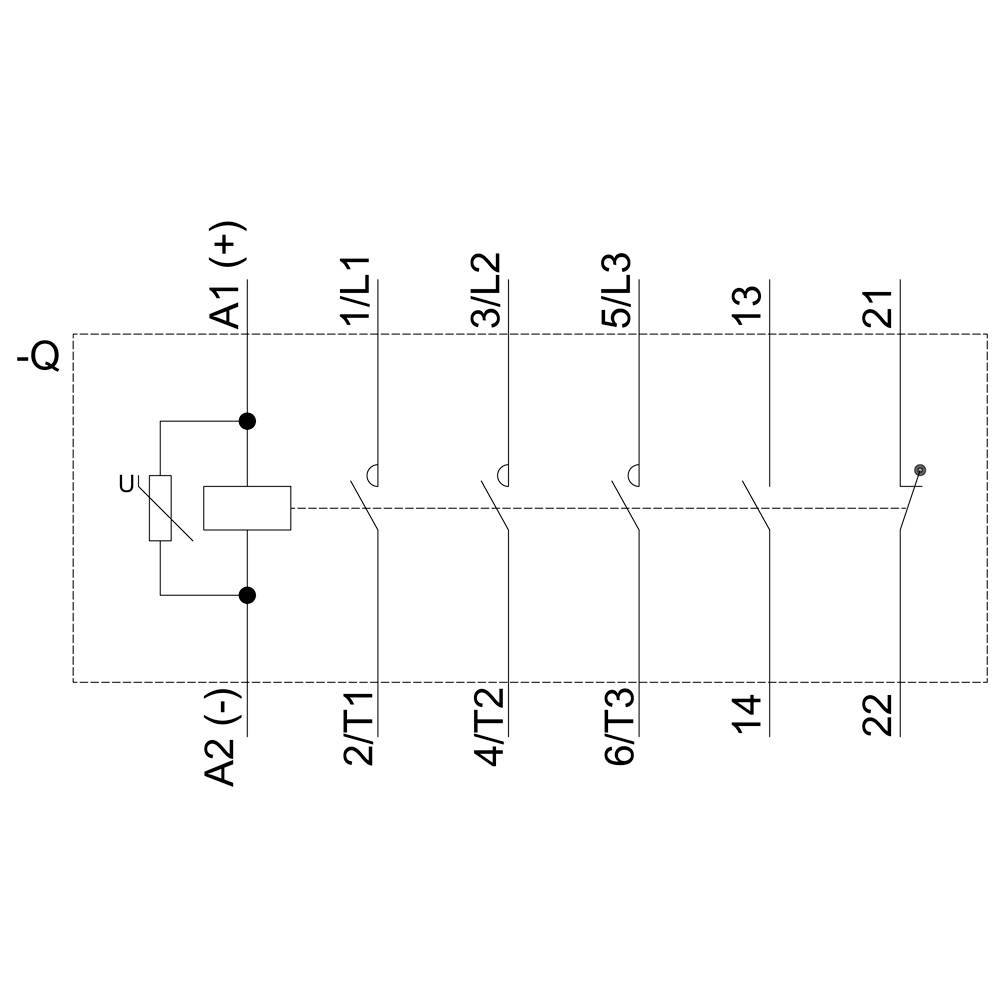

Diagram schémy zapojenia s viacerými svorkami vrátane A1, A2, 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

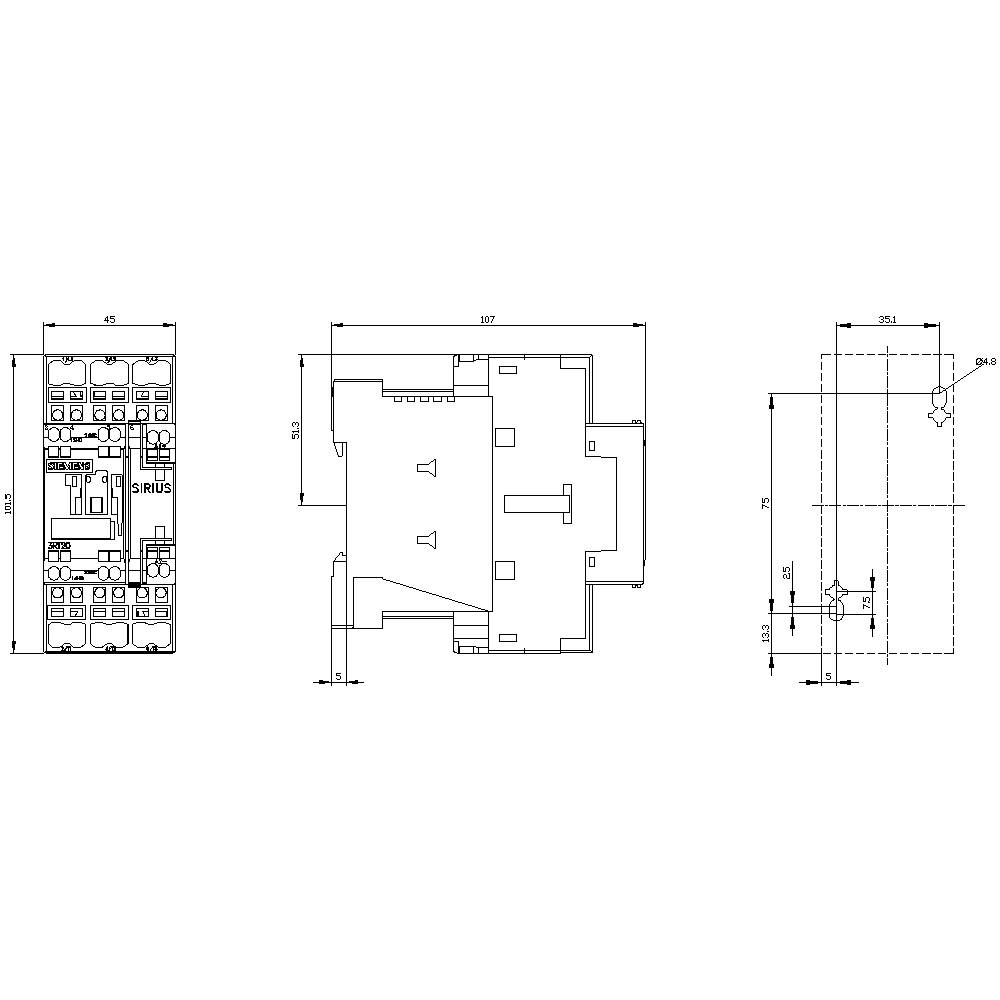

Technický výkres elektrického spínacieho zariadenia s rozmermi a detailnými pohľadmi. Obsahuje kótovanie a náčrty.

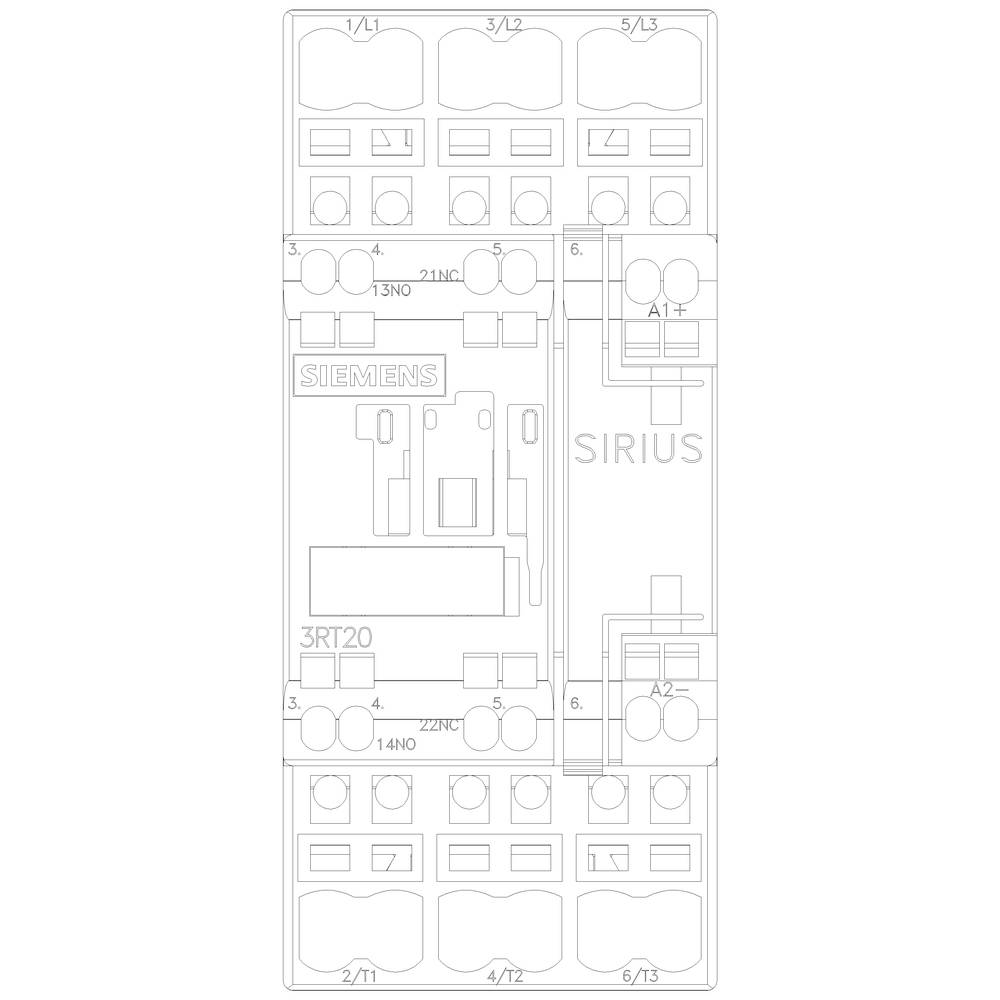

Schéma zapojenia stykača Siemens Sirius 3RT20 s označeniami svoriek a ovládacích kontaktov v pohľade spredu.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

7.5 kW

Pripojenie

prípojka s pružinovým protiťahom

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (204,99 € / kus)

204,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 6 mm²

Kategória výrobku: stýkač

Typ: 3RT2025-2KB40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: Antivalentná

Menovité napätie: 690 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 17 A

: 7.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 102 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 24-24 V

: Spring clamp connection

: DC

: 15.5 A

: 7.355

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Siemens 3RT2023-1AB00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1699182

Doručenie: Pi 23. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AB04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746132

Doručenie: Pi 23. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AC20 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704587

Doručenie: St 21. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AD00 stýkač 3 spínacie 4 kW 690 V/AC 1 ks

Objednávacie číslo:1746133

Doručenie: Pi 23. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

45,99 €^*

Siemens 3RT2023-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746134

Doručenie: Pi 23. 10.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AF04 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746135

Doručenie: Pi 23. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AG20 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746136

Doručenie: Pi 23. 10.

Conrad Electronic

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AG24 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746211

Doručenie: Pi 23. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

93,99 €^*

Siemens 3RT2023-1AH00 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1749855

Doručenie: Pi 23. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Siemens 3RT2023-1AK60 stýkač 3 spínacie 4 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746212

Doručenie: St 21. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

67,99 €^*

Na stiahnutie

Datasheet

Datasheet 1739869 Siemens 3RT2025-2KB40 stýkač 3 spínacie 7.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1739869 Siemens 3RT2025-2KB40 stýkač 3 spínacie 7.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 17 A, 7,5 kW / 400 V 1 NO + 1 NC, DC 24 V s integrovaným varistorom 3-pólový, veľkosť S0, pružinové pripojenie vhodné pre PLC výstupy nie je možné rozšíriť o pomocné spínače Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocných a riadiacich obvodov, zvlášť navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
