Name: Siemens 3RT2036-1KB40 stýkač 3 spínacie 22 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1738383
Availability: InStock

Elektrický stykač od Siemensu, model SIRIUS, zobrazený spredu s rozpoznateľnými pripojovacími svorkami a ovládacími prvkami.

Otvorený elektrický rozvádzač vedľa okennej tabule s kvapkami vody. V pozadí rozmazané strojové súčiastky.

'Schütz, veľkosť S2' – Diagram zobrazuje komponenty a ich zoradenie pri montáži. Obsahuje hlavné kontakty, pomocné kontakty a zapojenie. Detaily prepojení a svorky sú očíslované.

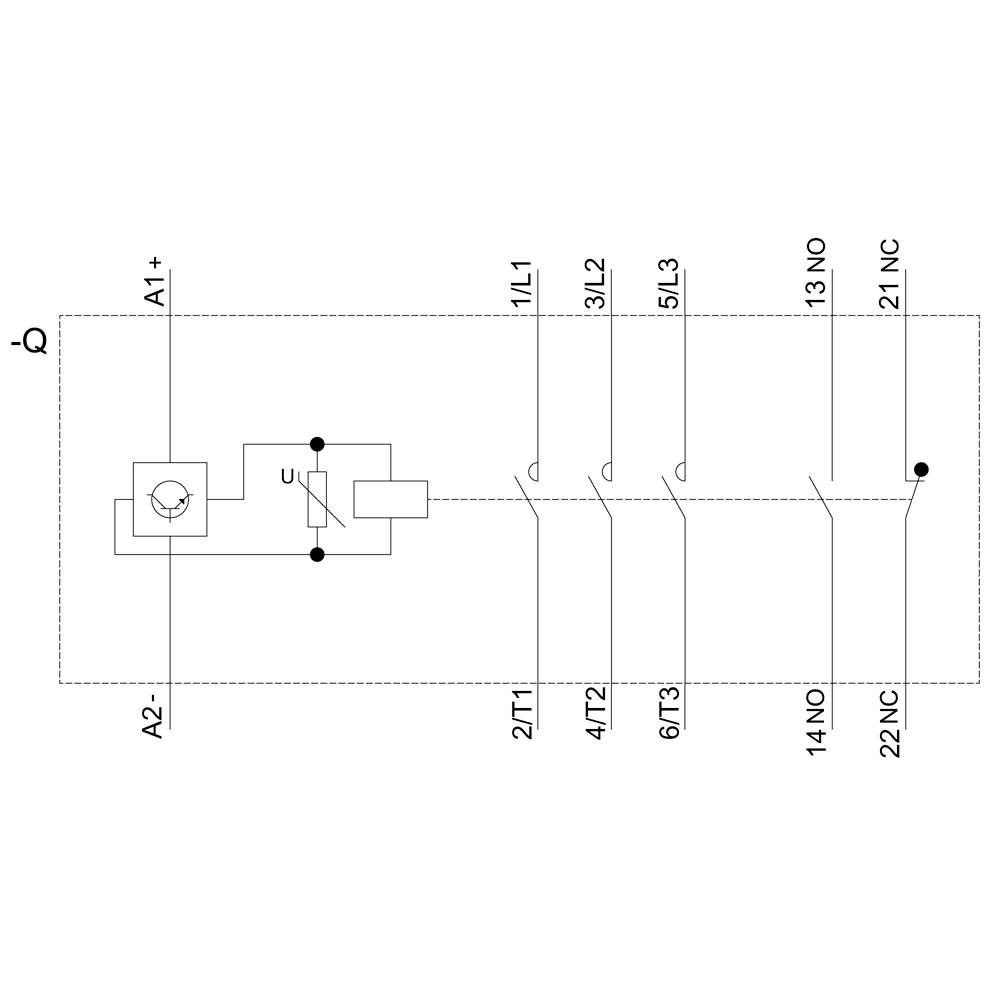

Schéma zapojenia relé na riadenie elektrického prúdu so symbolmi cievok, spínačov a svoriek. Označenia: A1+, A2-, 1/L1, 3/L2, 5/L3, 13/NO, 21/NC, 2/T1, 4/T2, 6/T3, 14/NO, 22/NC.

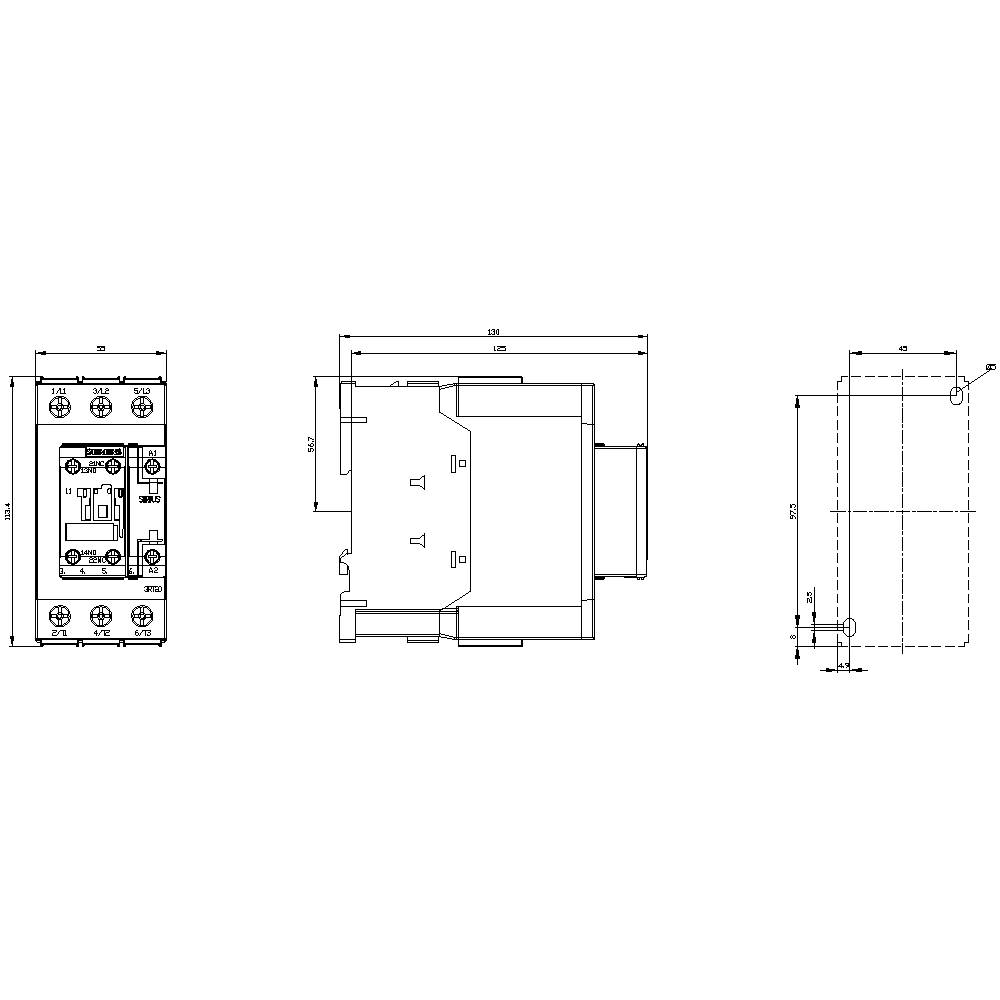

Technický výkres elektrického komponentu s rôznymi pohľadmi a presnými rozmermi v milimetroch.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

22 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Okamžité doručenie: Po 19. 10.

2 Ks

Počet

Celkom (445,00 € / kus)

445,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2036-1KB40

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 51 A

: 22 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 130 mm

Rozmer.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 24-24 V

: Screw connection

: DC

: 41 A

: 29.42

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Druh obalu

Siemens 3RT2035-1AB00 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746877

Doručenie: Št 12. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

149,99 €^*

Siemens 3RT2035-1AB00-1AA0 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1704997

Doručenie: St 4. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

169,99 €^*

Siemens 3RT2035-1AB04 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746878

Doručenie: St 4. 11.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

159,99 €^*

Siemens 3RT2035-1AC10 stýkač 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1704998

Doručenie: St 4. 11.

Conrad Electronic

Min.: 1

Násobky: 1

154,99 €^*

Siemens 3RT2035-1AC20 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746879

Doručenie: Št 12. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

149,99 €^*

Siemens 3RT2035-1AC24 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746880

Doručenie: St 4. 11.

Conrad Electronic

18.5 kW

Min.: 1

Násobky: 1

159,99 €^*

Siemens 3RT2035-1AD00 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1749096

Doručenie: St 4. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

154,99 €^*

Siemens 3RT2035-1AD04 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746881

Doručenie: St 4. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

169,99 €^*

Siemens 3RT2035-1AF00 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1746882

Doručenie: Št 12. 11.

Conrad Electronic

Min.: 1

Násobky: 1

149,99 €^*

Siemens 3RT2035-1AF04 stýkač 3 spínacie 18.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1746883

Doručenie: St 4. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

159,99 €^*

Na stiahnutie

Datasheet

Datasheet 1738383 Siemens 3RT2036-1KB40 stýkač 3 spínacie 22 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1738383 Siemens 3RT2036-1KB40 stýkač 3 spínacie 22 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 50 A, 22 kW / 400 V 1 Z + 1 V, 24 V DC s varistorom, 3-pólový, veľkosť S2, skrutkové pripojenie vhodné pre 2 A výstupy PLC Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocných zariadení a riadiace obvody, špeciálne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
