Name: Siemens 3RT2037-1AV04 stýkač 3 spínacie 30 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1745583
Availability: BackOrder

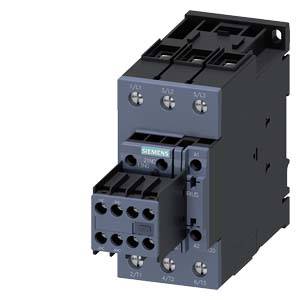

Čierny elektrický stykač s viacerými svorkami a popiskami, používaný v priemyselných riadiacich systémoch.

Technický ovládací panel s otvorenou rozvodnou skriňou plnou káblov a komponentov stojí vedľa dažďom zmáčaného okna s rozmazaným výhľadom na stroje v pozadí.

Diagram zapojenia a prepojenia stýkača s príslušenstvom vrátane pomocného spínača, pripojenia cievky a spojovacích súprav.

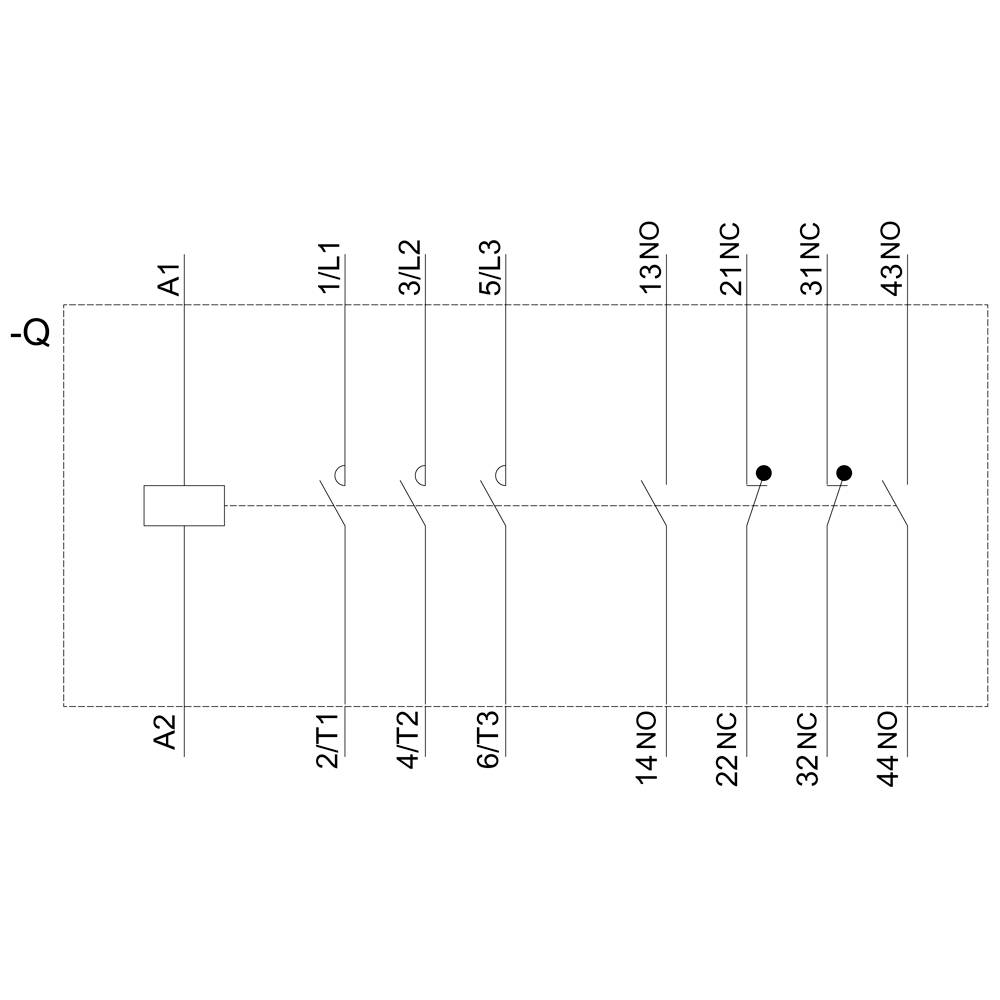

'Schéma zapojenia spínacieho zariadenia s prípojkami: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 14/NO, 22/NC, 32/NC, 13/NO, 31/NC, 43/NO.'

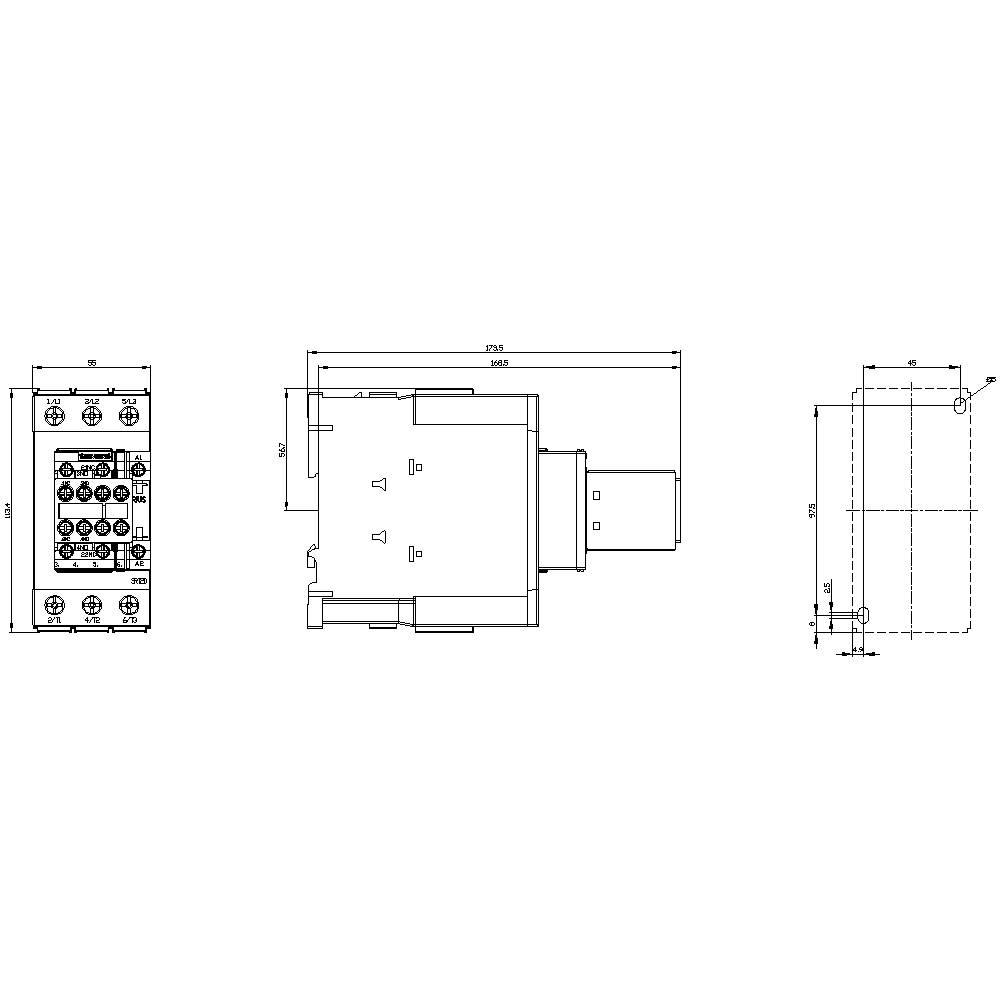

Technický výkres obdĺžnikového konektora s rozmermi a prípojkami zobrazený v čelnom, bočnom a pohľadovom pohľade.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

30 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (285,00 € / kus)

325,00 €

-12 %

285,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2037-1AV04

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 400 V/AC

Rozsah riadiaceho napätia: 400 V/AC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 65 A

: 30 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 174 mm

Rozmer.: (š x v x h) 55 x 114 x 174 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 30 kW

: 3

: 2

: 2

: 65 A

: 80 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Menovité napätie

Siemens 3RT2035-1AP00 stýkač 3 spínacie 18.5 kW 230 V/AC 40 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1430965

Doručenie: St 14. 10.

4 KsConrad Electronic

18.5 kW

230 V/AC

Min.: 1

Násobky: 1

159,99 €^*

Siemens 3RT2035-1NB30 stýkač 3 spínacie 18.5 kW 24 V/DC, 24 V/AC 40 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431002

Doručenie: Št 5. 11.

Conrad Electronic

18.5 kW

24 V/DC

Min.: 1

Násobky: 1

204,99 €^*

Siemens 3RT2036-1AC20-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747630

Doručenie: St 28. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AK60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747643

Doručenie: Pi 23. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AM20-0UA0 stýkač 3 spínacie 25 PS 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1701786

Doručenie: St 21. 10.

8 KsConrad Electronic

25 PS

690 V/AC

Min.: 1

Násobky: 1

199,99 €^*

Siemens 3RT2036-1AP00 stýkač 3 spínacie 22 kW 230 V/AC 50 A s pomocným kontaktom 1 ks

Objednávacie číslo:1431164

Doručenie: St 14. 10.

8 KsConrad Electronic

22 kW

230 V/AC

Min.: 1

Násobky: 1

164,99 €^*

Siemens 3RT2036-1AP04 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1738185

Doručenie: Št 5. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AP60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1750900

Doručenie: St 28. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AV60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1738381

Doručenie: St 28. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

199,99 €^*

Siemens 3RT2036-1NB30 stýkač 3 spínacie 22 kW 24 V/DC, 24 V/AC 50 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431165

Doručenie: Št 5. 11.

Conrad Electronic

22 kW

24 V/DC

Min.: 1

Násobky: 1

244,99 €^*

Na stiahnutie

Datasheet

Datasheet 1745583 Siemens 3RT2037-1AV04 stýkač 3 spínacie 30 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745583 Siemens 3RT2037-1AV04 stýkač 3 spínacie 30 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 65 A, 30 kW / 400 V 2 NO + 2 NC, 400 V AC, 50 Hz 3-pólový, veľkosť S2 skrutkové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.
