Name: Siemens 3RT2038-1AD00 stýkač 3 spínacie 37 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1745788
Availability: BackOrder

Čierny a sivý spínač od Siemensu s tromi hornými a tromi dolnými prípojkami.

Otvorená elektrická rozvodná skriňa plná elektronických komponentov so strojovňou v pozadí, pohľad cez dažďom zmáčané okno.

'Schematický nákres spínača s prípojkami a príslušenstvom. Číslované komponenty vysvetľujú montáž a funkciu.'

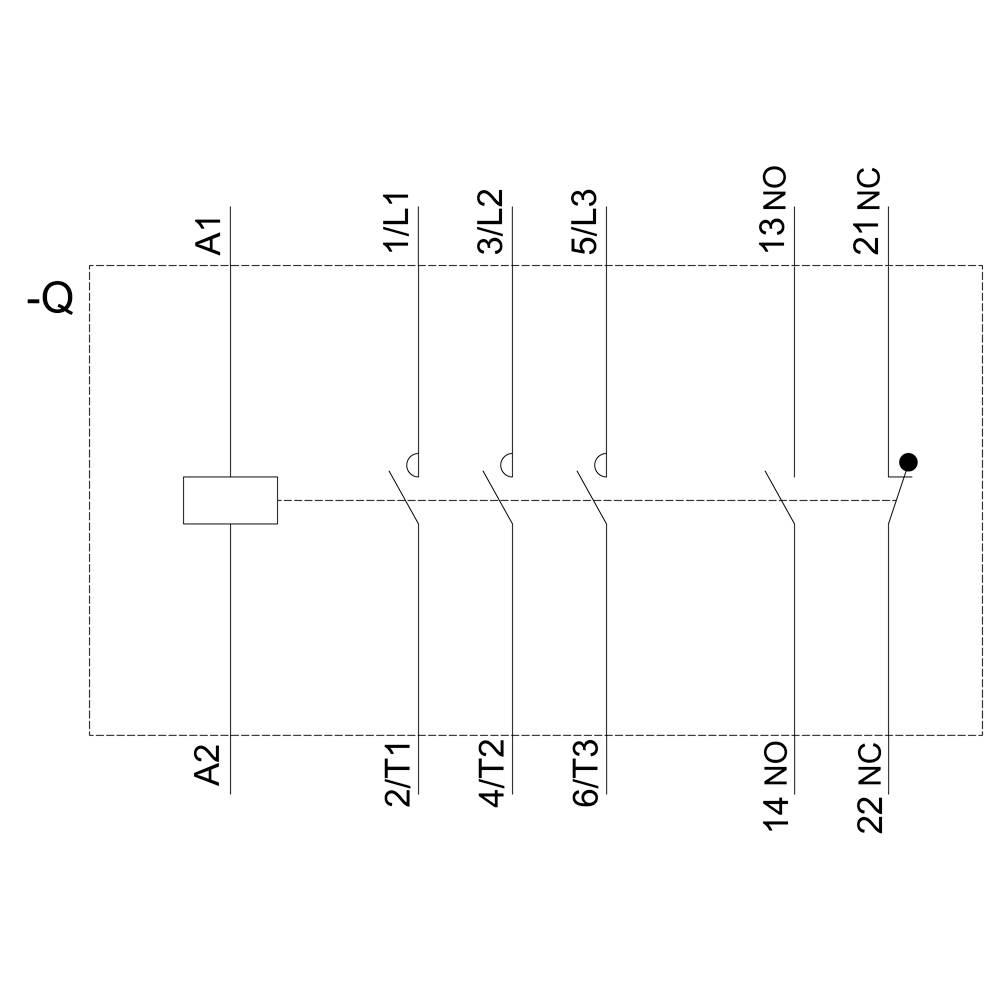

Jednoduchá schématická elektrická schéma so štyrmi radmi spínačov, označená štítkami '1/L1', '3/L2', '5/L3', '13 NO', '21 NC', 'A1', 'A2'.

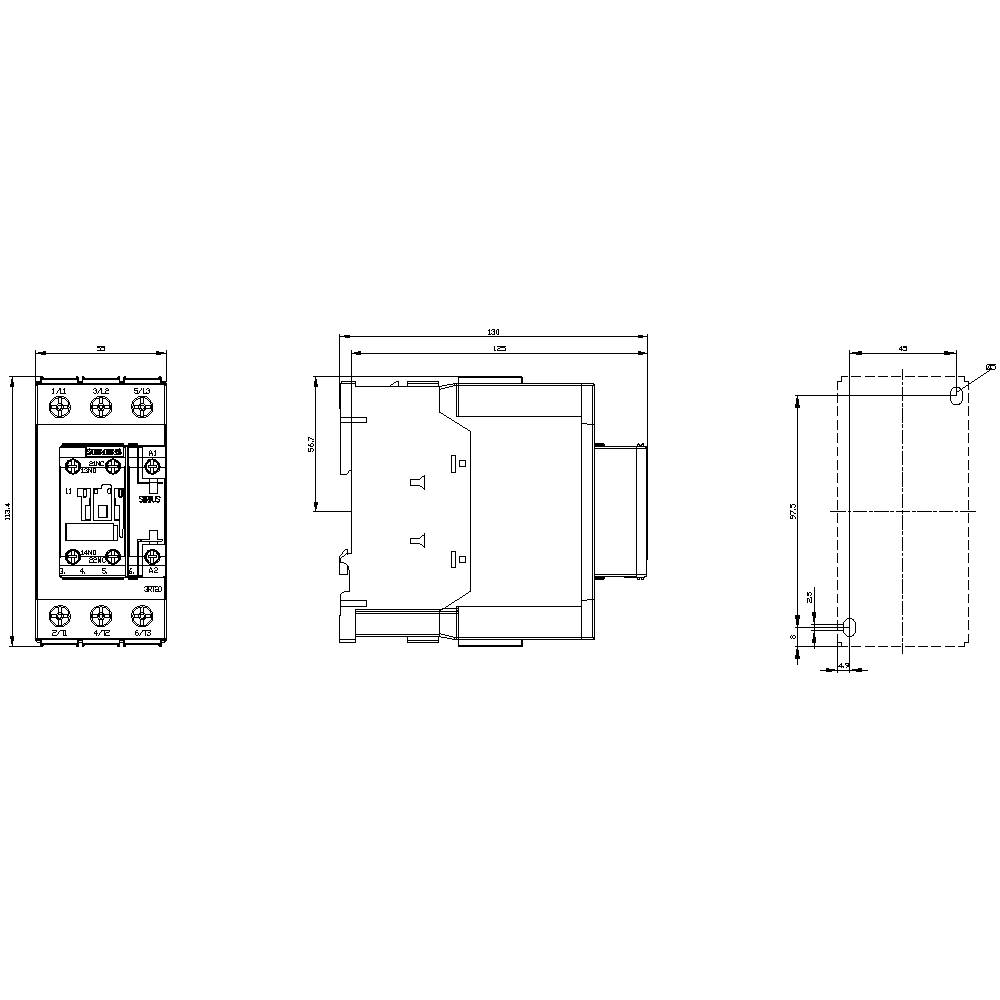

Technický výkres prepínateľného zariadenia s pohľadom spredu, zboku a zhora. Rozmery a technické detaily sú vyznačené.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

37 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: St 28. 10.

Počet

Celkom (295,00 € / kus)

339,00 €

-13 %

295,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2038-1AD00

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 42 V/AC

Riadiace napätie (max.): 42 V/AC

Rozsah riadiaceho napätia: 42 - 42 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 80 A

: 37 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 130 mm

Rozmer.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Výkon

Menovité napätie

Siemens 3RT2035-1AP00 stýkač 3 spínacie 18.5 kW 230 V/AC 40 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1430965

Doručenie: St 14. 10.

4 KsConrad Electronic

18.5 kW

230 V/AC

Min.: 1

Násobky: 1

159,99 €^*

Siemens 3RT2035-1NB30 stýkač 3 spínacie 18.5 kW 24 V/DC, 24 V/AC 40 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431002

Doručenie: Št 5. 11.

Conrad Electronic

18.5 kW

24 V/DC

Min.: 1

Násobky: 1

204,99 €^*

Siemens 3RT2036-1AC20-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747630

Doručenie: St 28. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AK60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1747643

Doručenie: Pi 23. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AM20-0UA0 stýkač 3 spínacie 25 PS 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1701786

Doručenie: St 21. 10.

8 KsConrad Electronic

25 PS

690 V/AC

Min.: 1

Násobky: 1

199,99 €^*

Siemens 3RT2036-1AP00 stýkač 3 spínacie 22 kW 230 V/AC 50 A s pomocným kontaktom 1 ks

Objednávacie číslo:1431164

Doručenie: St 14. 10.

8 KsConrad Electronic

22 kW

230 V/AC

Min.: 1

Násobky: 1

164,99 €^*

Siemens 3RT2036-1AP04 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1738185

Doručenie: Št 5. 11.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AP60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens Piece 1 ks

Objednávacie číslo:1750900

Doručenie: St 28. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

194,99 €^*

Siemens 3RT2036-1AV60-0UA0 stýkač 3 spínacie 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1738381

Doručenie: St 28. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

199,99 €^*

Siemens 3RT2036-1NB30 stýkač 3 spínacie 22 kW 24 V/DC, 24 V/AC 50 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Objednávacie číslo:1431165

Doručenie: Št 5. 11.

Conrad Electronic

22 kW

24 V/DC

Min.: 1

Násobky: 1

244,99 €^*

Na stiahnutie

Datasheet

Datasheet 1745788 Siemens 3RT2038-1AD00 stýkač 3 spínacie 37 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745788 Siemens 3RT2038-1AD00 stýkač 3 spínacie 37 kW 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 80 A, 37 kW / 400 V 1 NO + 1 NC, AC 42 V, 50 Hz 3-pólový, veľkosť S2 skrutková svorka SIRIUS 3RT2 silový stykač na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
